六工位分度钻模夹具结构设计

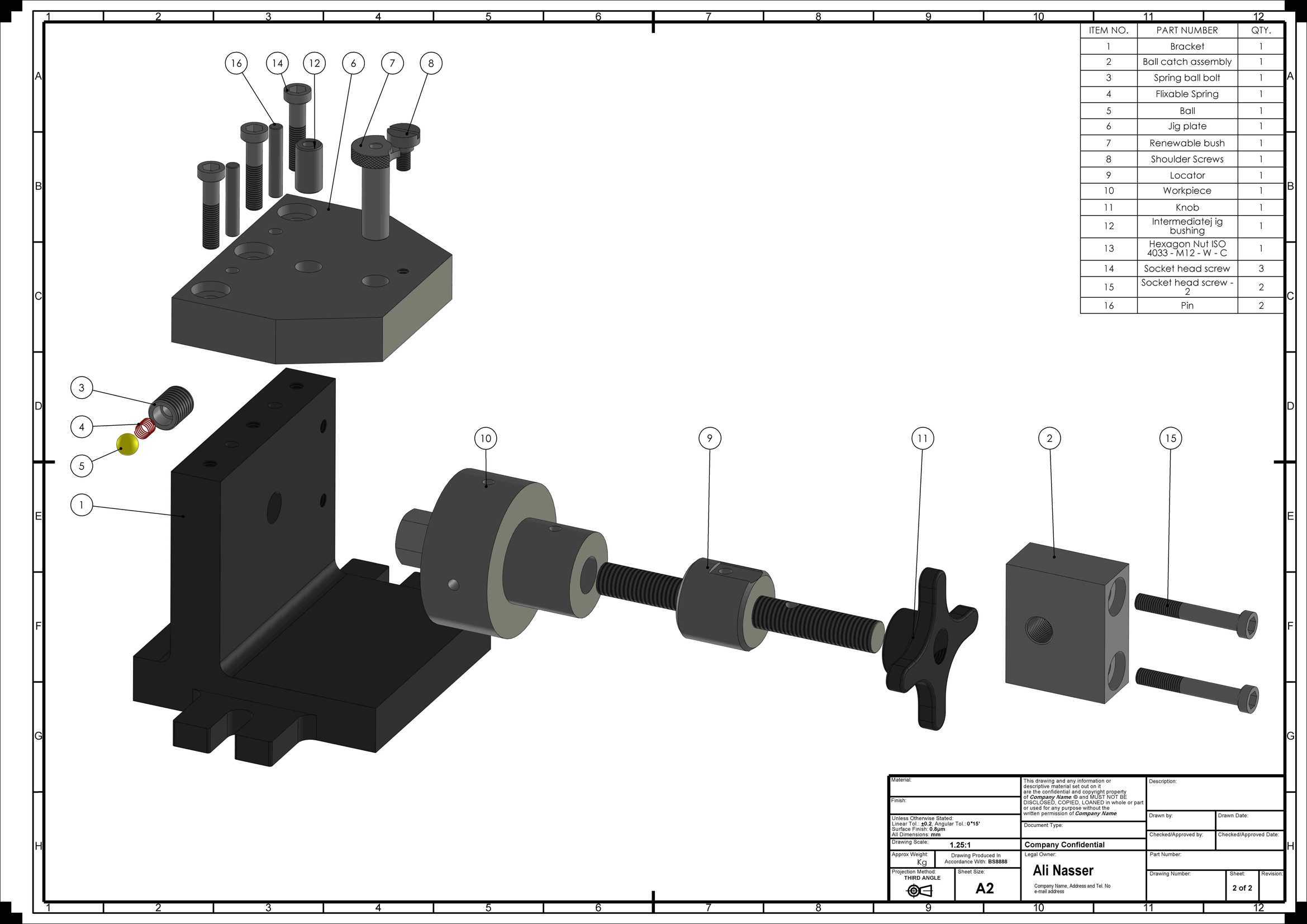

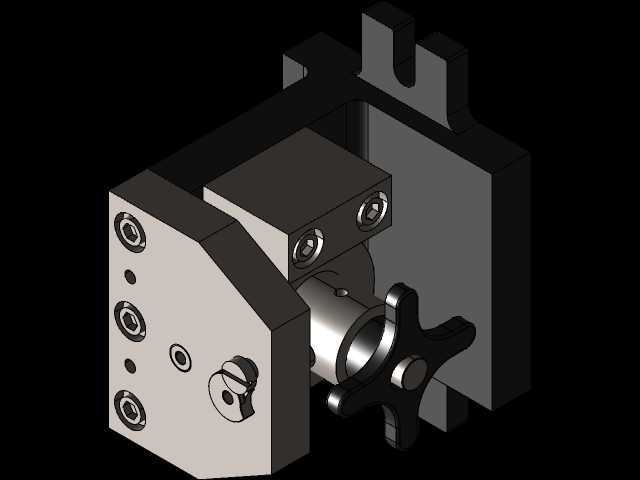

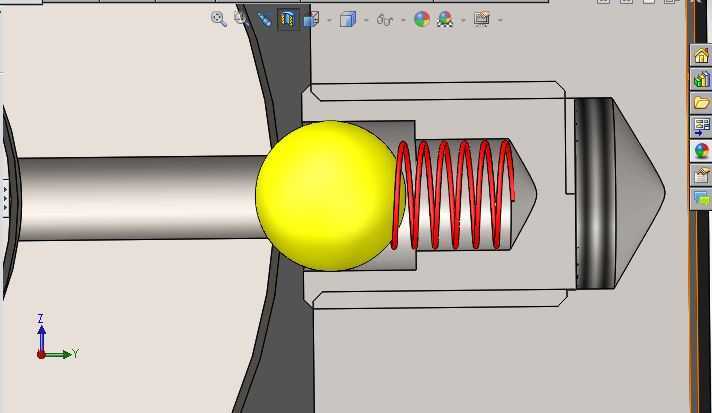

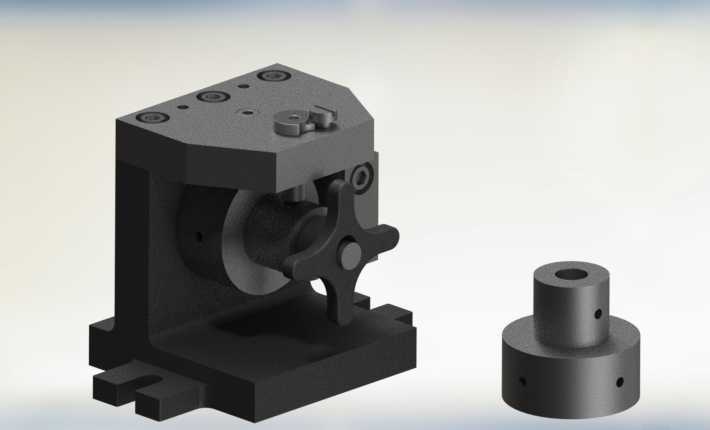

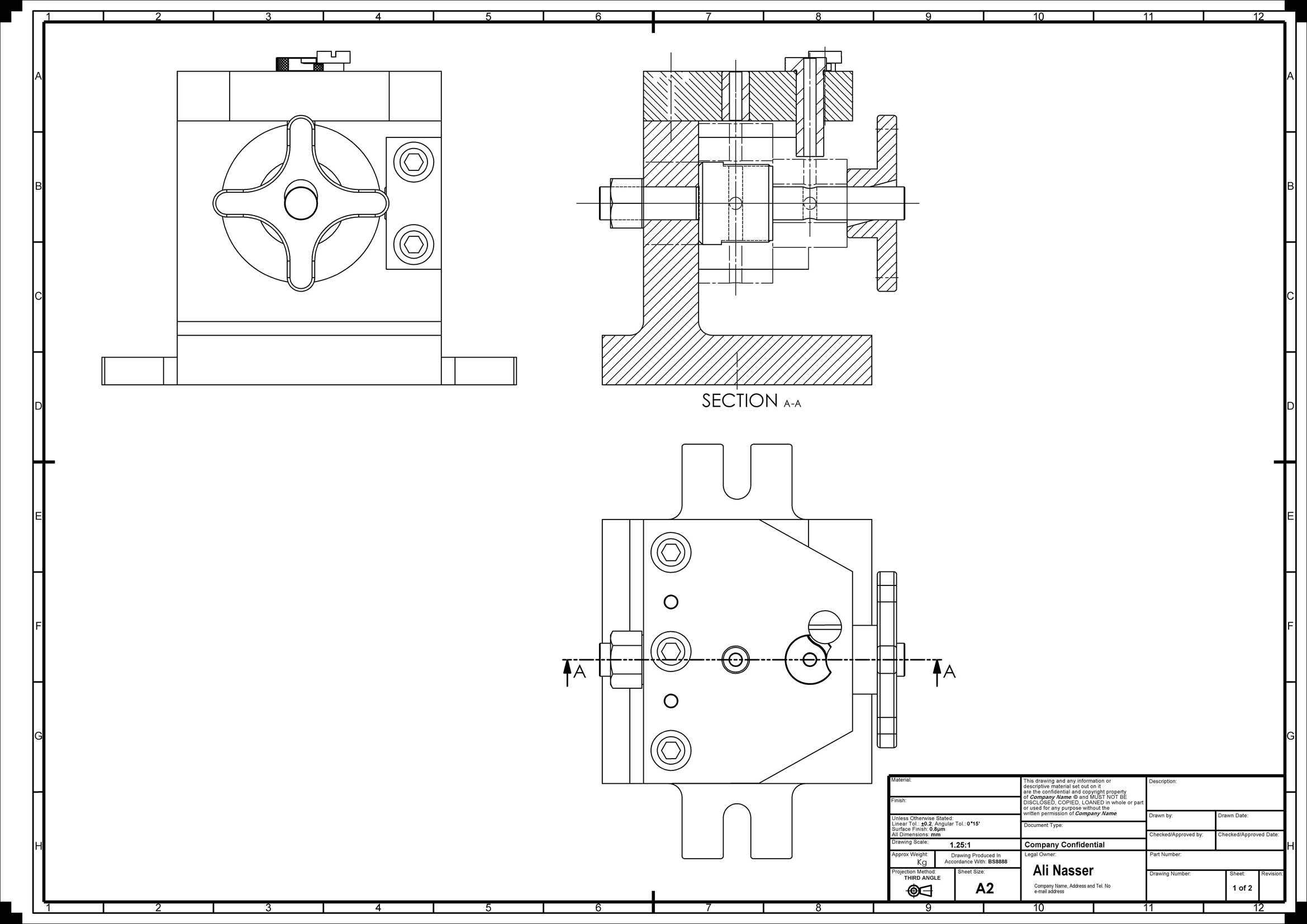

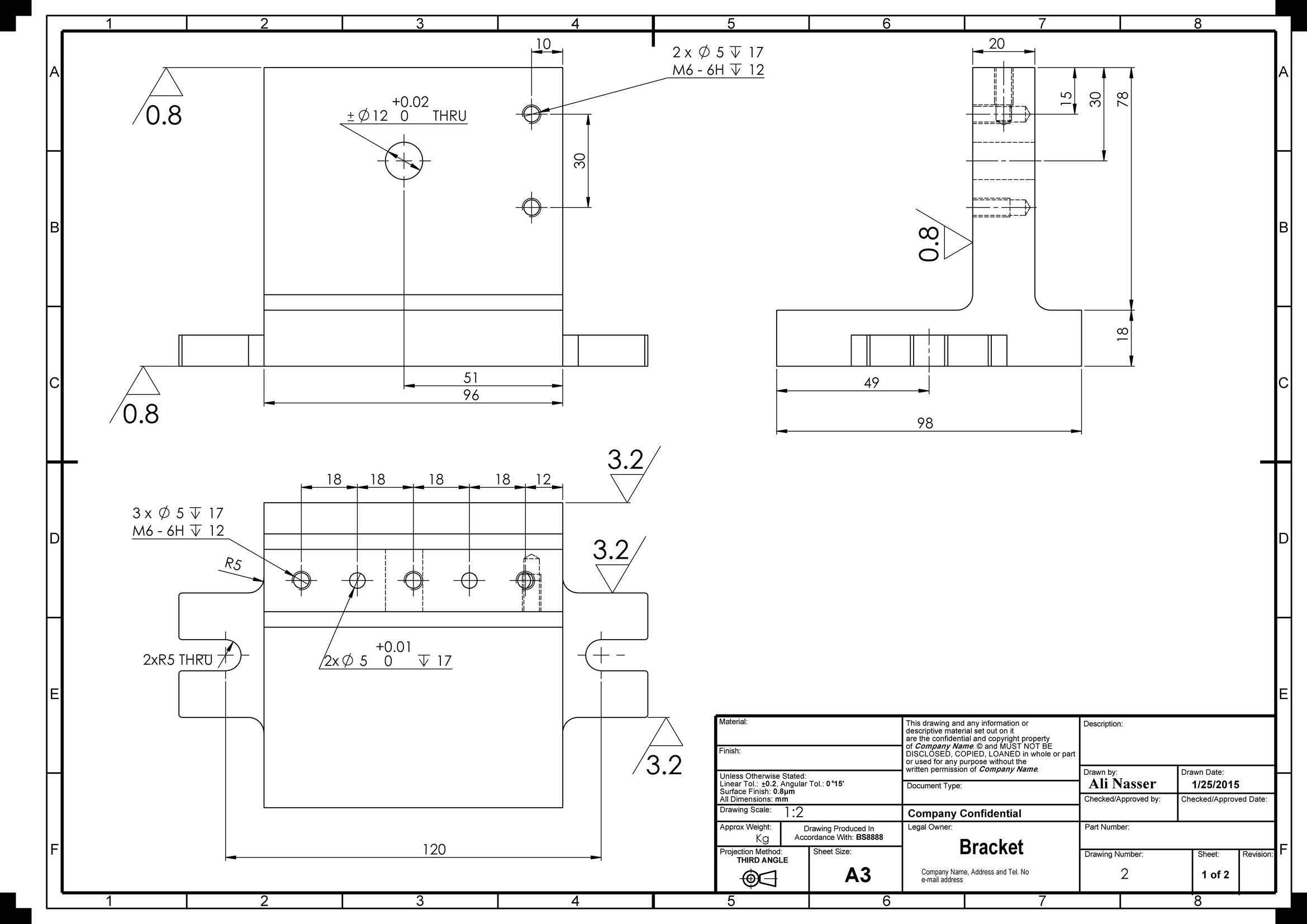

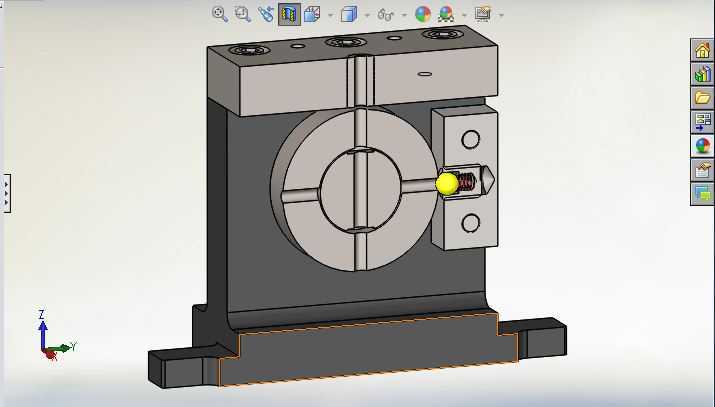

　　这款分度钻模是针对小型轴套类零件批量钻孔工序开发的专用工装，主要适配台式钻床、立式钻床的常规加工场景，在五金加工、小型机械零件量产车间的钻削工位应用广泛，可替代传统划线钻孔的低效作业模式，大幅降低同批次零件孔位的位置度误差。整套夹具采用立式基座布局，底部设置标准T型槽安装凸台，可直接匹配钻床工作台的通用T型槽规格，安装时通过压板压紧即可完成固定，无需额外制作过渡连接底座，基座的整体高度控制在常规钻床主轴行程覆盖范围内，加工时主轴无需过度伸出即可抵达工件加工面，能有效保证钻孔时的刀具刚性。夹具核心的分度机构采用棘轮式手动分度结构，搭配端面定位销实现分度锁紧，单次分度即可完成一个工位的转位，整套分度动作无需借助额外工具，

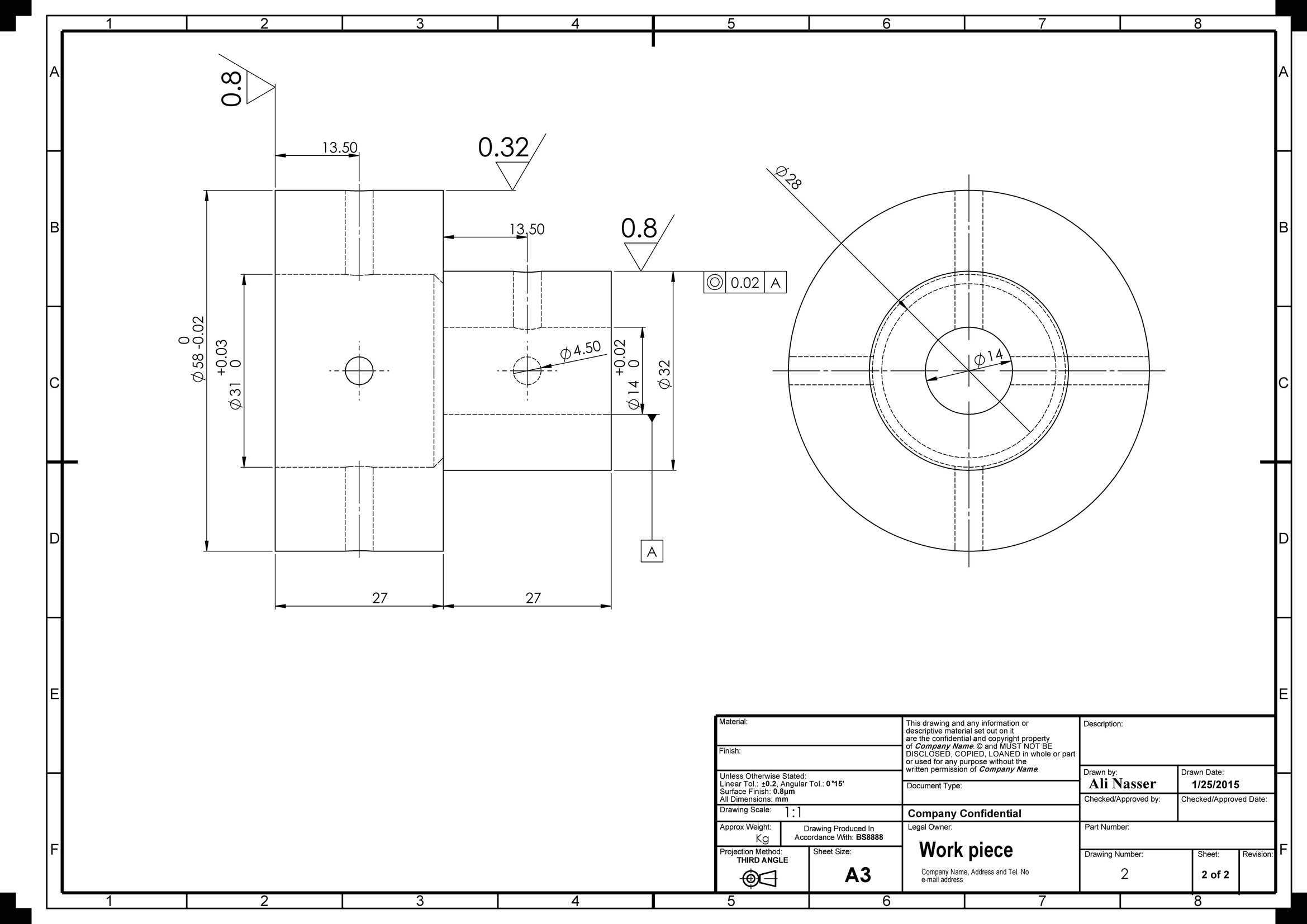

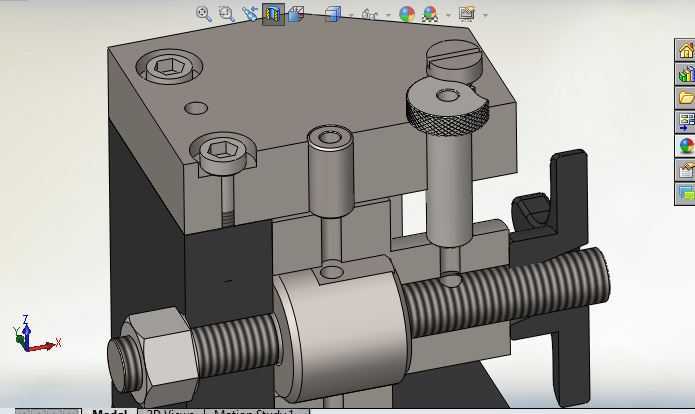

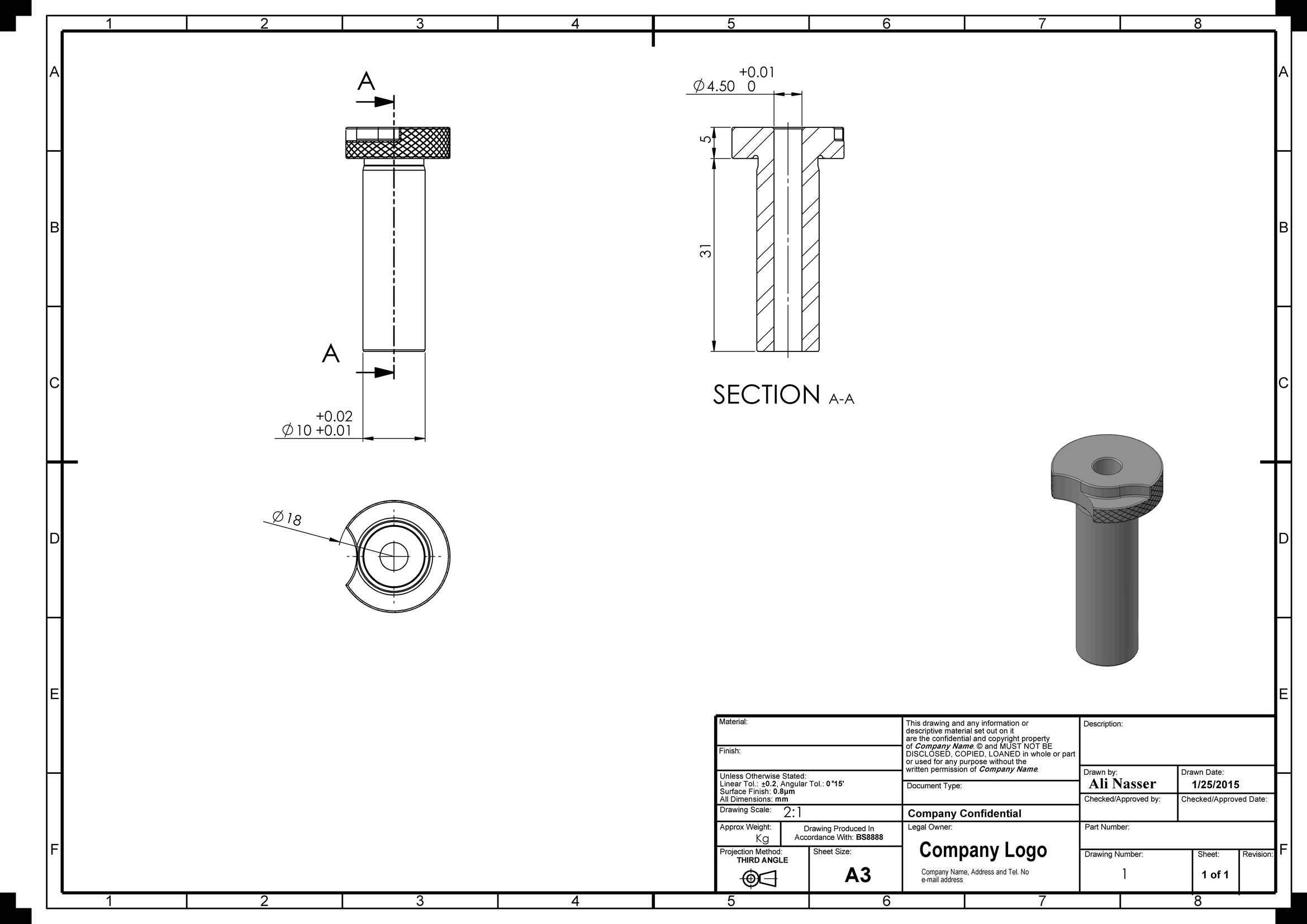

　　操作人员扳动侧面的星形手轮即可完成转位与锁紧，手轮的握持尺寸适配成人手掌操作幅度，长时间重复操作也不易产生疲劳。钻模的钻套部分采用快换式结构设计，可根据实际加工的钻头直径更换对应内径的钻套，钻套与钻模板的配合采用H7/h6的间隙配合，更换时无需敲击，徒手即可完成拆装，针对4.5mm直径的钻孔工序，配套的钻套内孔做了研磨处理，可有效引导钻头避免入钻时的滑移，保证孔的轴线垂直度。夹具的工件装夹部分采用弹性胀套定心结构，装拆工件时只需松开侧面的锁紧旋钮即可放入或取出工件，锁紧后胀套均匀胀开抱紧工件内孔，可保证工件与分度主轴的同轴度控制在0.02mm以内，六个等分孔的位置度公差可稳定控制在0.05mm范围内，

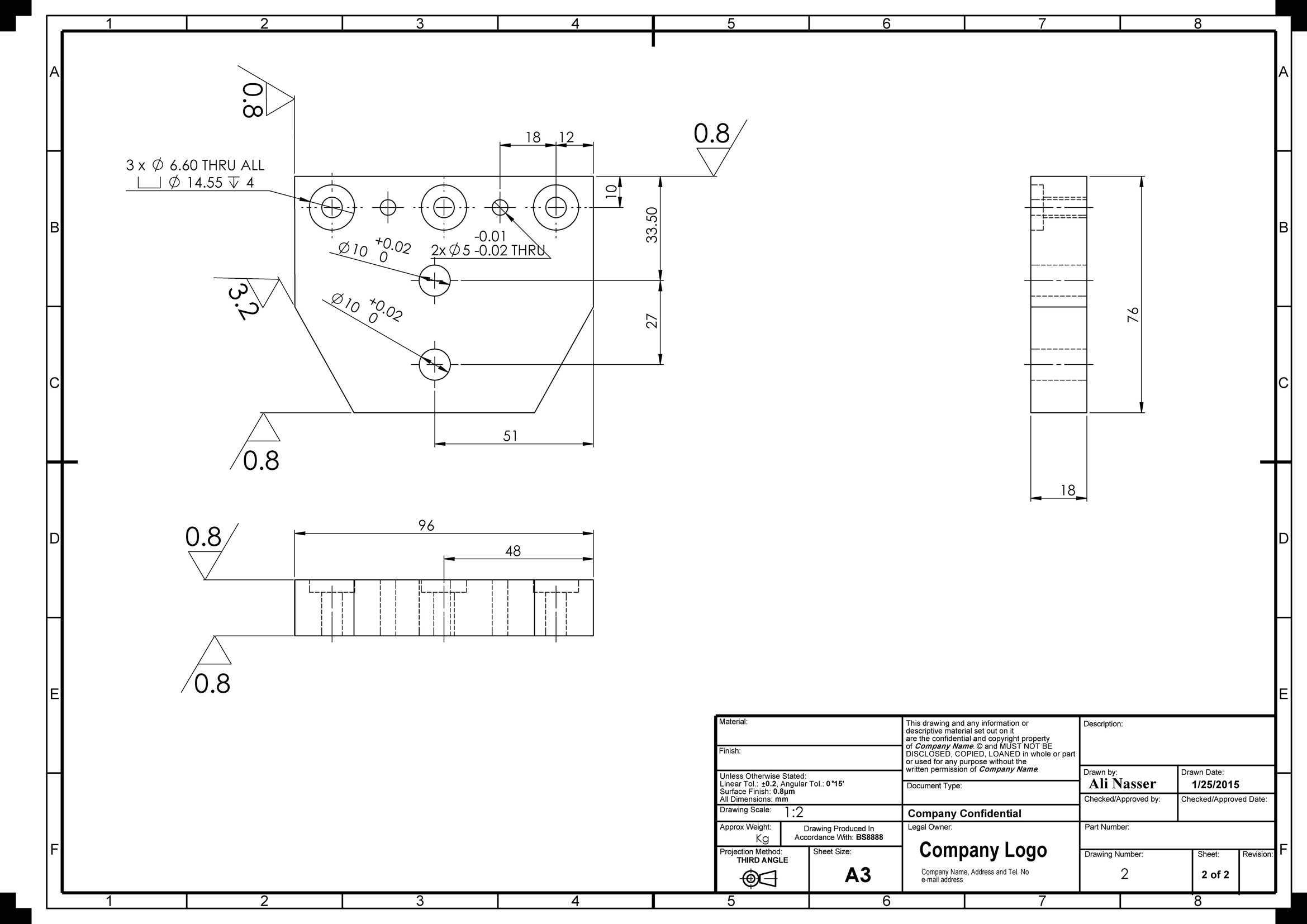

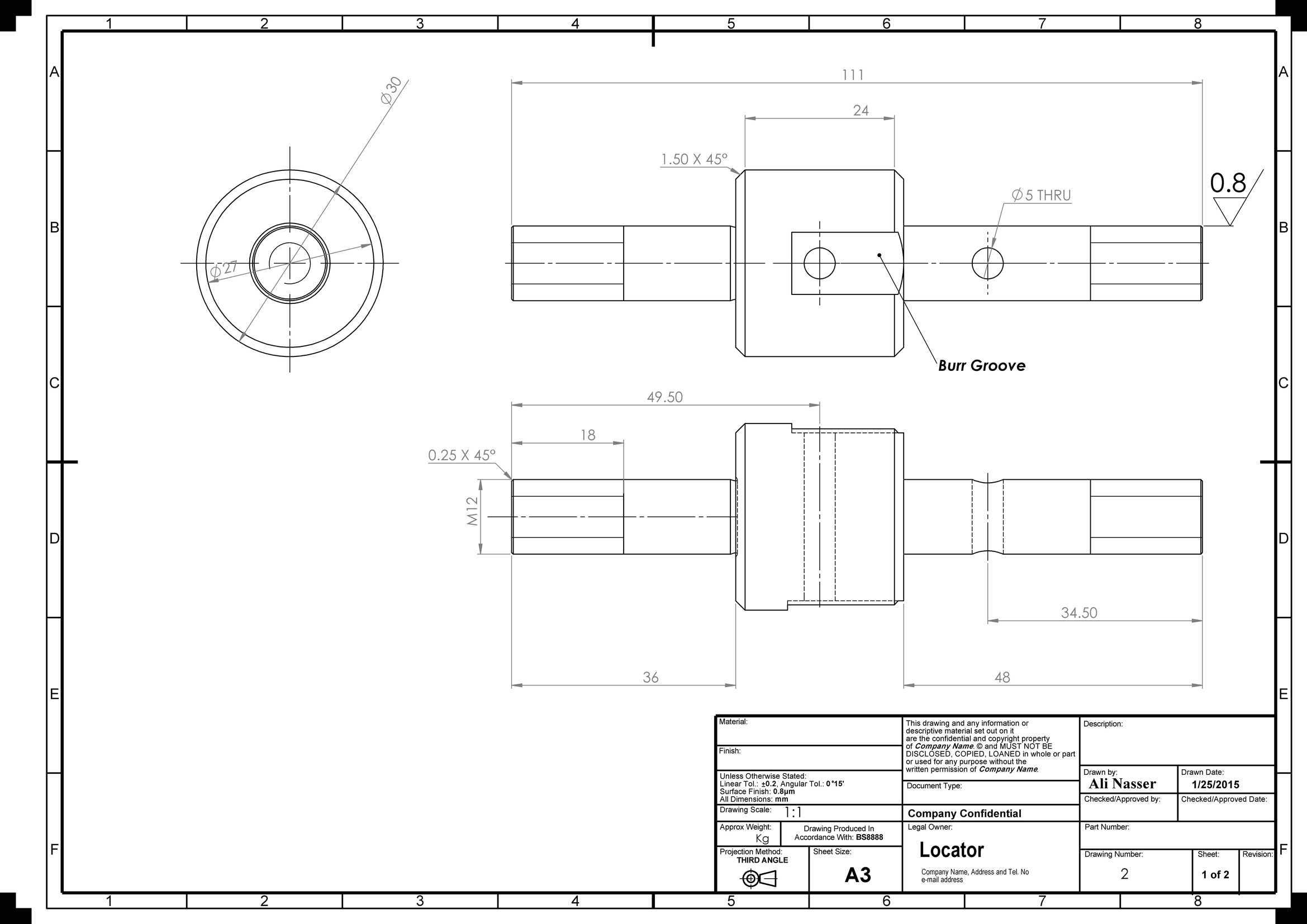

　　完全满足常规机械零件的钻孔精度要求。整套夹具的外露运动部件均做了倒角处理，无尖锐棱角，操作时不会划伤操作人员，分度机构的内部预留了润滑脂注油通道，日常维护时只需从注油孔注入润滑脂即可保证内部棘轮、销件的润滑，无需频繁拆解保养。配套的定位套可适配不同外径的同类型工件，更换定位套即可快速切换加工型号，适配多品种小批量的柔性生产需求，钻模板的位置可通过顶部的调节螺钉做小范围的上下调整，可适配不同轴向长度的工件加工，调整后通过锁紧螺母固定即可保证加工过程中钻模板不会发生位移。
