外啮合旋转式齿轮供油输送泵结构

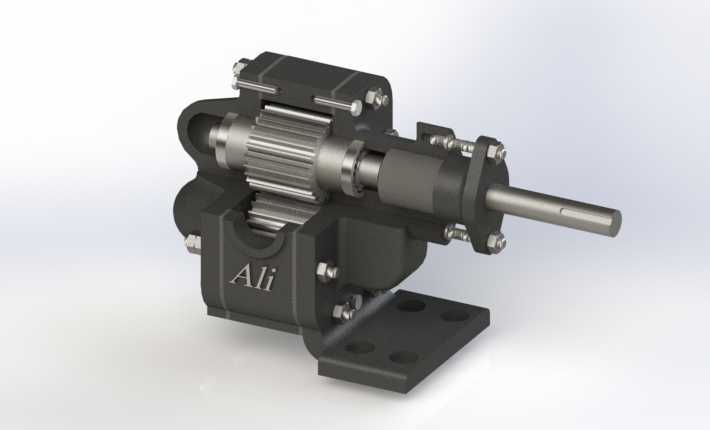

　　这款外啮合齿轮式旋转泵，常被集成在中小型液压站、润滑系统、低压燃油输送回路中，也可作为小型化工流程里输送粘度适配流体的动力元件，依靠啮合齿轮的容积变化完成流体的吸入与排出，相比叶片泵对介质清洁度的容忍度更高，在工程机械、机床润滑、小型发电机组供油场景中应用十分普遍。从结构设计来看，泵体采用分体式铸铁壳体，通过螺栓紧固实现腔体密封，进出油口直接开设在泵体腔体对应位置，减少流体沿程阻力；主动轴伸出端设置轴封结构，避免输送介质沿轴向外泄漏，轴与齿轮之间采用平键传递扭矩，齿轮端面与侧板之间预留合理间隙，既保证齿轮转动无卡滞，又能控制端面泄漏量在合理区间，兼顾容积效率与加工装配可行性。底部的安装底座带有四个安装孔，

　　安装时需保证主动轴与驱动电机轴的同轴度误差控制在允许范围内，避免轴承受额外径向力导致早期磨损；安装孔的孔距、底座高度、轴伸长度与直径都经过匹配校核，可直接适配常规的电机安装法兰或支架，不需要额外做复杂的转接设计。设计过程中优先考虑了加工工艺性，泵体腔体、齿轮啮合腔的加工基准与安装基准统一，减少装夹次数带来的形位误差；齿轮采用渐开线齿形，齿侧间隙经过合理匹配，既避免啮合卡滞，又能减少高压流体的回流损失。实际选型应用时，需要结合输送介质的粘度、工作转速、系统额定压力匹配对应的驱动功率，同时要注意泵的旋转方向与进出油口的对应关系，反转会导致吸排油方向反向，无法满足系统供油需求；日常维护中只需定期检查轴封泄漏情况、齿轮啮合的磨损状态，不需要复杂的拆解维护，整体结构可靠性高，适合长时间连续运行的工况。
