工业流体输送离心泵三维结构设计

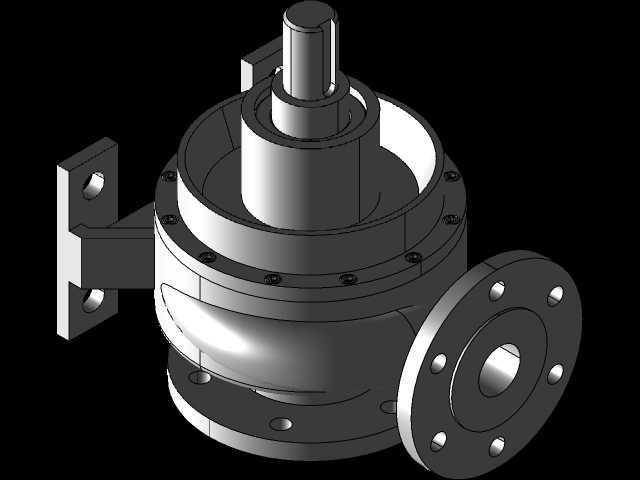

　　在市政供水、化工流体输送、暖通循环、农田排灌等诸多工业场景中，离心泵都是核心的流体增压输送设备，其运行稳定性直接决定整套管路系统的工作效率。这款离心泵的三维结构设计，完全围绕实际工况的安装与运行需求展开，建模过程中优先梳理了泵体的安装边界：底部安装脚的螺栓孔位间距、进出口法兰的对接尺寸都参照通用管路配套标准设定，可直接匹配同口径常规管路的安装对接，无需额外做转接结构调整，能减少现场安装的适配工作量。从功能结构来看，模型完整还原了离心泵的核心过流部件，叶轮的叶片曲面做了连续顺滑处理，建模时兼顾了流体在流道内的走向逻辑，避免出现突兀的折角结构，减少流体在泵腔内的湍流损失；泵壳的蜗室型线按照流体动能向压力能转换的路径做了曲率过渡，

　　能让介质从叶轮甩出后沿蜗室平缓汇集到出口，降低水力冲击带来的振动与能耗。设计过程中没有做多余的装饰性结构，所有外部凸起都对应实际的功能需求：顶部的排气结构用于启动前排出泵腔内空气，避免气缚现象影响启动效率；轴封部位的预留空间可适配填料密封或机械密封两种常用密封形式，方便不同工况下的密封选型更换；轴承支撑部位的壁厚做了针对性加强，能承受叶轮高速旋转带来的径向载荷，延长支撑部件的使用寿命。在结构细节处理上，叶轮与泵壳之间的密封环间隙按照常规运行公差预留，建模时保留了合理的装配间隙，既避免运转时叶轮与泵壳发生摩擦剐蹭，也能减少高压侧流体向低压侧回流，保证泵的容积效率。进出口法兰的密封面尺寸、螺栓孔数量都匹配对应压力等级的法兰标准，

　　对接管路时可直接搭配标准密封垫片完成紧固，不会出现尺寸错位问题。泵轴的阶梯结构完全按照受力分布设计，叶轮安装位、轴承位、联轴器连接位的轴径依次匹配对应载荷需求，轴肩位置做了圆角过渡，减少应力集中带来的轴件断裂风险。整个模型的结构拆分逻辑完全贴合实际生产装配流程，各部件的装配关系清晰，可直接用于结构校核、装配模拟，也能作为同类型泵产品改型设计的基础参考，帮助设计人员快速梳理泵体的结构布局，验证安装尺寸与周边管路、基座的适配性，减少前期设计中的尺寸干涉问题。
