微型涡轮透平机械结构三维设计

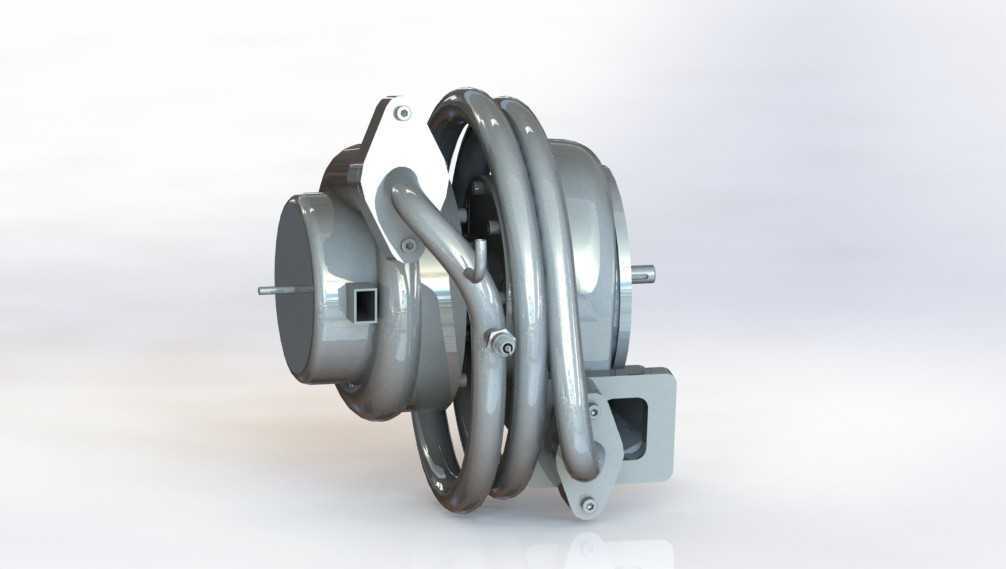

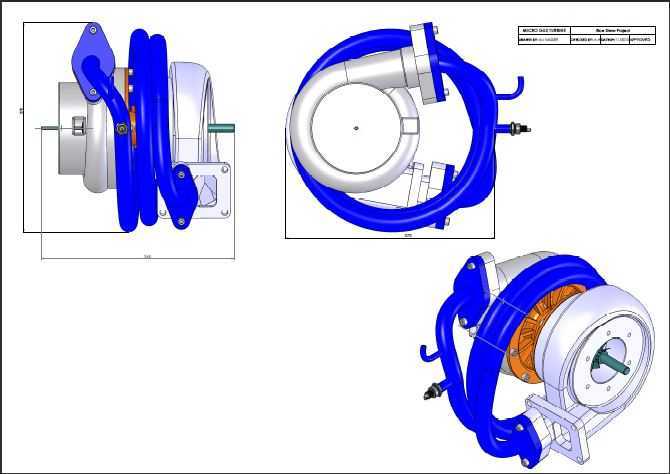

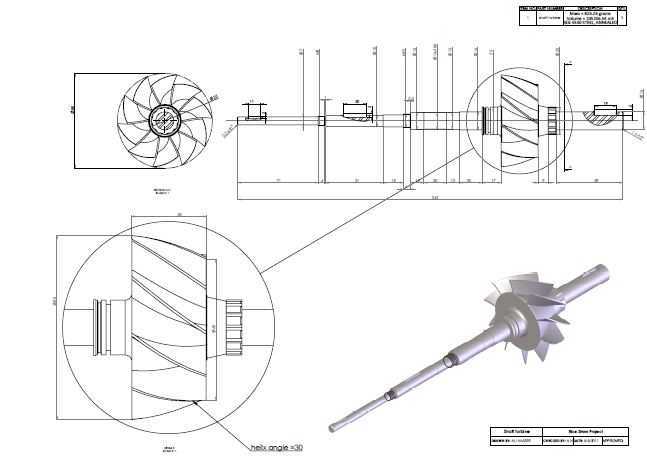

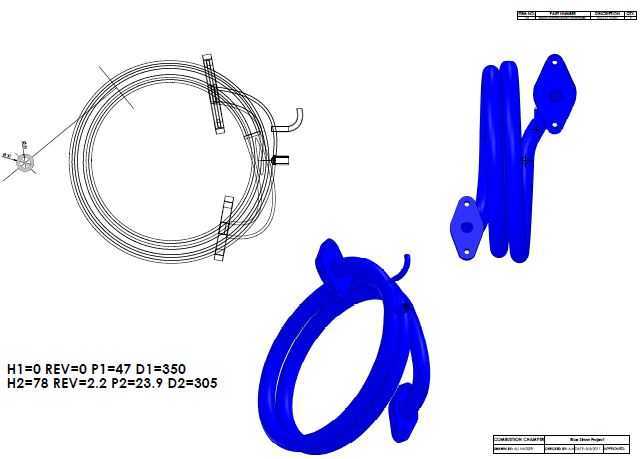

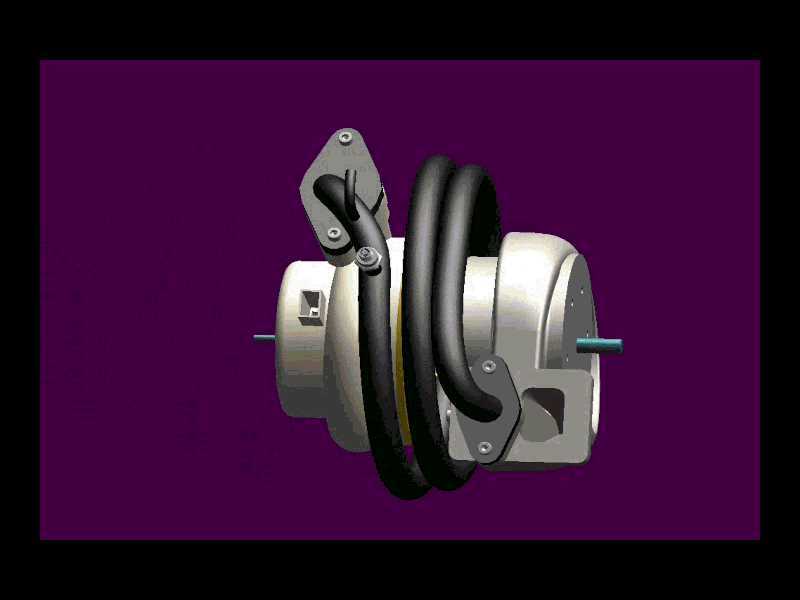

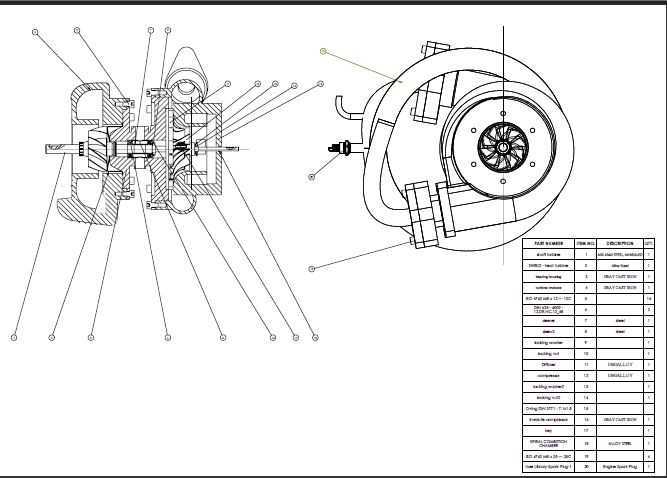

　　这款微型涡轮透平的结构设计，核心面向小功率分布式动力供给场景，在小型移动供能、便携辅助动力、微型分布式发电单元等场景中，可作为核心动力转换部件完成工质能量到旋转机械能的输出。从结构布局来看，整体采用同轴贯通式轴系设计，两端伸出的轴段可直接对接负载端或连接传动组件，省去额外的转接结构，能有效压缩整机轴向安装尺寸，适配狭小舱体内的安装需求。外部环绕布置的管路为工质导流通道，设计时充分考虑了管路弯折半径与流体阻力的平衡，既避免过小弯折造成的工质压损过大，也控制了管路外轮廓的径向尺寸，不会额外增加整机的安装占位。安装支座采用分体式带安装孔的结构，分别布置在壳体的上下侧，安装时可根据舱体的固定点位选择单侧或双侧固定，

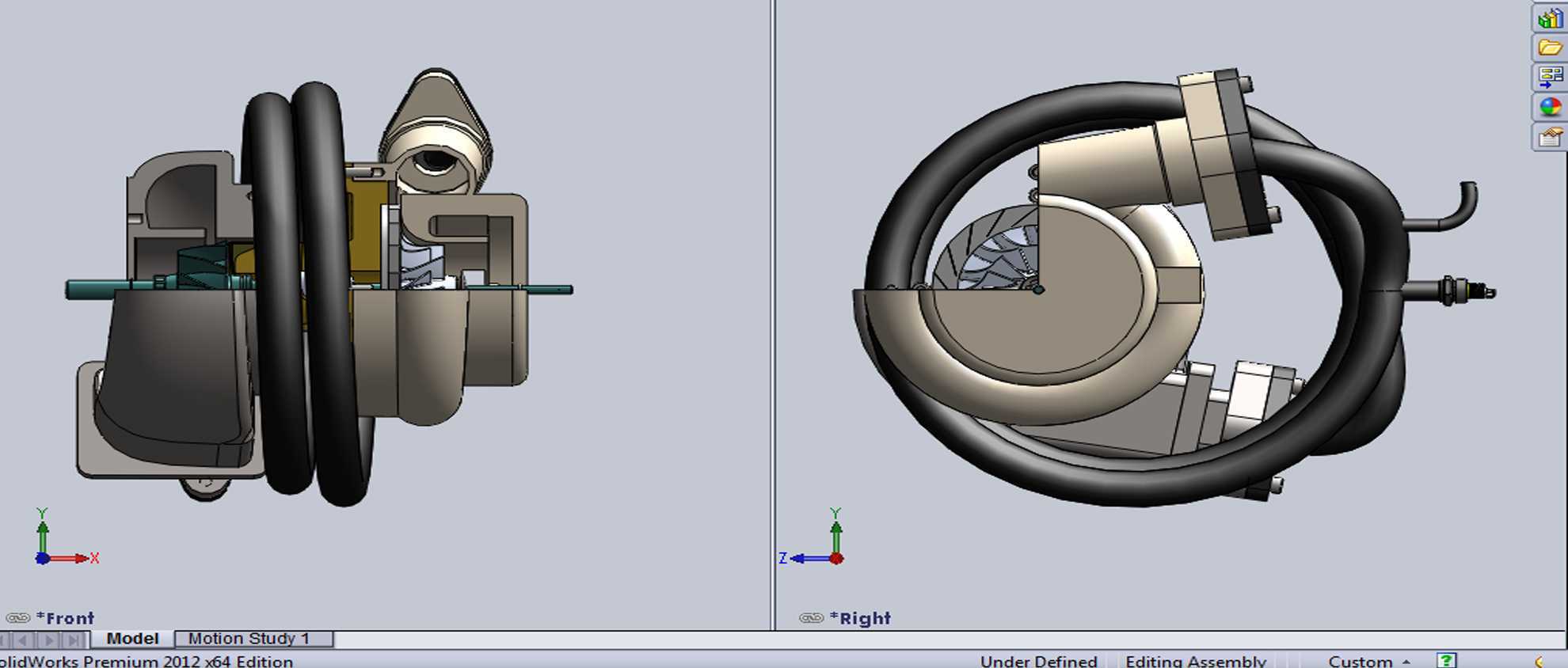

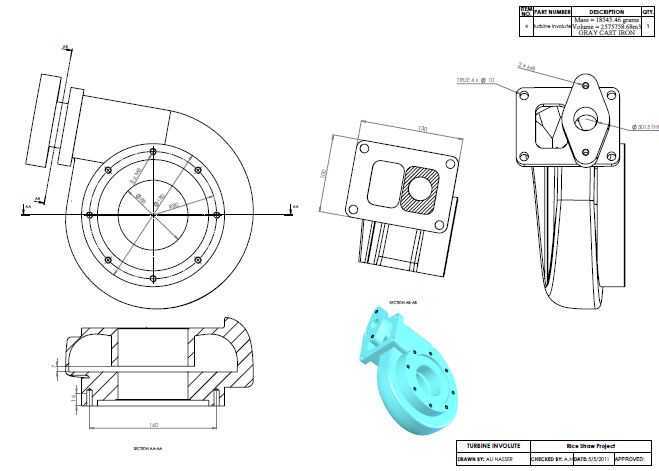

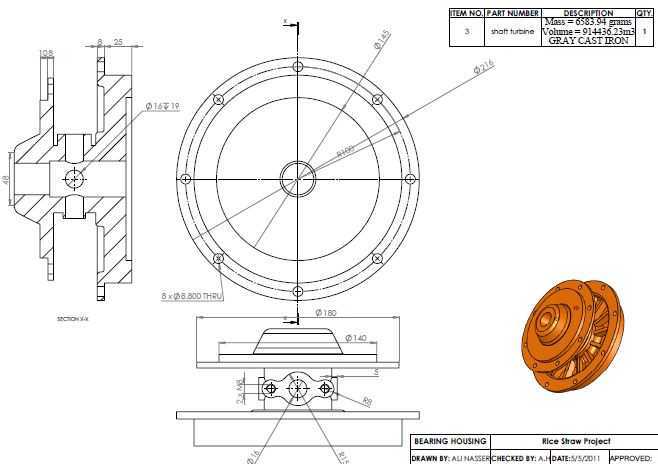

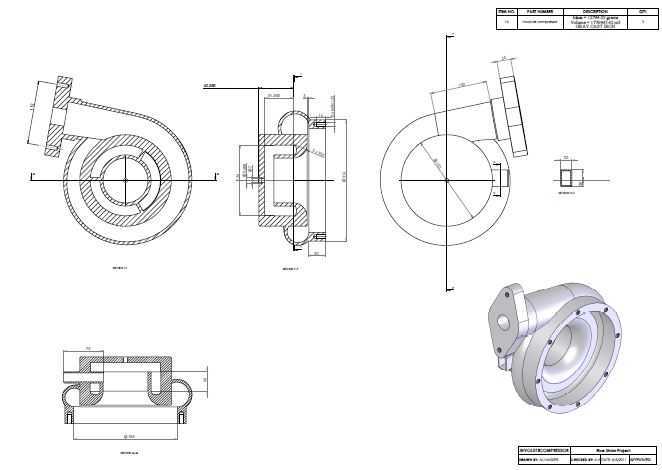

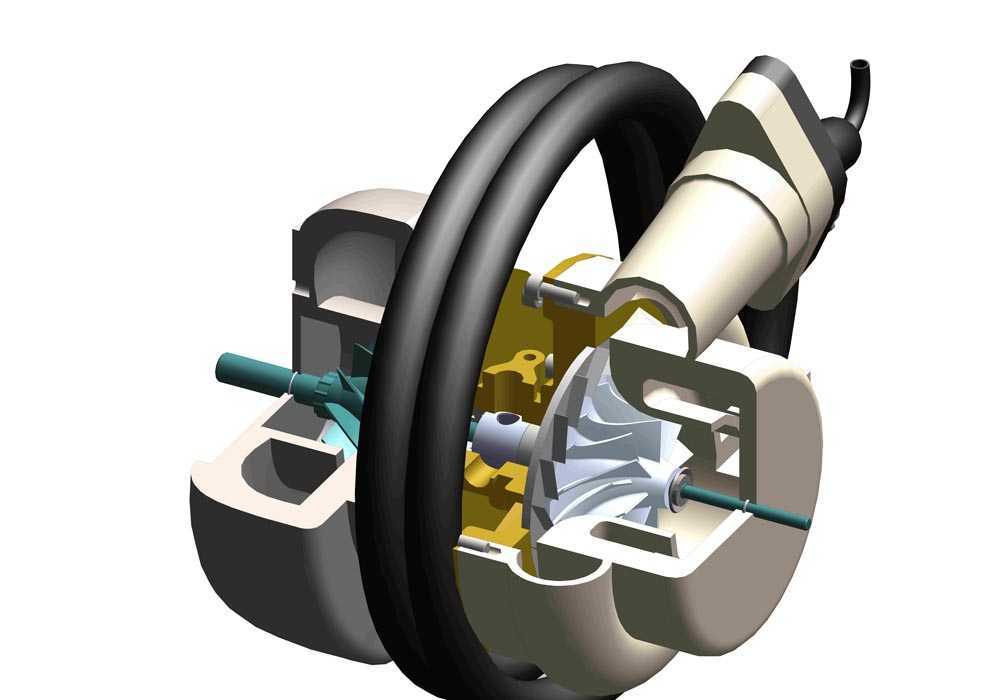

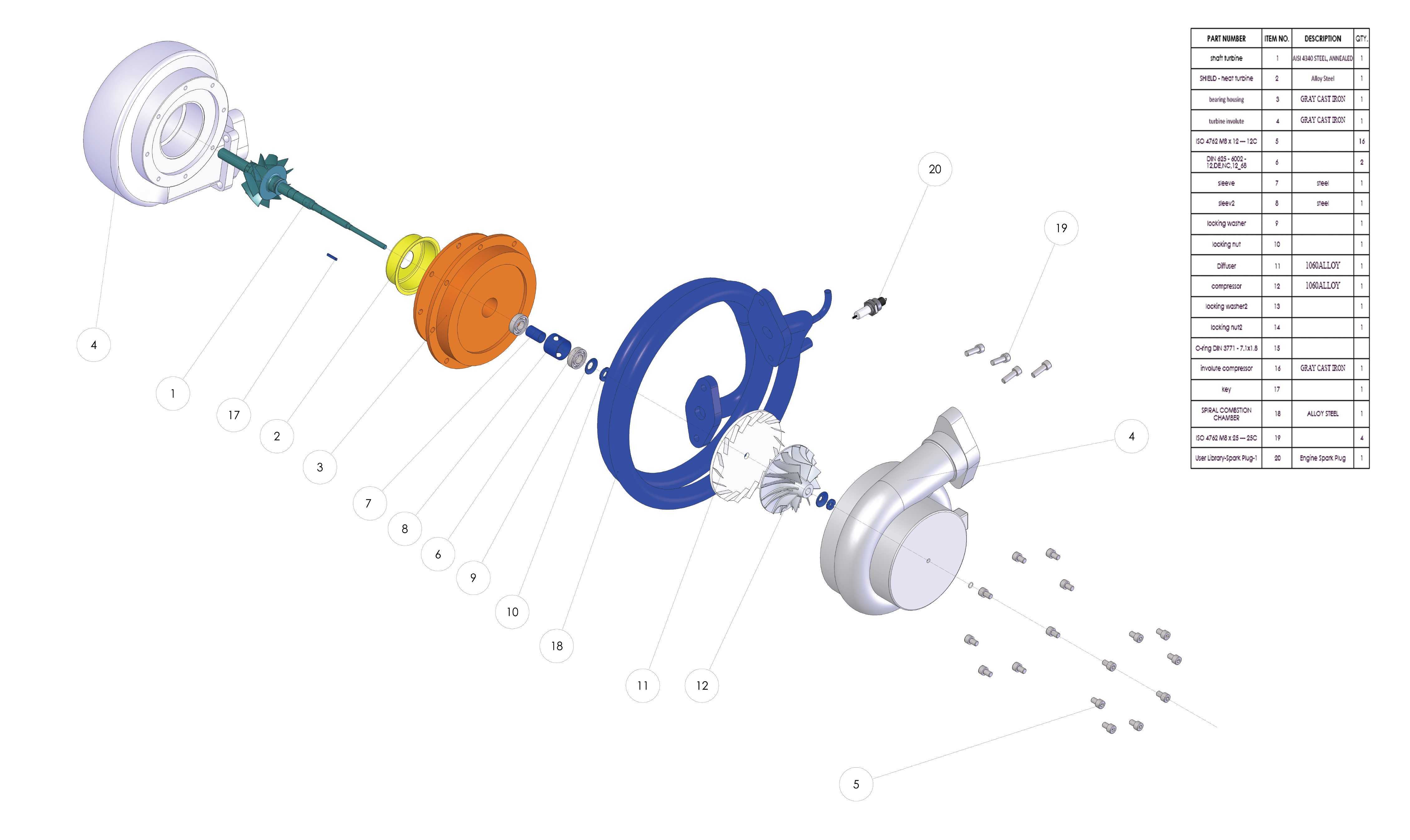

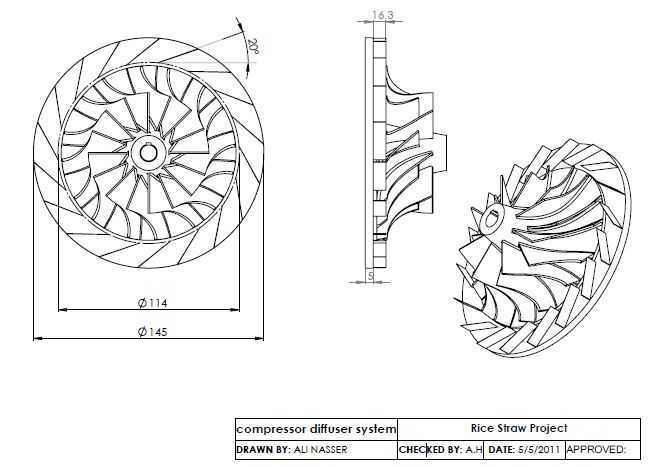

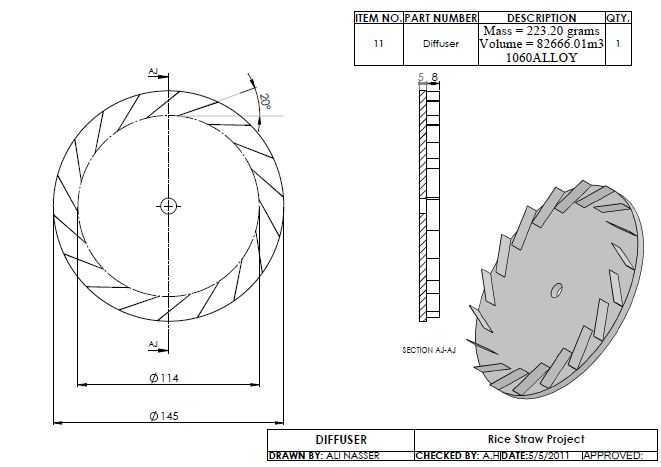

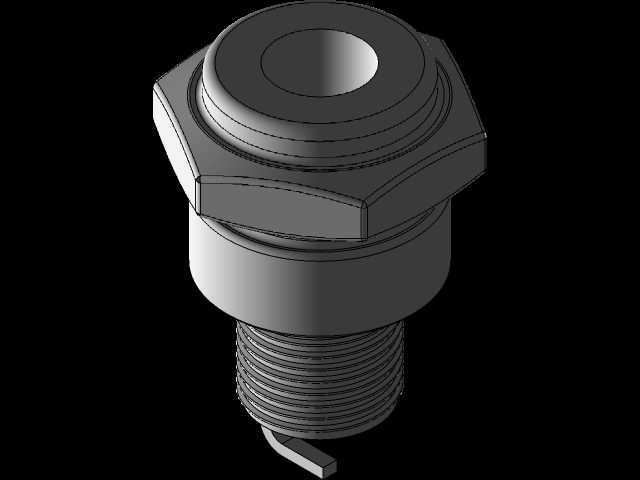

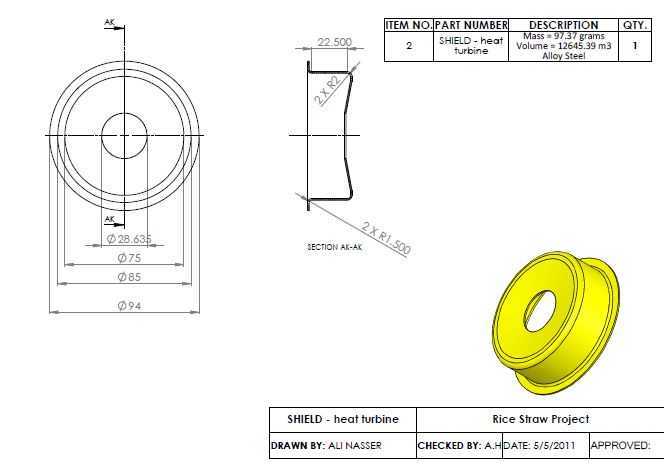

　　支座与壳体的连接面做了贴合度优化，能降低设备高速运转时的振动传递，避免连接部位出现应力集中。壳体采用分段式拼接结构，中间段为核心流道与叶轮容纳腔，两端端盖集成了轴系支撑位，这种拆分结构既方便后期对内部叶轮、密封件进行检修更换，也能在加工时分别保证各段的形位公差，降低整体加工难度。设计过程中，对管路与壳体的连接位置做了密封结构预留，可适配不同压力等级的工质输入，避免工质泄漏造成的能量损失。轴系两端的伸出长度做了统一的边界限定，对接不同负载时无需额外调整轴段长度，可直接通过联轴器完成连接，降低现场安装的适配工作量。整机的外轮廓没有突兀的凸起结构，所有外接部件都贴合主体圆柱面布置，在多设备密集排布的舱体内，不会与相邻部件产生安装干涉，

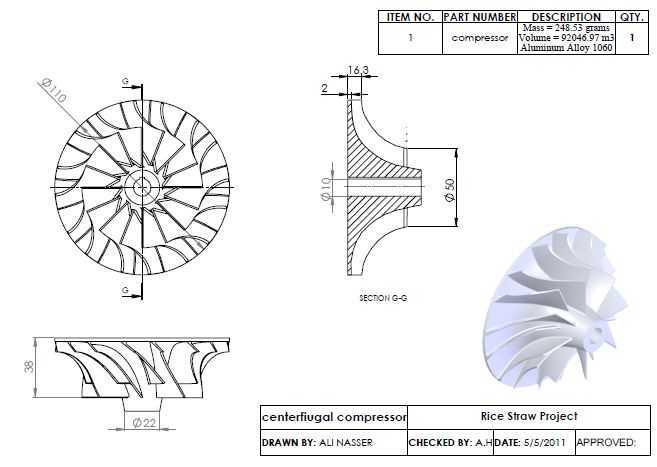

　　能有效提升空间利用率。从功能实现角度，该结构可适配压缩气体、蒸汽等多种工质输入，通过内部叶轮的能量转换实现稳定的旋转动力输出，针对小功率需求场景做了流道优化，在小流量工质输入下也能保持较高的转换效率，适合作为小型设备的动力源使用。
