带支座剖分式轴承座传动轴组件结构

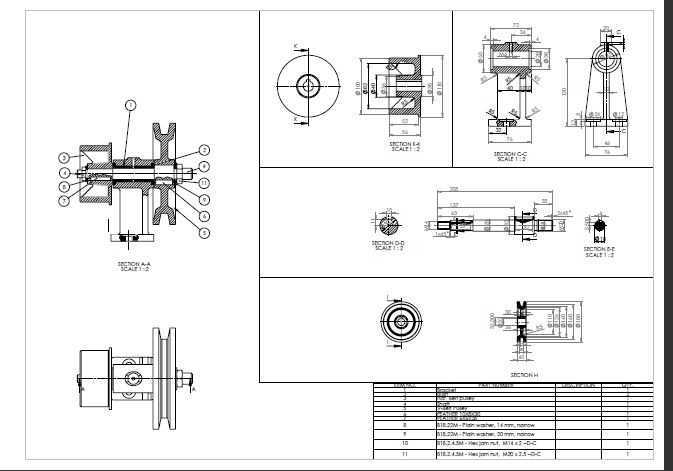

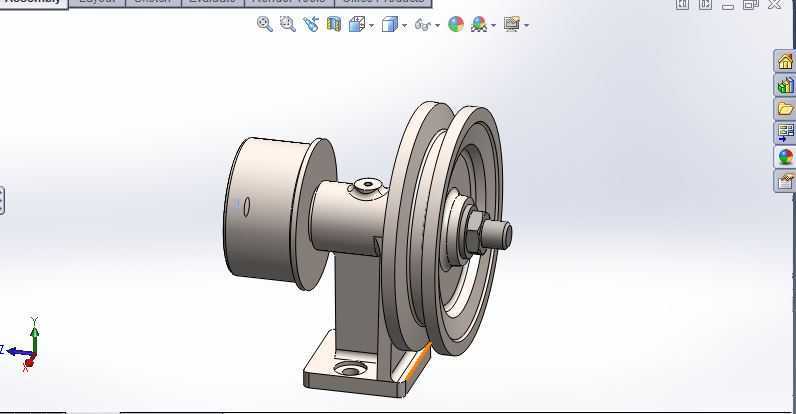

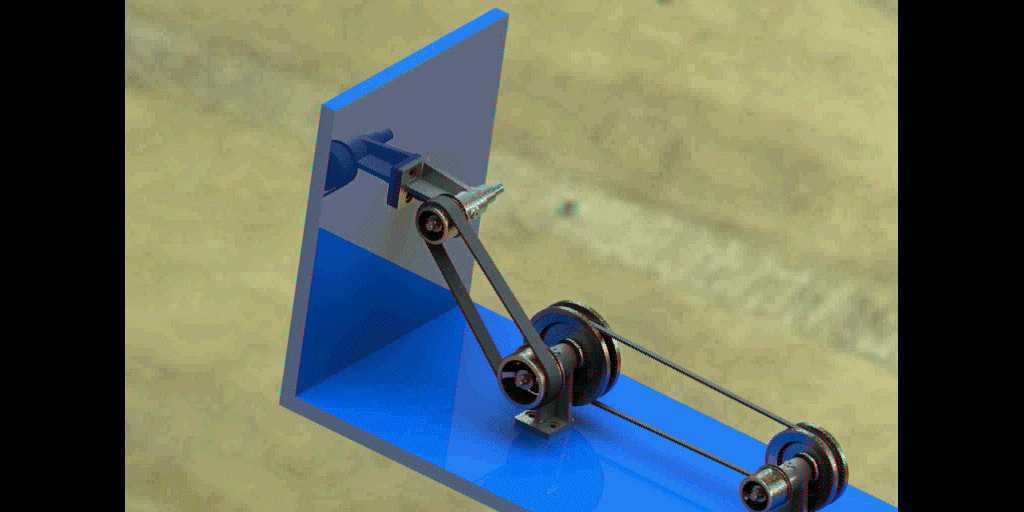

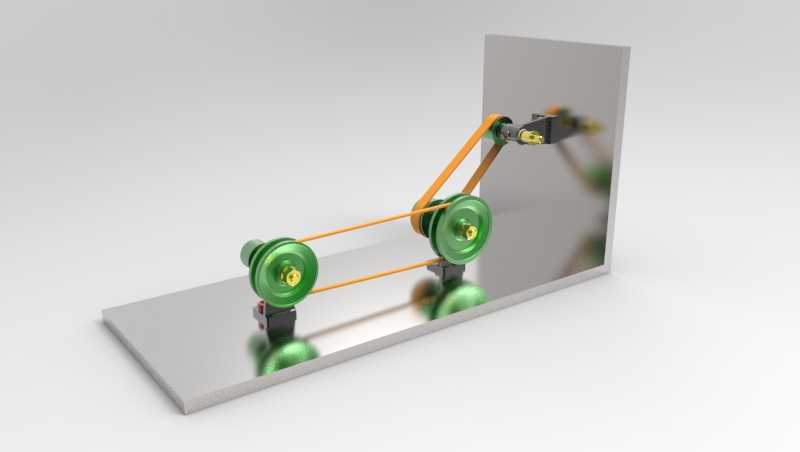

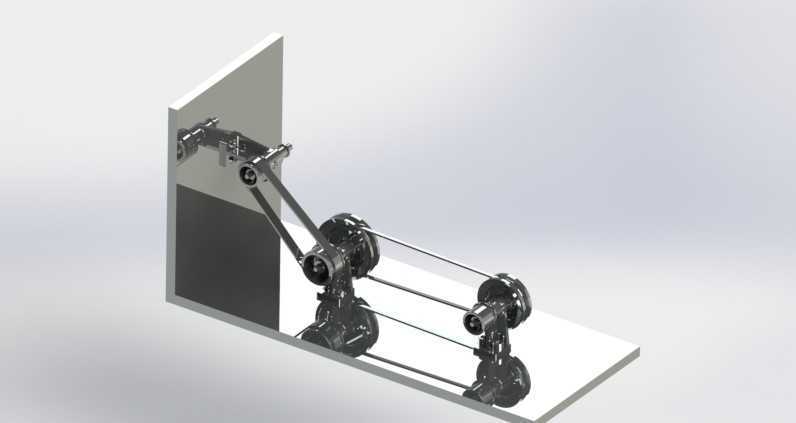

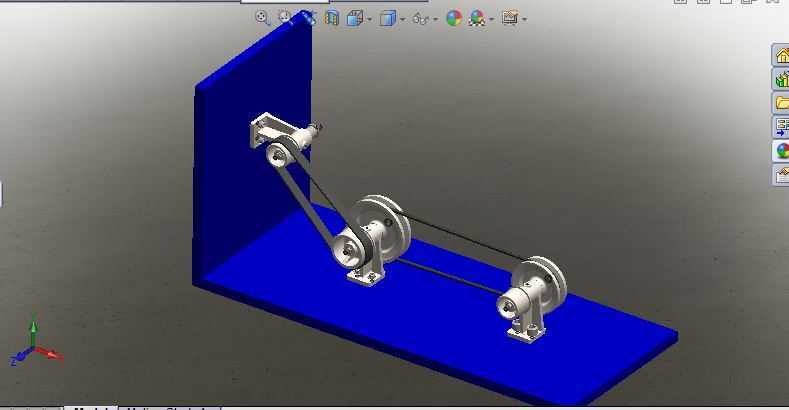

　　这套轴系组件常见于中小型通用输送设备、轻工生产线的动力传递环节，也可适配小型机床进给机构、农用加工设备的动力输出端，核心作用是在支撑旋转轴体的同时，完成旋转扭矩的稳定传递，避免轴系运转过程中出现径向窜动与偏摆。从结构设计来看，组件采用剖分式轴承座搭配阶梯传动轴的组合方案，轴承座底部设置带安装孔的方形支座，安装孔位间距经过适配常规型材安装基准的考量，可直接固定在设备机架的安装平面上，无需额外加工复杂的定位结构，降低现场装配的调整难度。传动轴本身采用阶梯轴设计，不同轴段的直径差对应轴承内圈定位、传动件安装、轴端锁紧的不同功能需求，轴肩位置的过渡圆角做了应力释放处理，可减少长期交变载荷下的应力集中风险，延长轴件的疲劳使用寿命。

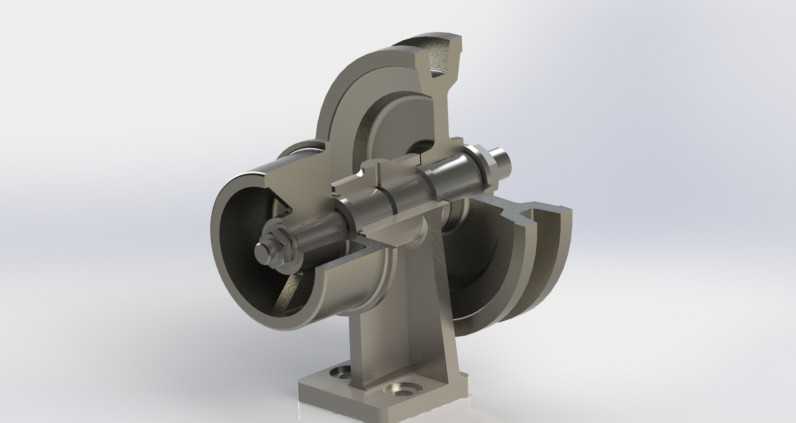

　　轴承座的剖分结构设计，主要考虑到后期维护的便利性，当轴系需要更换轴承、调整密封件时，无需拆卸轴端连接的联轴器、带轮等传动部件，只需拆开轴承座上盖即可完成维护操作，大幅缩短设备停机维护的时间。从安装边界来看，轴承座支座的底面为精加工基准面，安装时需保证与机架安装面的平面度误差在允许范围内，避免轴承座安装后出现变形导致轴承卡滞；传动轴两端的伸出轴段长度预留了传动件的安装空间，轴端设置的锁紧结构可防止传动件运转时出现轴向窜动，轴系的径向跳动量控制在常规传动场景的精度要求范围内，可满足中低转速下的平稳传动需求。设计过程中对轴承座的腔体空间做了合理规划，预留了润滑脂的存储空间，可保证轴承在长期运转过程中得到持续润滑，减少日常维护的注脂频率；

　　同时轴承座两端的密封槽位可适配毡圈密封或骨架油封，根据不同的使用场景选择对应的密封形式，阻挡外界粉尘、切削液等杂质进入轴承腔体，避免轴承过早出现磨损失效。整套组件的结构紧凑，没有冗余的设计结构，各部件的配合公差选用基孔制过渡配合与间隙配合的组合，既保证轴承与轴、轴承座的装配定位精度，又不会出现装配过紧导致的轴承预紧力过大问题，适配多数常规工业场景下的动力传递需求，可直接作为通用传动模块集成到各类非标设备的传动系统中，减少设计人员重复建模的工作量。
