槽型托辊散料输送支撑装置结构设计

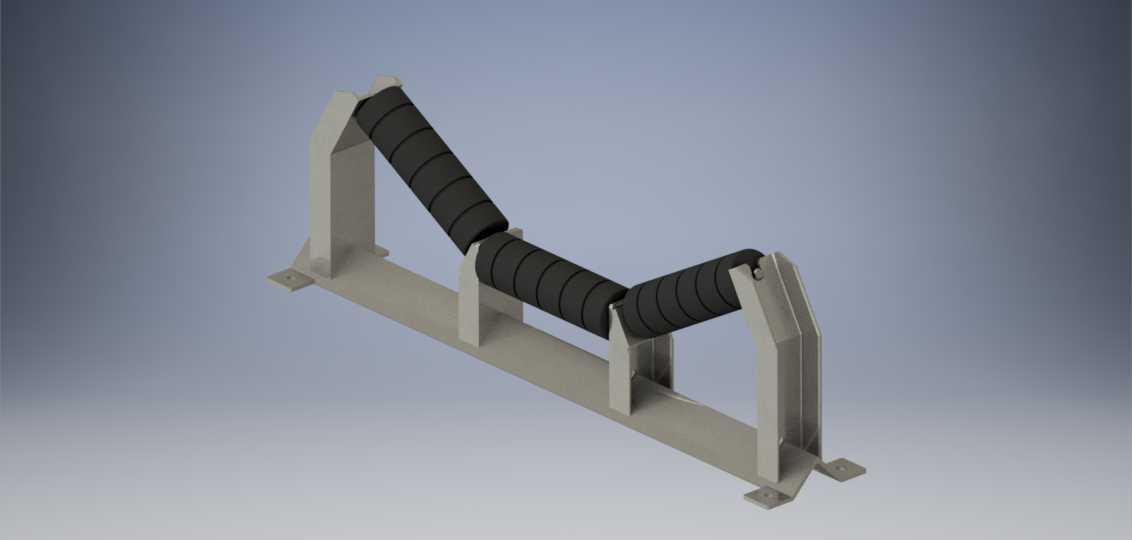

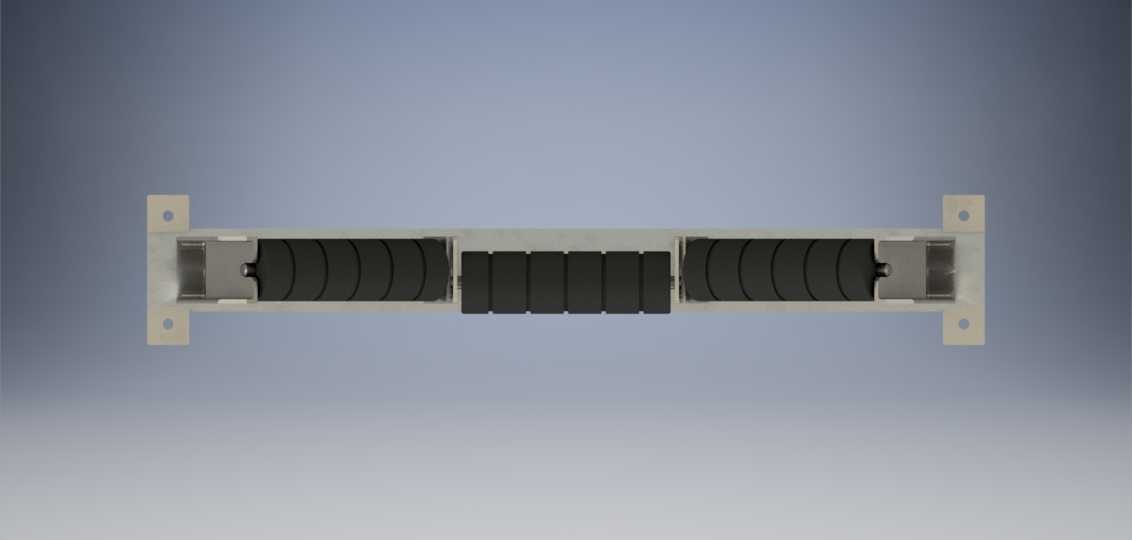

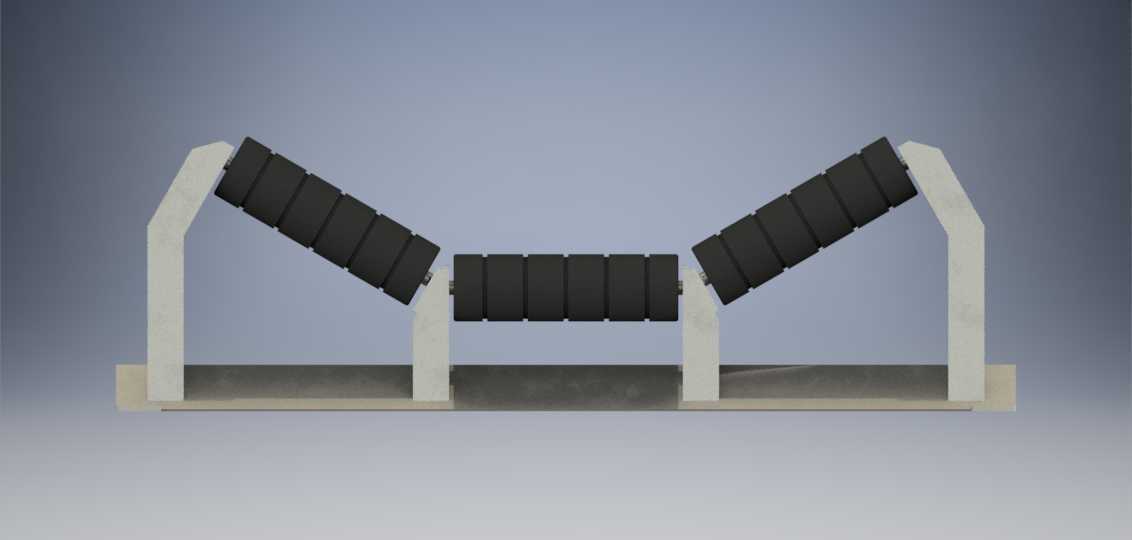

　　这套槽型托辊支撑结构，主要面向矿山、港口、电厂散料输送场景设计，适配带宽500-800mm的普通织物芯带式输送机，多用于原煤、砂石、谷物等散状物料的输送段承载，可有效降低皮带运行过程中的垂度，减少撒料风险。设计阶段优先考虑了安装适配性，支架底部采用带腰型孔的安装底板，可适配现场预埋螺栓的位置偏差，单侧支架预留20mm的横向调节余量，安装时无需对基础做二次扩孔处理，适配多数老旧输送线的托辊组替换需求。三组托辊呈30度槽角布置，侧托辊倾斜角度匹配散料堆积角特性，可在相同带宽条件下提升15%左右的输送截面利用率，同时避免物料在皮带边缘的挤压溢出。托辊本身采用等直径无缝钢管辊体，两端配冲压轴承座与深沟球轴承，密封结构采用迷宫式接触密封，

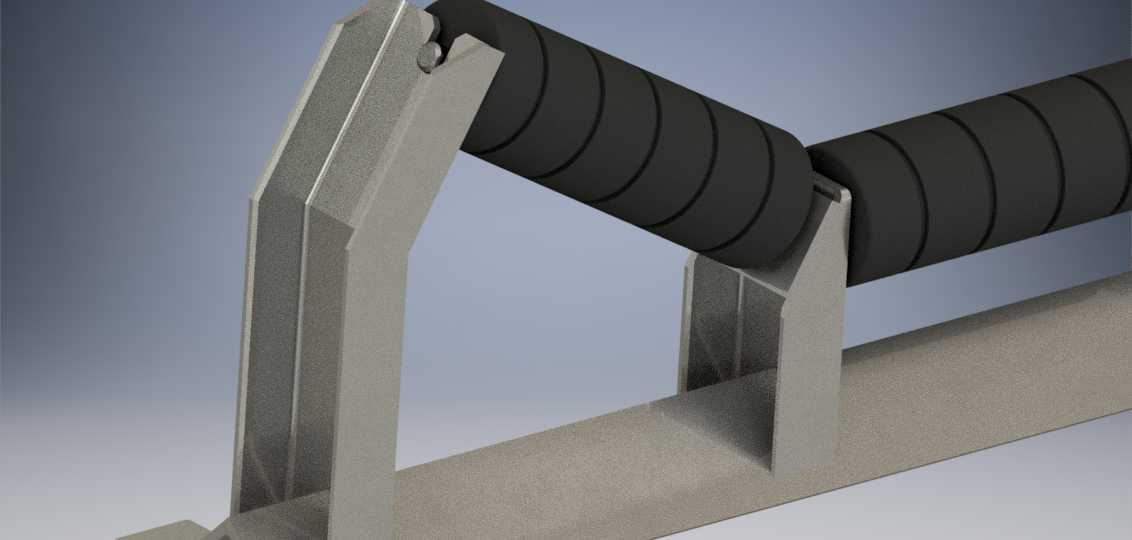

　　可阻挡粉尘、水汽进入轴承腔，适配露天、高粉尘的作业环境，辊体表面挂胶处理可增加与皮带的摩擦力，减少运行过程中的皮带打滑、跑偏概率。支架采用型钢焊接成型，所有焊接位置做满焊处理后打磨去毛刺，整体做喷塑防锈处理，可适应户外潮湿、多尘的工况，支架的托辊安装卡槽采用开口式设计，更换托辊时无需撬动皮带，只需将托辊沿卡槽抽出即可完成替换，单组托辊更换时间可控制在10分钟以内，大幅降低运维工作量。设计过程中对支架的受力做了简化校核，按每米输送物料重量120kg的载荷计算，支架的最大变形量控制在0.8mm以内，不会出现托辊偏移导致的皮带跑偏问题。整体结构无复杂异形件，所有型材、标准件均可在常规五金市场采购，加工难度低，适合中小输送设备厂商批量生产，也可作为现有输送线的备件替换结构使用，安装时只需保证三组托辊的轴线与皮带运行方向垂直，即可保证运行平稳，无需额外做复杂的调试工作。
