耐火砖生产线十字轨道转向转盘车结构

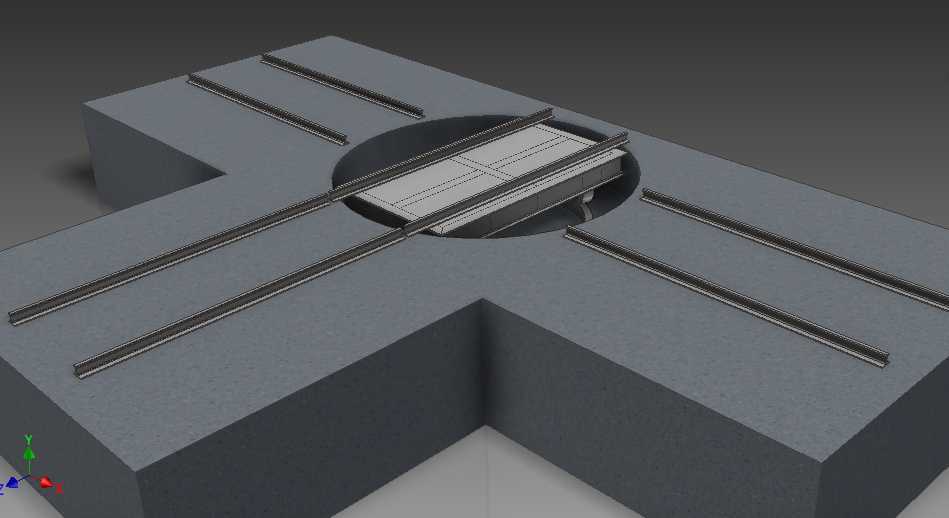

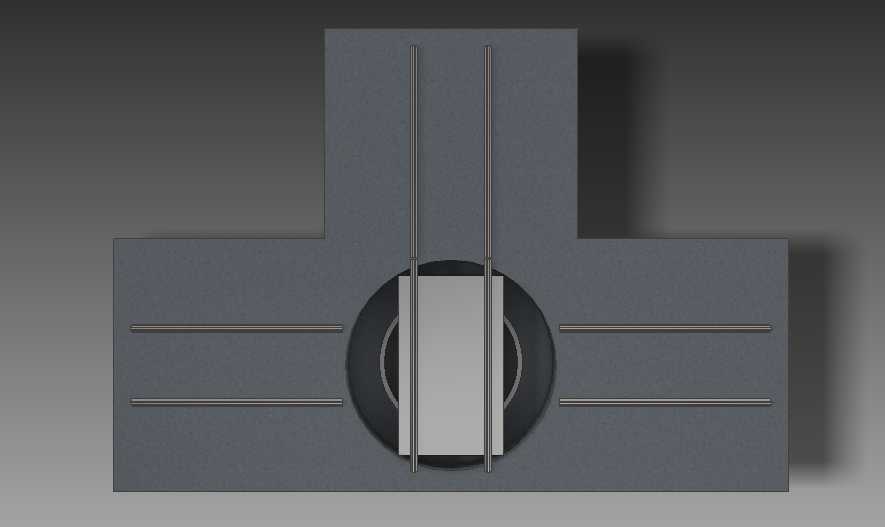

　　在耐火砖生产车间的平面布局中，不同工序的生产线往往呈十字交叉排布，若采用传统的直线输送设备，无法完成砖坯在垂直走向生产线之间的转运，这款转盘车正是为解决该场景的物料换向转运需求设计。设备整体嵌入十字交叉轨道的中心基坑内，上表面与车间地面齐平，安装时需要提前预留与转盘底座匹配的基坑尺寸，保证转盘承载面与两侧固定轨道的顶面标高一致，避免砖坯转运过程中出现颠簸、卡滞。转盘承载平台上铺设与外围固定轨道规格完全匹配的钢轨，轨距、轨道顶面平面度均与外围输送轨道保持统一，当承载砖坯的输送台车行驶到转盘平台的轨道上后，转盘内部的回转支撑结构带动整个平台做90度定角度旋转，待平台上的轨道与垂直方向的固定轨道精准对齐后，

　　即可将载砖台车输送至另一条生产线，完成砖料在交叉生产线之间的无落差转向转运。设计过程中，首先核算了满载砖坯与输送台车的总载荷，据此选配对应承载等级的回转支撑结构，同时在转盘底部均匀布置辅助支撑滚轮，避免偏载导致转盘倾斜、轨道错位。轨道对接位置设置了机械定位结构，保证每次旋转到位后，平台轨道与固定轨道的接缝间隙控制在工程允许范围内，防止台车车轮经过接缝时产生冲击。转盘的整体外形尺寸根据常用耐火砖输送台车的轴距、轮距设计，平台长度覆盖台车的前后轮距，宽度满足台车左右轮的通行边界，基坑深度根据转盘底部的回转机构、驱动组件的安装高度确定，安装完成后不会凸出地面影响车间其他通道的通行。考虑到耐火砖生产车间存在粉尘、少量散落耐火颗粒的工况，

　　转盘的旋转缝隙处设置了防尘密封结构，避免颗粒物进入回转支撑内部加剧磨损，同时轨道表面做了耐磨处理，适配车间内重载台车的长期反复碾压。该设备无需额外占用车间地面的上部空间，完全嵌入地面安装，既解决了交叉生产线的物料转向问题，也不会干扰车间内其他物料的横向运输，在耐火材料生产的多工序衔接场景中，能够大幅降低人工转运砖坯的劳动强度，减少砖坯在转运过程中的磕碰破损，提升整条生产线的连续运转效率。
