SolidWorks绘制真实尺寸卧式离心泵结构

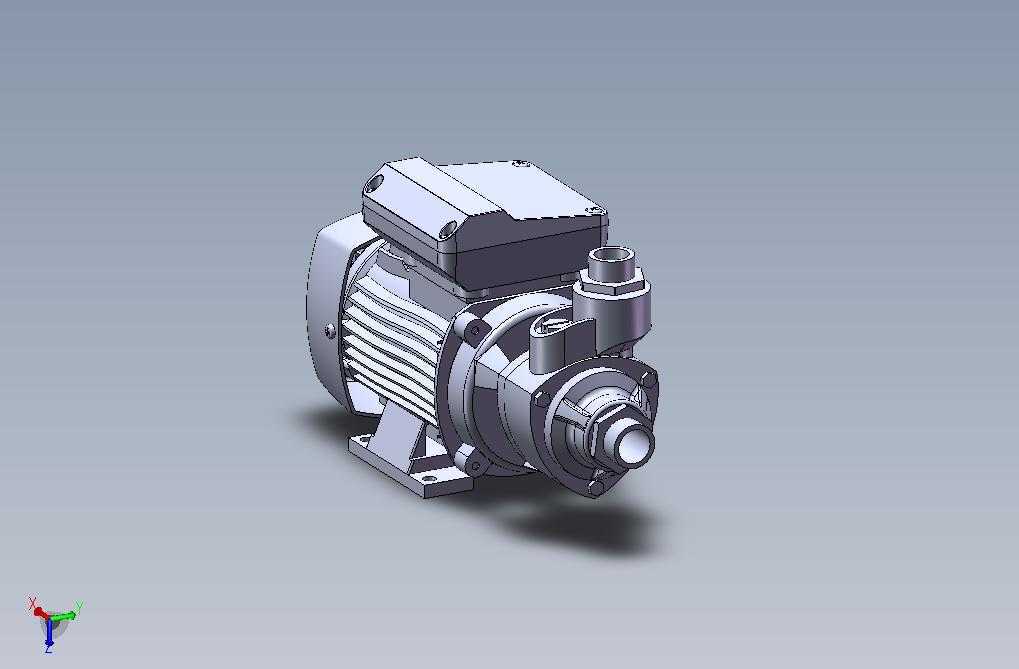

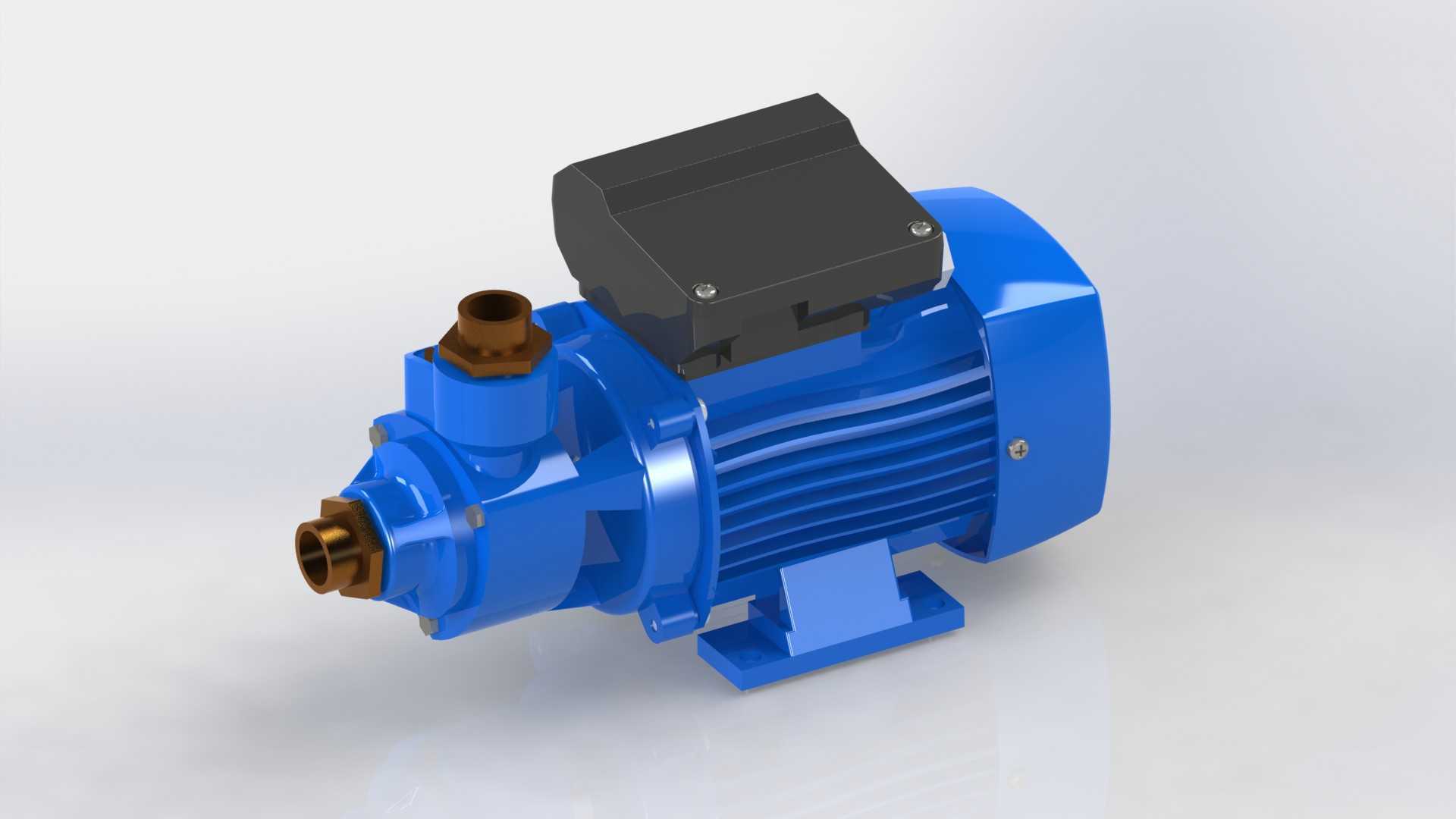

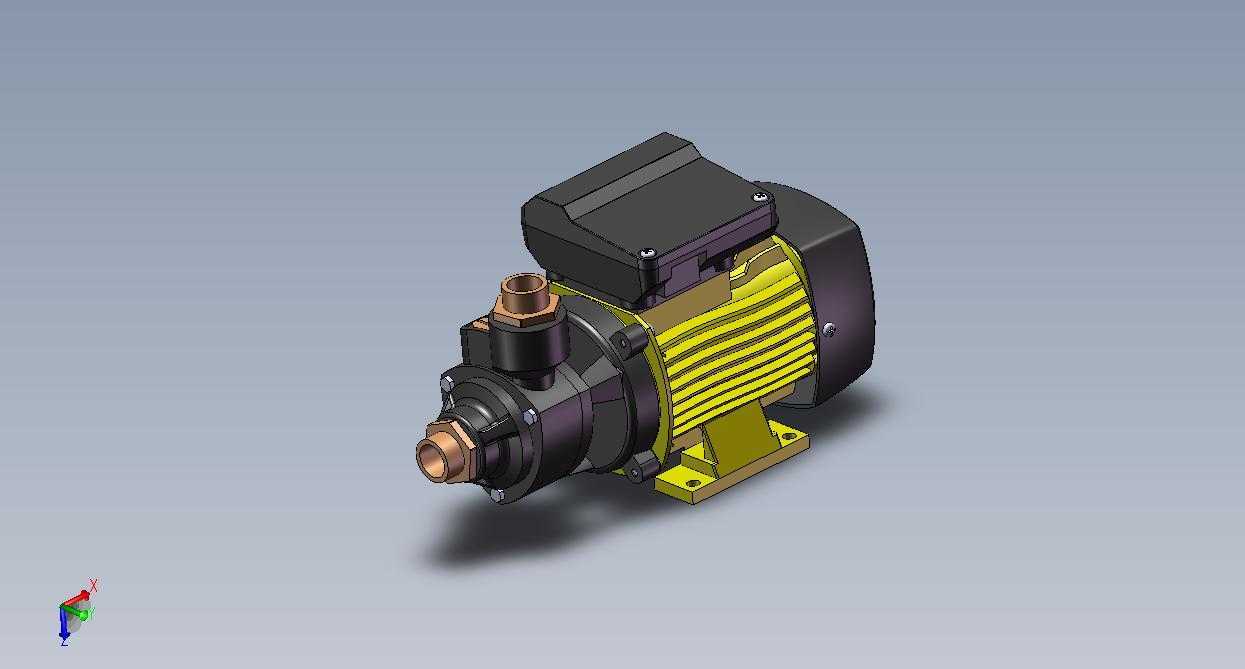

　　这款卧式单级离心泵的三维建模完全参照实物真实尺寸完成，覆盖民用供水、小型工业循环、暖通系统补水、设备冷却回路等多个常规流体输送场景，可直接用于设备配套选型参考、管路系统布局干涉校验、教学演示结构拆解等实际工作环节。从功能实现逻辑来看，泵体过流腔采用渐扩式蜗壳结构设计，叶轮进水口正对轴向入口，能够最大限度降低流体进入叶轮时的转向阻力，减少入口紊流带来的气蚀风险，出水口采用标准管螺纹接口，可直接对接常规工业管路，无需额外定制转接头。配套的驱动电机与泵体采用共底座直连安装结构，省去了联轴器找正的复杂工序，安装时只需将底座固定在预设的混凝土基础或设备机架上，保证安装面平面度公差在每米0.1mm以内，即可避免运行时的额外振动。

　　建模过程中优先梳理了安装边界的关键尺寸：底座安装孔的孔距、孔径完全匹配行业通用安装规范，电机接线盒的位置预留了足够的接线操作空间，泵体排气螺塞、放水螺塞的位置均按照实际检修操作需求设置，不会出现安装后被管路或机架遮挡无法操作的问题。散热筋结构沿电机外壳轴向均匀排布，建模时保留了筋条的拔模斜度与圆角过渡，既还原了铸件的真实工艺特征，也能直观体现电机运行时的自然散热路径。泵轴密封位置采用标准机械密封的安装腔尺寸，可兼容常用的轻型机械密封规格，方便后期维护更换配件时的选型参考。进出口法兰的密封面尺寸、螺栓孔分布均严格对应公称压力1.6MPa的常用管路标准，对接管路时无需额外调整法兰位置。整个模型的所有配合关系完全按照实际装配逻辑设置，转动部件无干涉，静止部件的连接面均保留了实际装配所需的间隙，可直接用于生成工程图、制作装配作业指导书，也可导入仿真软件做初步的流道阻力、结构强度校核参考。
