污水处理成套设施三维设计作品

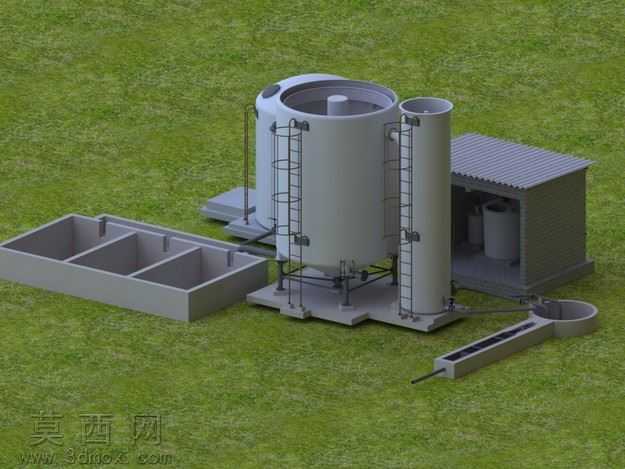

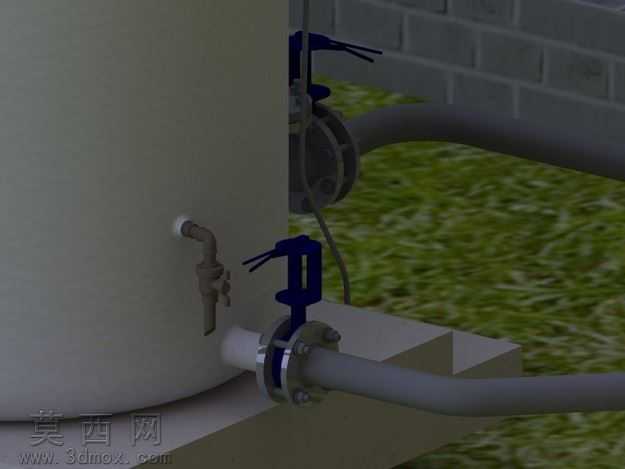

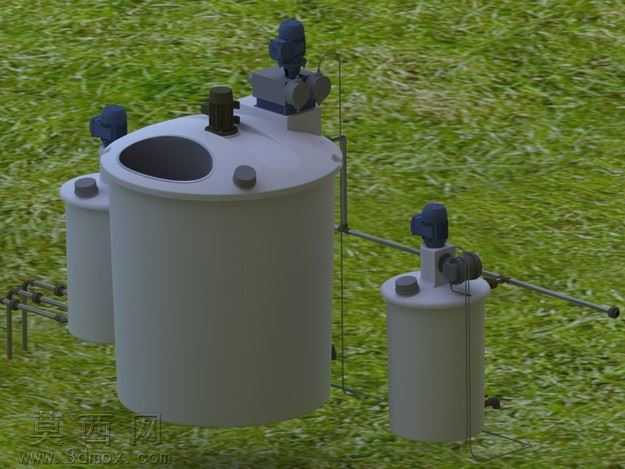

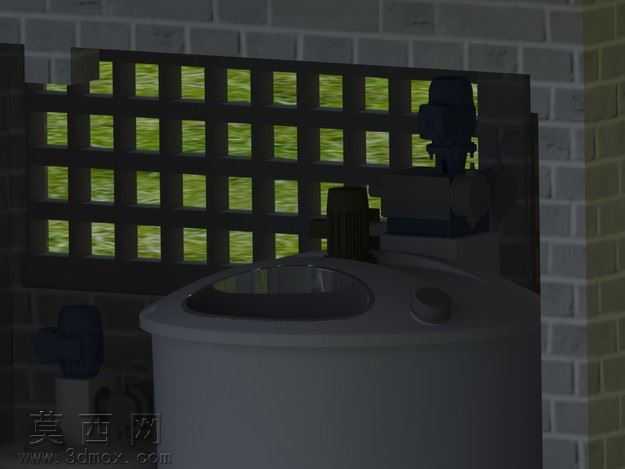

本作品为污水处理成套设施的三维建模成果，建模过程中严格遵循工业环保设施的实际设计规范，对整套系统的各组成部分进行了等比例还原。首先针对核心处理罐体进行精细化建模，区分了主反应罐体与附属立式罐体的尺寸差异，还原了罐体顶部的开口结构、侧壁的管线接口位置，同时为罐体搭配了符合安全规范的直爬梯结构，爬梯的踏步间距、护圈结构都按照工业安全标准进行设计，保证结构合理性。其次对前端的分格沉淀池进行建模，还原了池体的三格分隔结构、池壁厚度以及进出水的衔接槽道，池体底部的混凝土基座也做了对应建模，体现出设施安装的基础结构。配套的附属厂房部分，还原了波纹彩钢屋顶、混凝土墙体的结构，厂房内部的核心处理设备也做了简化但准确的建模，体现出厂房的功能属性。整套设施的连接管线部分，按照污水处理的工艺流程走向进行排布，还原了管线的管径变化、连接法兰以及流向标识相关的结构细节，末端的出水渠、接水井结构也完整呈现。材质渲染方面，罐体采用哑光工业金属材质模拟碳钢防腐罐体的质感，池体、基座、厂房墙体采用混凝土哑光材质，爬梯采用镀锌金属材质，地面采用仿真草地材质来模拟设施的户外安装场景，管线根据功能区分采用不同的材质色彩，方便识别工艺走向。设计思路上以还原小型一体化污水处理站的真实布局为核心，保证各设备之间的间距符合安装检修要求，工艺流向清晰明确，各部件的比例协调，既能够直观展示整套污水处理设施的整体布局，也能够清晰呈现各单体设备的结构细节，可用于环保工程方案展示、工艺教学演示等场景，建模过程中对各部件的装配关系做了严谨处理，保证结构逻辑符合实际工程要求，没有出现结构冲突、比例失调的问题，整体渲染效果写实，能够清晰传递整套设施的功能与布局信息。
