透明风杯式风速测量装置三维设计

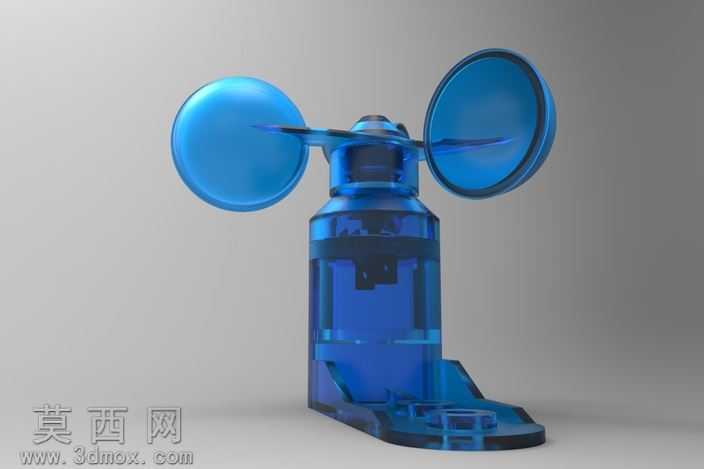

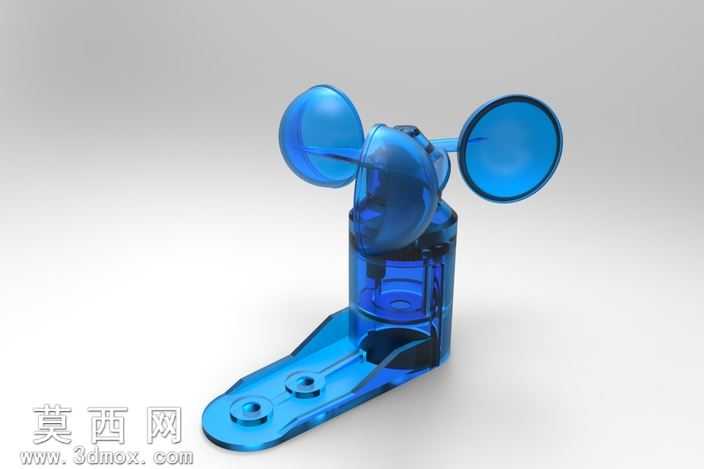

本作品为风杯式风速测量装置的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先针对风杯组件进行曲面建模，三个半球形风杯沿中心转轴呈120度均匀分布，通过参数化约束保证风杯的回转半径、杯口倾角完全一致，确保受风时受力均匀，转动过程无偏载力矩。中部的转轴支撑结构采用分层设计，内置轴承安装位与转轴限位结构，建模时严格控制各配合面的公差参数，保证转轴转动顺滑无卡滞，同时预留了内部传感模块的安装腔体，可适配转速检测、信号传输等电子元件的装配需求。底部的安装底座采用带安装孔的L型折弯结构，两个沉头安装孔可实现装置在户外支架、设备壳体上的快速固定，底座与主体壳体的连接位置设计了定位止口，保证装配同轴度。渲染阶段采用透明蓝色工程塑料材质，通过调整材质的折射度、透光率与高光参数，还原聚碳酸酯材质的半透明质感，可直观呈现装置内部的腔体结构与零件布局，场景采用柔和的漫反射打光，避免透明材质出现过曝或反光不均的问题，突出结构的轮廓层次与细节特征。设计过程中重点优化了风杯的受风效率，通过调整风杯的曲面弧度与连接臂长度，降低启动风速阈值，同时对整体结构做了轻量化处理，在保证结构强度的前提下减少转动惯量，提升风速变化时的响应速度，壳体的接缝位置均设计了防水止口，可满足户外气象监测场景的使用需求，整体结构无冗余设计，各零件均可通过注塑工艺实现批量生产，装配逻辑简单，便于后期的维护与零件更换。
