工业燃烧器配套燃烧板结构三维设计

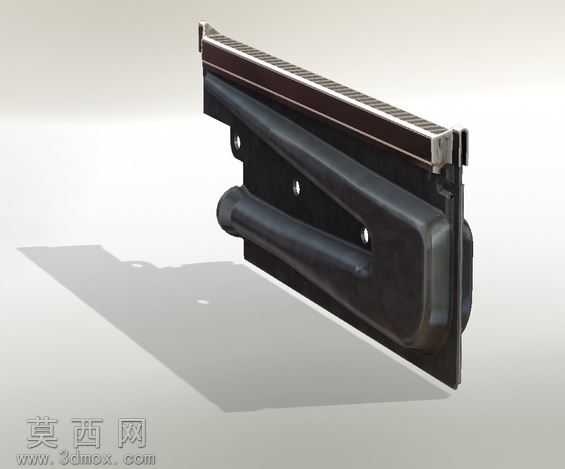

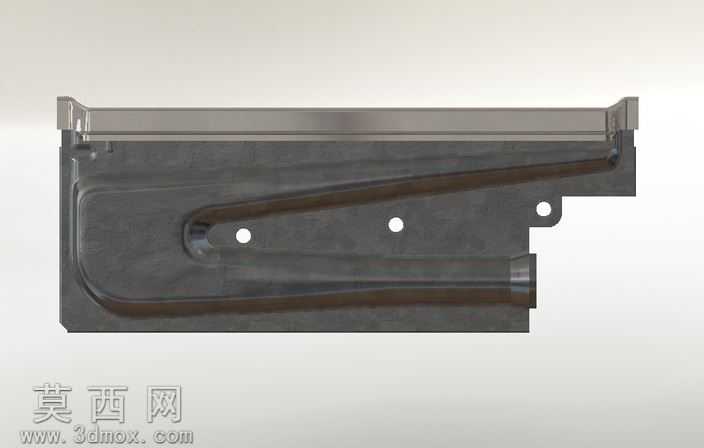

本模型为工业燃烧设备配套的燃烧板组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循钣金件加工工艺逻辑，对各折弯边、安装孔位、定位卡扣的尺寸公差进行了精准约束，确保模型可直接对接生产加工环节。模型整体采用一体化钣金折弯成型的主体结构，主体承托部分做了大弧度圆角过渡处理，既避免应力集中提升结构强度，也优化了安装操作的握持手感；上部的燃烧出风面采用等间距格栅式结构，格栅条的宽度、间隙尺寸经过反复校核，可保障燃气与空气的混合气体均匀流出，实现稳定充分的燃烧效果，避免局部火焰不均导致的回火、燃烧不完全问题。材质设置上，主体承托结构采用冷轧钢板材质，赋予哑光深灰金属质感，还原钣金件经磷化喷塑后的表面效果；上部格栅及侧边金属连接件采用耐高温不锈钢材质，设置金属拉丝纹理与轻微反光属性，还原高温工况下部件的材质特性；底部的圆形接液盘采用与主体一致的钣金材质，边缘做卷边处理，可承接燃烧过程中产生的冷凝液或杂质，避免污染设备内部。结构设计上，模型预留了多处标准安装孔位与侧边的快装卡扣结构，可直接与对应型号的燃烧器壳体实现快速装配，无需额外定制转接件；上部格栅与主体承托结构采用可拆卸式连接设计，方便后期清理格栅缝隙内的积碳、杂质，延长部件使用寿命。建模过程中对所有钣金折弯处的折弯半径、止裂槽都做了符合冲压工艺的设置，避免出现无法加工的尖锐直角或工艺缺口，各装配部件之间预留了合理的装配间隙，既保证装配顺畅，也避免高温工况下热胀冷缩导致的部件卡滞。渲染环节采用柔和的影棚布光，多角度展示部件的整体轮廓、格栅细节、安装结构与接液盘设计，清晰呈现各部分的结构特征与比例关系，可用于产品结构验证、加工出图、产品展示等多个场景。
