摩托车传动链与链轮总成结构设计

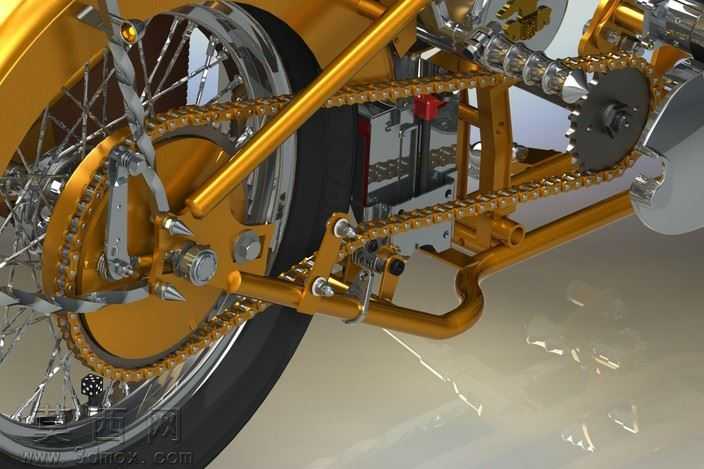

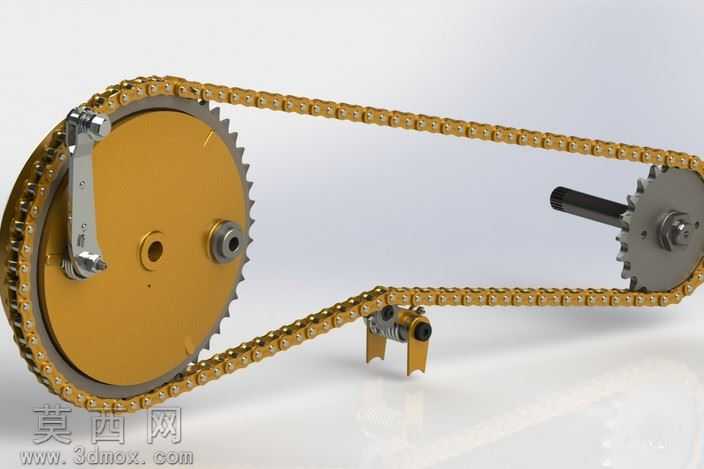

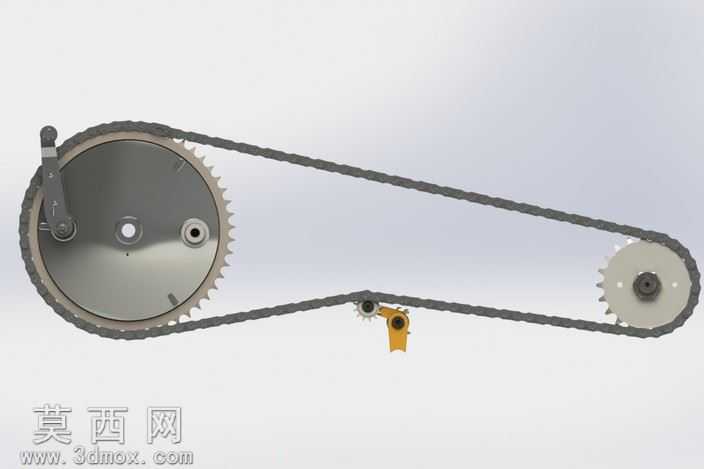

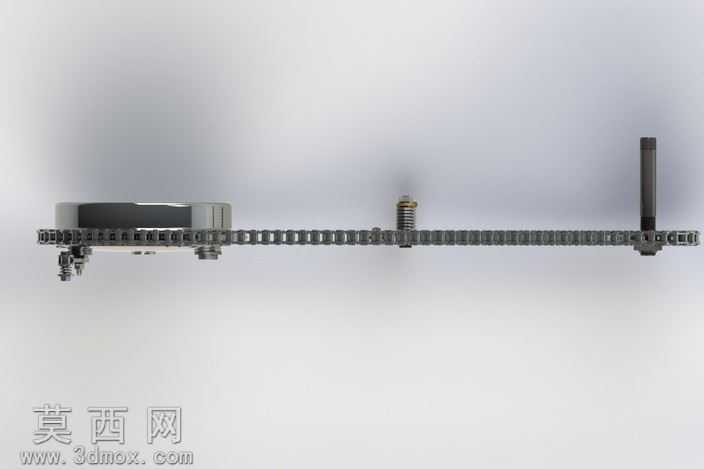

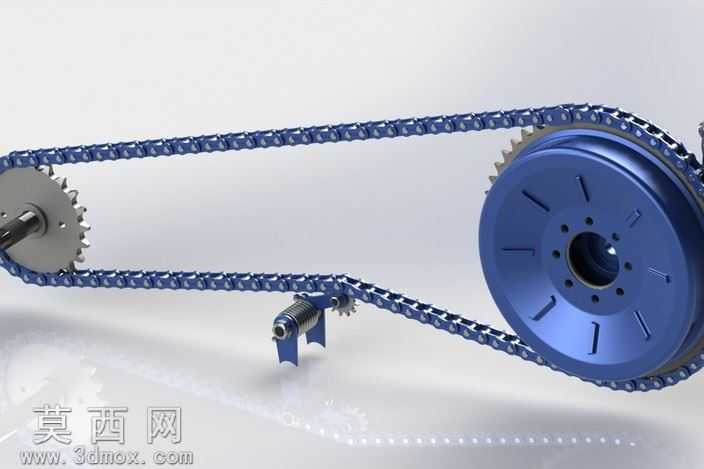

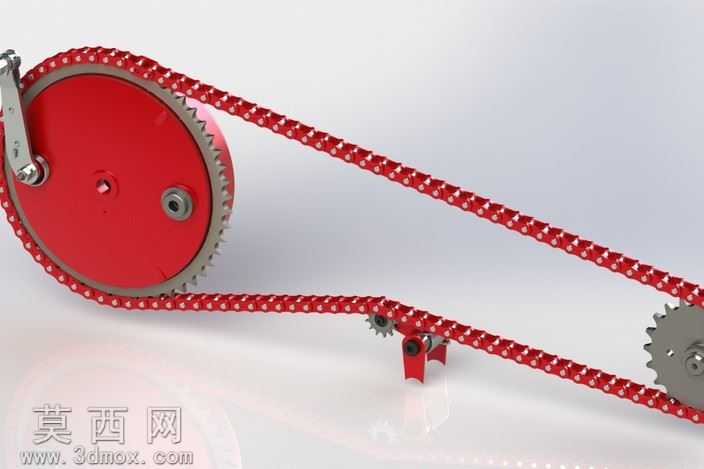

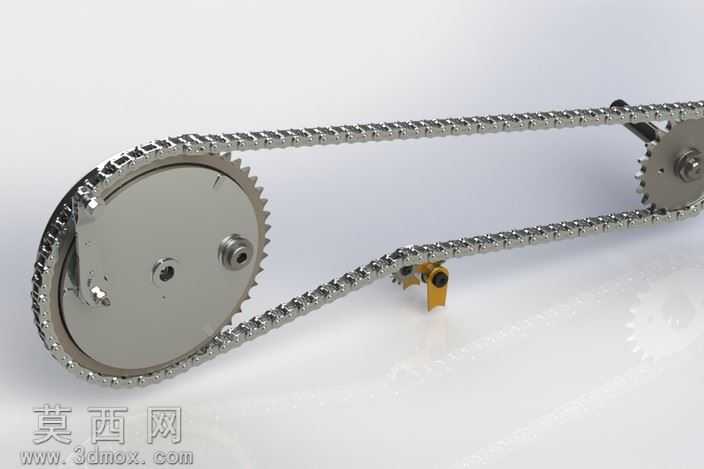

本模型为摩托车后传动系统的链与链轮总成，采用三维参数化建模方式完成全结构搭建，完整还原了摩托车后驱链传动的核心组成与装配关系。建模过程中首先对链轮的齿形进行精准绘制，依据链传动的啮合标准确定齿廓参数，保证链节与轮齿的啮合间隙符合实际传动要求，主从动链轮分别对应发动机输出端与后轮驱动端的安装尺寸，还原了链轮与轮毂、输出轴的配合定位结构。链条部分逐节构建内链板、外链板、销轴、套筒、滚子的独立零件，按照实际装配逻辑完成整链的阵列装配，还原了链条环绕双链轮的张紧状态，同时配套搭建了链条张紧器结构，可适配不同轴距下的链条张紧度调节需求，模拟实车中链条松紧度调整的功能逻辑。模型对金属材质进行了分层渲染处理，车架与轮毂部分采用亮面金色金属材质模拟改装车的电镀金色外观，链条与链轮采用哑光金属搭配局部高亮切削面的材质表现，还原金属零件的加工质感，轮胎部分采用橡胶哑光材质，金属紧固件则做了亮面镀铬的材质区分，通过光影渲染突出零件的结构层次与装配关系。结构设计上完整呈现了后摇臂与链轮、链条的位置避让关系，张紧器的调节滑槽、固定螺栓结构均做了细节还原，可直观观察链传动在摩托车后悬挂附近的布局逻辑，建模过程中对链节的转动自由度做了装配约束，可模拟链条与链轮的啮合传动过程，清晰展示链传动的运动原理。整个模型兼顾外观还原与结构准确性，既还原了定制改装摩托车金色传动部分的视觉效果，也完整保留了链传动系统的工程设计细节，可用于摩托车传动结构的原理展示、改装方案的结构验证，也可作为链传动相关机械设计的参考案例，帮助理解滚子链传动在两轮车辆动力传输中的实际应用形式。
