工程机械液压抓斗夹爪结构设计

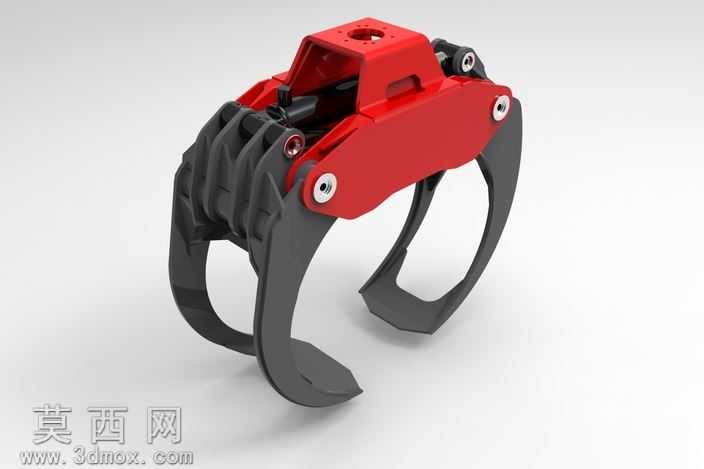

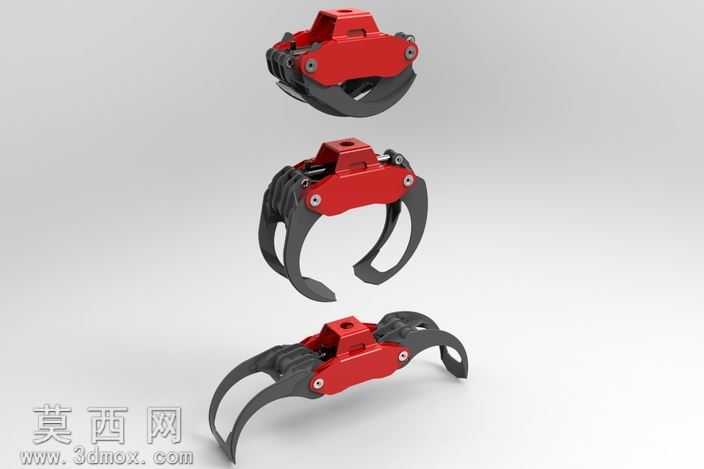

本模型为工程机械配套使用的液压驱动抓斗结构，整体采用三维参数化建模方式完成，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动副都做了精准的尺寸约束，可直接用于结构验证与二次开发。模型外观渲染采用工业级写实材质方案，主体承载结构件赋予高饱和度红色金属漆材质，模拟工程机械属具常用的耐磨防护涂层质感，表面添加细微的颗粒纹理与光影反射效果，还原真实漆面的哑光金属质感；爪臂部分采用深灰色高强度合金钢材质表现，通过粗糙度参数调整区分出锻造金属的磨砂质感，铰接销轴、紧固螺栓等标准件则做了亮面金属处理，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。从结构设计来看，该抓斗采用对称式四爪环抱布局，顶部设置标准安装法兰盘，可快速适配挖掘机、起重机等主机的工作臂连接接口，法兰盘下方集成液压油缸安装腔，内置的直线液压油缸作为动力输出部件，通过连杆机构将油缸的直线伸缩运动转化为爪臂的开合回转运动。每片爪臂都通过双铰接点与主体框架连接，运动过程中受力均匀，爪尖部分做了加厚耐磨处理与弧形内收设计，抓取物料时可以形成多点环抱受力，避免大块物料滑脱，铰接位置均设计了衬套安装位，可在实际生产中加装耐磨铜套降低磨损，延长设备使用寿命。设计过程中优先考虑了工况适应性，整体结构没有冗余的外凸部件，避免作业过程中与物料、周边结构发生碰撞，所有液压管路都设计了内置走线槽，既可以保护液压管路免受物料剐蹭，也让整体外观更加简洁规整。建模时对所有运动部件都做了运动干涉检查，模拟抓斗从完全张开到完全闭合的全行程运动，验证各部件在运动过程中不会出现卡滞、碰撞问题，各连接位置的螺栓孔、销轴孔都按照通用机械标准做了规格统一，方便后续出工程图直接用于生产加工。该抓斗可适配多种工程机械主机，用于废钢抓取、木材装卸、石块搬运等多种散料或不规则物料的装卸作业，结构紧凑、夹持力大，相比传统两爪抓斗拥有更好的物料包裹性，作业过程中物料散落率更低。
