带双耳挂钩的圆柱螺旋弹簧结构设计

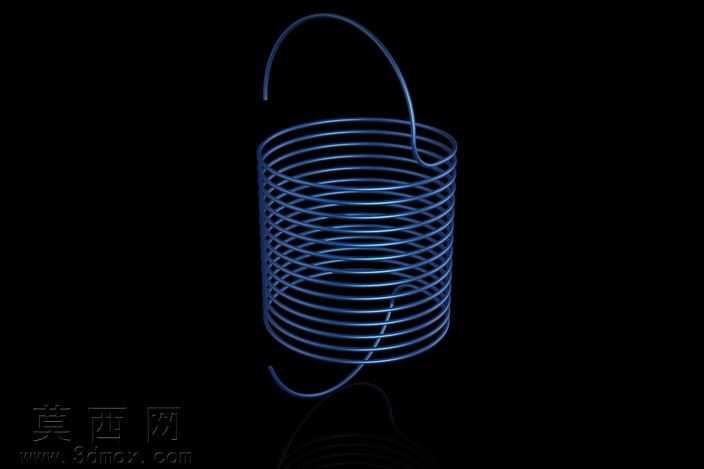

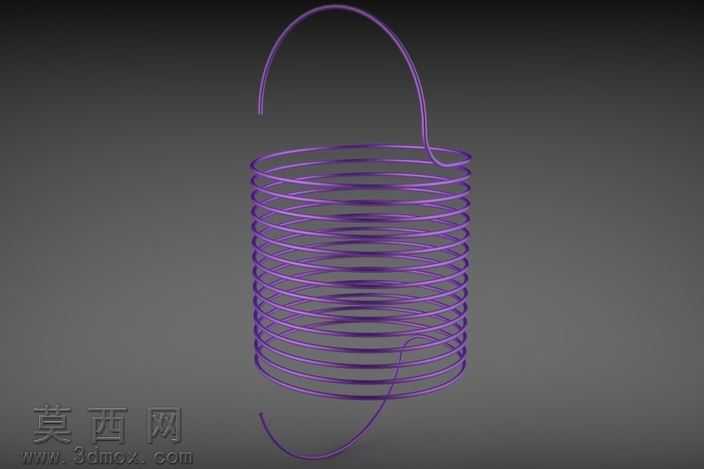

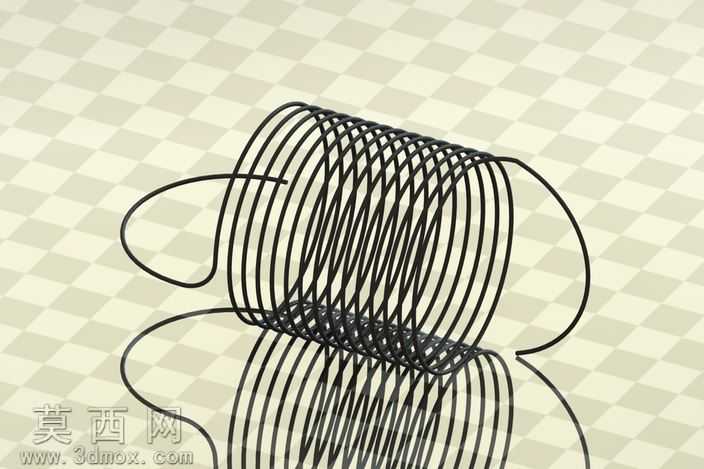

本作品为用于结构分析演示的圆柱螺旋拉伸弹簧三维建模成果，建模过程围绕弹簧的实际力学特性与结构参数展开，首先通过参数化草绘确定弹簧的中径基准，依据标注的外径、中端钢丝直径0.1256的参数，精准计算螺旋扫描的轨迹路径，确保簧圈部分的螺距、圈数符合拉伸弹簧的常规设计逻辑，两端的双耳挂钩结构采用草绘轮廓扫描的方式生成，挂钩的弯曲弧度、与簧圈端部的衔接位置经过反复调整，避免出现应力集中的尖锐转角，保证结构过渡顺滑。建模完成后对模型进行材质赋予，选用弹簧钢对应的金属材质，调整材质的反光度、粗糙度参数，模拟真实金属弹簧的哑光金属质感，同时搭建简洁的棋盘格展示场景，添加平面反射效果，呈现弹簧放置在光滑平面上的倒影，提升渲染的真实感。该模型的核心设计思路是作为结构分析的示例载体，完整还原拉伸弹簧的几何特征，簧圈部分的螺旋升角、钢丝截面的圆形轮廓都严格按照参数生成，两端挂钩的延伸角度、弯曲半径符合实际五金弹簧的加工成型逻辑，既可以用于展示圆柱螺旋拉伸弹簧的典型结构，也能够导入有限元分析软件，开展拉力载荷下的应力分布、形变位移等结构力学分析，帮助学习者理解弹簧类零件的受力特点与结构设计要点。建模过程中对螺旋扫描的轨迹线进行了分段处理，簧圈主体部分为等螺距螺旋线，两端过渡段采用变螺距轨迹衔接挂钩部分，避免几何特征出现断裂或畸变，保证模型的几何连续性，为后续的结构分析、工程图导出提供可靠的模型基础，渲染阶段采用柔和的漫反射光源，减少金属表面的过曝反光，清晰展现弹簧的圈数、挂钩形态以及整体轮廓，让观看者能够直观把握该弹簧的结构特点与参数特征。
