WinmanCETOP3集成式液压阀块结构设计

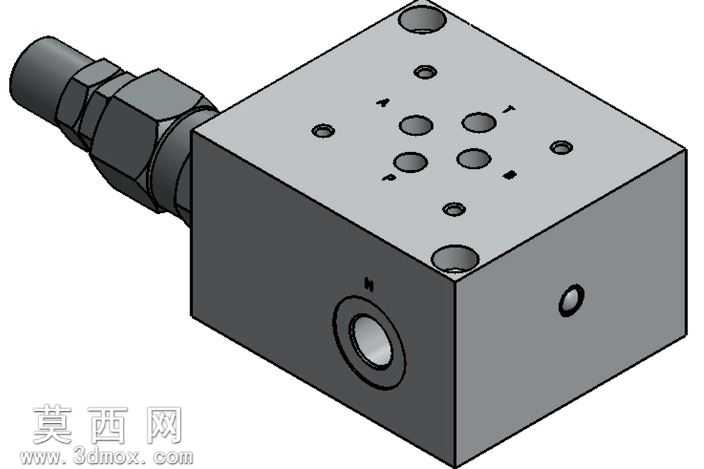

本作品为WinmanCETOP3规格的液压集成阀块三维设计，建模过程严格遵循液压阀块的设计规范与CETOP3安装标准，采用SolidWorks完成全参数化建模，通过基准面定位、草图绘制、特征拉伸切除等基础操作构建阀块主体结构，对所有安装孔、油道孔、外接接口进行精准尺寸约束，保证各孔位的同轴度、位置度符合液压元件的装配公差要求。模型渲染阶段采用金属哑光材质模拟液压阀块常用的碳钢发黑或铸铝氧化表面质感，对侧向外接油口的螺纹接头部分单独赋予金属光泽材质，区分接头与阀块主体的材质差异，通过环境光遮蔽效果凸显阀块顶面安装孔的排布层次，清晰呈现各油口的位置关系与连通逻辑。结构设计上，阀块采用立方体集成式布局，顶面按照CETOP3标准预留标准液压阀的安装孔位与通油孔，各孔位按照标准间距排布，可直接适配对应规格的方向阀、压力阀等叠加式液压元件；侧面设置外接管路的螺纹接口，用于连接液压系统的进出油管路与外部执行元件，内部通过精心设计的斜孔、直孔组合实现油路的连通，避免油道交叉干涉，同时优化油道转角的工艺结构，减少液压油流动过程中的压力损失与紊流现象。设计过程中充分考虑阀块的加工工艺性，所有孔道的深度、孔径均符合常规钻削加工的可达性要求，避免出现过深的盲孔与无法加工的交叉死角，同时在阀块边角设置合理的倒角工艺，去除锐边防止装配过程中划伤密封件与操作人员。模型完整还原了液压阀块的所有结构细节，包括顶面的定位销孔、固定螺栓孔、通油孔，侧面的外接油口、工艺堵头孔位，可直接用于液压系统的装配干涉检查、油路原理验证以及后续的工程图纸导出，为液压集成系统的设计优化提供可靠的三维模型支撑，帮助设计人员提前排查阀块内部油道连通错误、外部元件装配干涉等问题，缩短液压阀组的设计迭代周期。
