集成式液压阀板油路结构三维设计

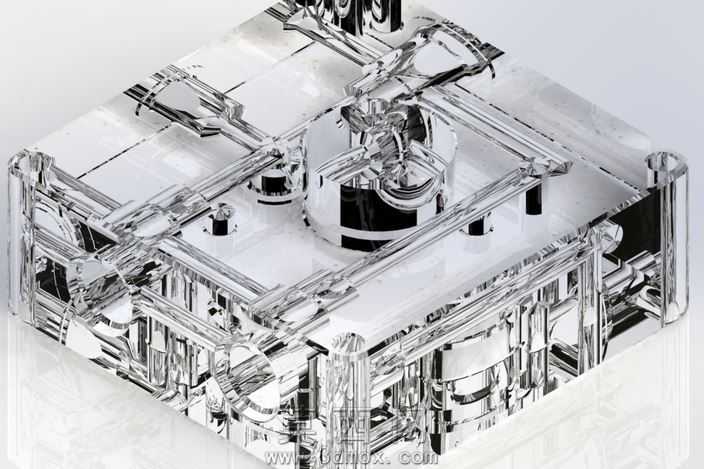

本作品为液压系统核心的集成式液压板三维设计，采用SolidWorks软件完成全参数化建模，建模过程中严格遵循液压元件安装的尺寸规范，对板体上的各类安装孔位、通油孔道、定位槽、密封槽结构进行了精准的特征绘制，所有孔位的同轴度、孔道间距、安装面平面度均按照液压元件通用安装标准设定参数，保证后续装配时各类液压阀、接头能够精准对位，避免出现安装干涉、密封失效的问题。模型渲染阶段采用了金属镀铬材质模拟液压板加工完成后的表面处理效果，通过调整材质的反射率、粗糙度参数，还原出金属机加工表面的亮面质感，同时对内部交叉的油道结构做了半透明可视化处理，能够清晰展示不同油路的走向、连通关系，方便设计人员核查油路是否存在串通、死角等设计缺陷。结构设计上采用了集成化布局思路，将原本分散安装的多个液压阀的通油路径整合在同一块板体内部，大幅减少了外接管路的使用数量，既降低了液压系统的管路泄漏风险，也有效缩小了整套液压系统的安装占用空间。设计过程中对油道的通径做了匹配流量的参数计算，不同压力等级的油道设置了对应的壁厚，保证板体在额定工作压力下具备足够的结构强度，同时对安装面的密封槽尺寸做了标准化设计，适配常规的O型密封圈规格，无需定制特殊密封件即可实现可靠的端面密封。模型还预留了标准的安装固定孔位，可直接适配通用的液压站安装机架，整体结构紧凑合理，油路布局清晰，能够直接用于液压站的设计选型、装配模拟以及教学演示场景。
