渐开线花键孔齿轮轴精密三维设计

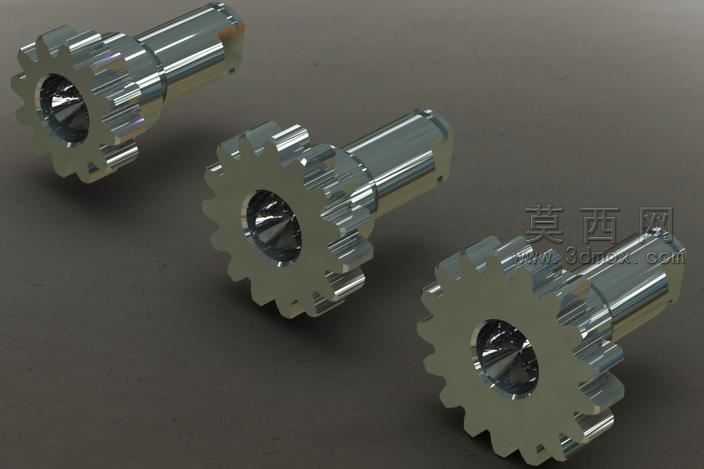

本齿轮轴三维模型采用参数化建模方式构建，建模过程中先以齿轮轴的中心轴线为基准建立全局坐标系，依次完成轴段、齿部、内花键的特征创建。齿部采用渐开线齿形设计，通过方程式驱动齿廓曲线生成，严格遵循标准渐开线齿轮的齿形参数，保证齿顶高、齿根高、齿距等参数符合传动设计规范，齿面过渡圆角做了平滑处理，避免应力集中问题。内孔采用矩形花键结构，花键的键齿均匀分布在内孔圆周上，建模时通过圆周阵列特征完成所有键齿的创建，保证键齿的位置度与对称度精度，花键齿侧与内孔轴线的平行度也在建模中做了参数约束。轴段部分根据装配需求设计了不同直径的阶梯结构，各轴段之间的过渡圆角按照机械设计标准设置，既满足装配时的定位需求，也兼顾了轴类零件的抗弯抗扭强度要求。材质渲染阶段采用金属合金钢材质，调整材质的反射率、粗糙度参数，模拟真实金属加工后的表面光泽效果，渲染时采用三点布光方式，主光提供主要照明突出齿形轮廓，辅光消除暗部死黑，补光勾勒零件边缘轮廓，最终呈现出金属零件的精密质感。设计过程中充分考虑了齿轮轴的实际工况，齿部与轴身采用一体化结构设计，避免了装配带来的同轴度误差，内花键的设计可以保证齿轮轴与配套花键轴的可靠连接，传递更大扭矩的同时保证传动的同轴精度。各特征之间添加了完整的几何约束与尺寸约束，后续修改参数时可以快速调整齿形模数、齿数、轴段长度、花键参数等关键尺寸，适配不同的传动设计需求，模型的特征树结构清晰，便于后续的工程图生成、有限元分析以及数控加工编程使用。
