多功能设备安装固定钣金支架结构设计

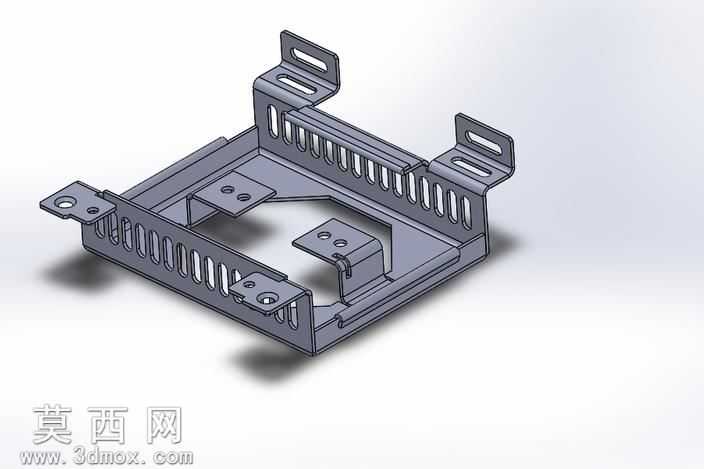

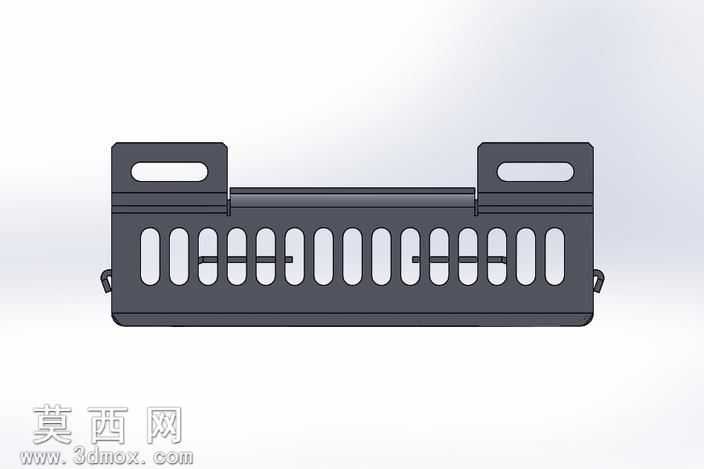

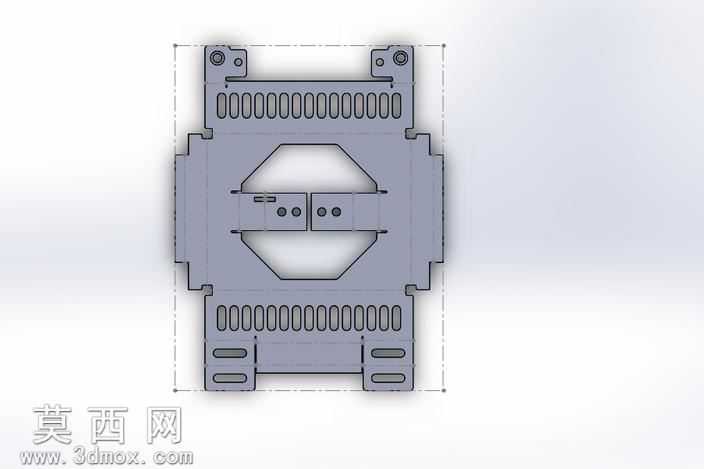

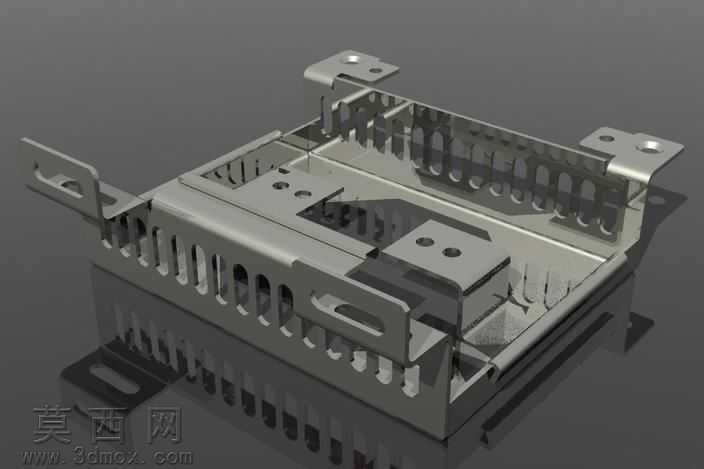

该作品为典型的钣金类安装固定支架，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工的工艺逻辑，从基础平板草图绘制开始，依次完成基体法兰创建、边线法兰折弯、拉伸切除、阵列特征等步骤，所有折弯参数均匹配常规钣金冲压折弯的工艺公差要求，避免出现无法加工的锐角干涉、折弯余量不足等问题。模型的材质设定为常规冷轧镀锌钢板，渲染阶段采用金属哑光质感材质，还原真实钣金件的表面磨砂镀锌效果，通过环境光影调整清晰呈现结构的折弯层次、孔位分布与槽体细节，阴影效果柔和自然，能够直观展示成品的装配空间关系。从结构设计来看，支架主体为围合式槽型底座，底座平面预留多组不同规格的安装定位孔，用于适配内部功能模块的螺丝固定需求；底座两侧向上延伸出带长圆孔的安装支耳，长圆孔设计可吸收装配公差，方便支架整体与外部设备机架的对位安装；侧壁均匀排布长条型散热通槽，既可以减轻支架整体重量，又能为内部安装的电子或机械元件提供通风散热通道，同时侧壁的翻边结构有效提升了薄板钣金的整体结构强度，避免薄板受力发生形变。设计过程中充分考虑钣金加工的经济性，所有特征均采用常规冲压、折弯工艺即可实现，无需额外的焊接或二次机加工工序，相邻折弯边预留了足够的工艺避让缺口，防止折弯时出现材料拉扯变形的问题；支耳与底座的连接位置做了圆角过渡处理，既减少了应力集中风险，也去除了锋利锐边提升装配安全性。整体结构紧凑合理，在满足安装固定、散热、承重功能的前提下，最大化压缩了支架的占用空间，可作为工控设备、小型电子模组、驱动模块的通用安装承载支架使用，建模过程中所有特征均保留完整参数，可根据实际安装需求快速调整孔位间距、折弯高度、板材厚度等参数，适配不同规格的安装场景。
