大风量双通量空气处理机组结构设计

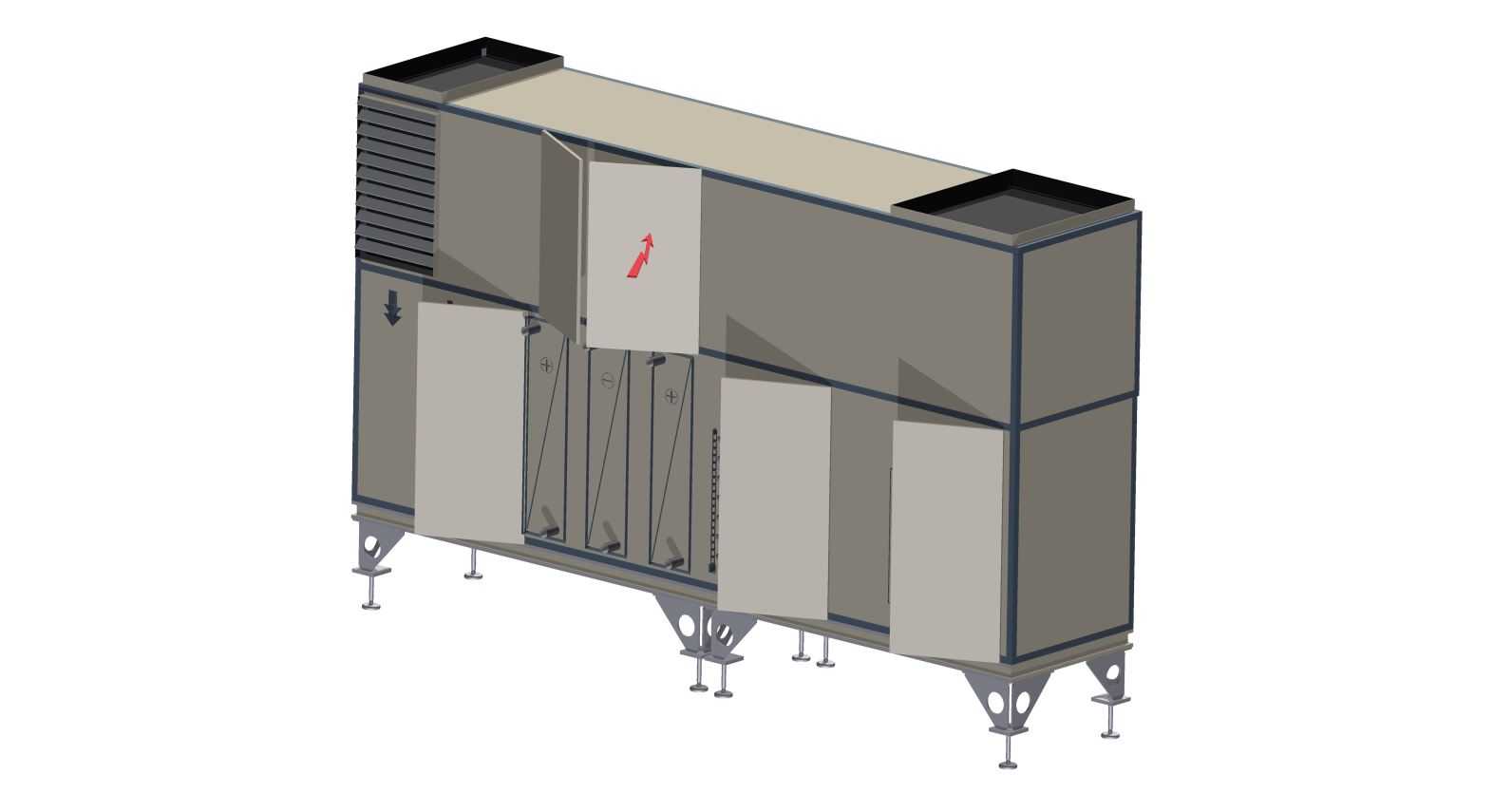

　　这款8000m³/h风量的双通量空气处理设备，主要面向工业涂装车间、大型焊接作业区这类存在集中废气散逸的作业场景，承担车间内含尘、含挥发性废气的收集与多级过滤处理职能，可对接车间顶部排风管路，也可独立布置在产尘工位侧方完成局部通风净化。设备采用立式模块化箱体布局，整体为长方体拼接结构，底部配置可调节支撑脚，能适配车间地面存在30mm以内的高度差，安装时无需额外做整体地基找平，单组支脚承重按满箱滤材总重量的1.5倍做冗余设计，避免长期运行出现箱体倾斜漏风问题。箱体侧面设置多扇独立检修门，每扇门对应内部一级过滤、二级吸附、均流段等不同功能舱室，检修门边缘加装三元乙丙密封胶条，关闭后通过侧边快拆压扣锁紧，运行时漏风率控制在2%以内，

　　日常更换滤材时无需拆解整体箱体，仅需打开对应舱室的检修门即可完成操作，大幅缩短运维停机时间。设备顶部设置两个独立的进出风接口，分别对接进风管路与排风管路，接口尺寸按8000m³/h风量下12m/s的管内风速设计，避免风速过高带来的管路风噪与压损过大问题。内部流道采用渐变式扩压设计，气流从进风口进入后先经过一级均流板分散，避免局部风速过高冲刷滤材导致滤材局部过早失效，再依次经过初效过滤段、中效吸附段完成空气净化，最后从顶部出风口排出。箱体外壳采用1.5mm厚冷轧钢板折弯拼接，内部做加强筋排布，避免风机运行时箱体壁面产生共振噪音，板材拼接处满焊后做密封处理，防止含尘废气从拼接缝隙溢出。设计阶段充分考虑了厂房内的运输安装边界，

　　整体宽度控制在2.2m以内，可顺利通过标准工业厂房的货运通道与车间门，单模块最大重量控制在1.2t以内，常规车间3t叉车即可完成场内转运就位，无需调用大型吊装设备。设备支脚预留了地脚螺栓安装孔，若布置在室外或有振动管控要求的车间，可通过膨胀螺栓与地面固定，进一步提升运行稳定性。
