手动齿轮齿条式推拉顶升作业装置

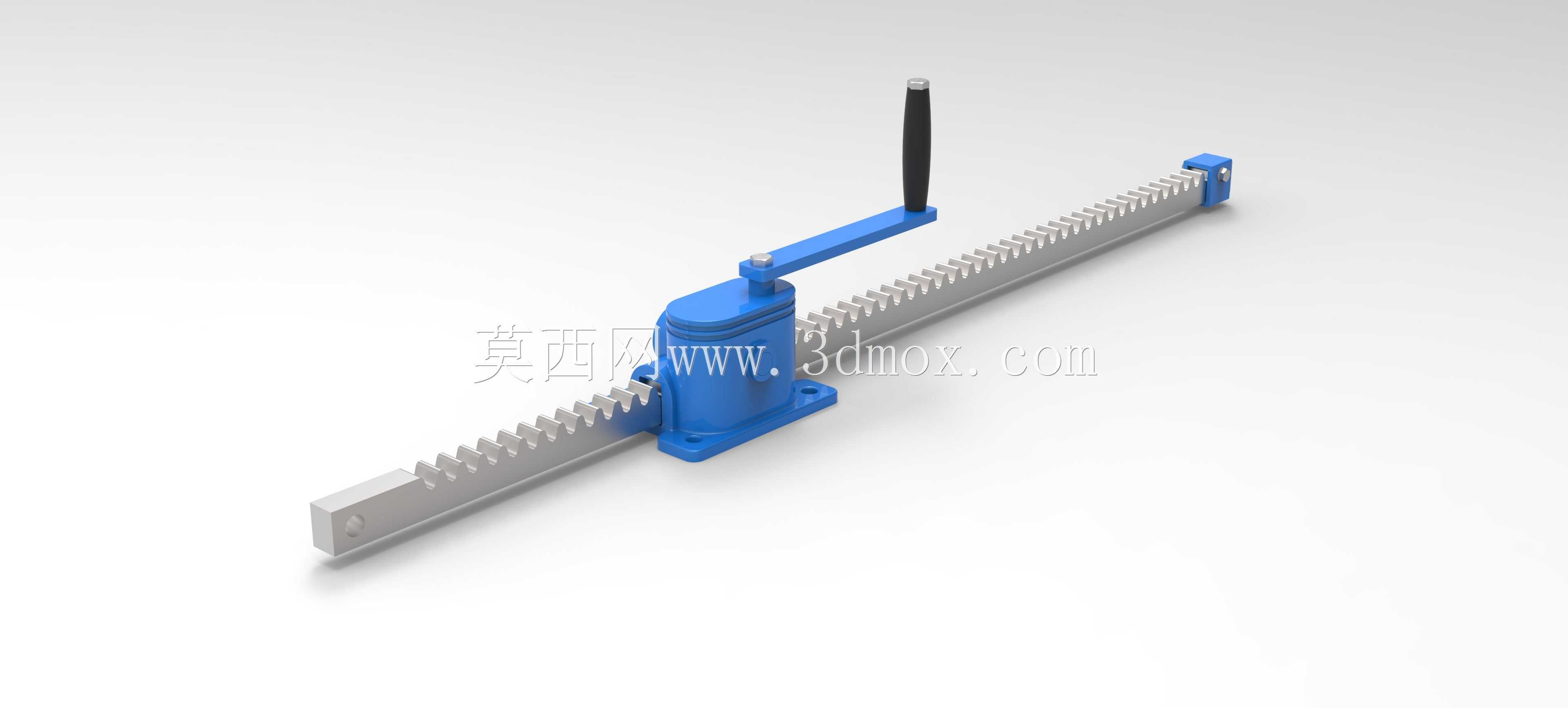

　　该装置核心采用齿轮齿条啮合传动结构，搭配手动摇柄输入动力，可同时实现直线推拉作业与垂直方向的重物支撑顶升功能，在设备检修、工位物料移位、重型构件临时就位等场景中适配性极强，尤其适合无动力气源、电源的野外作业或狭小空间内的轻载起重移位工况。从结构设计逻辑来看，整体采用基座固定式安装思路，蓝色铸铁基座预留了螺栓安装孔位，可直接固定在钢制机架、混凝土基础或作业平台面上，安装时需保证基座安装面的平面度公差不超过0.2mm/m，避免齿条运行时出现卡滞、偏磨问题。齿条部分采用长条形调质钢加工，齿面做了高频淬火处理，硬度可达HRC45-50，能承受额定载荷下的反复啮合冲击，齿条总行程覆盖1000mm至1200mm区间，

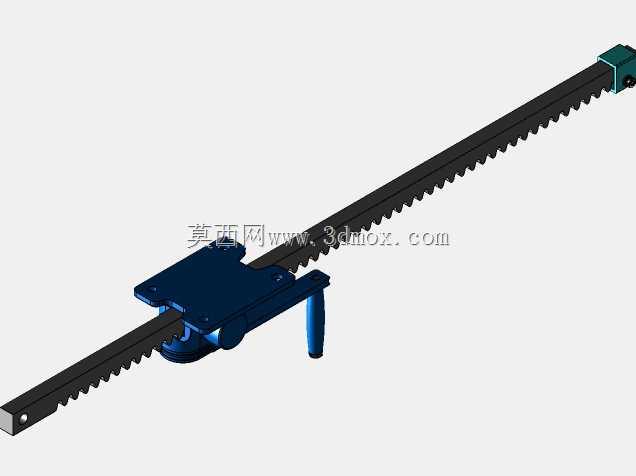

　　可满足多数常规工位的移位距离需求，齿条两端设置了硬限位挡块，防止操作时摇柄超程导致齿轮脱啮。摇柄部分采用加长力臂设计，握持处套有防滑绝缘胶套，操作时可通过较小的手摇输入力获得较大的齿条输出推力，传动比经过匹配计算，单人操作即可推动数吨级的水平载荷，或顶升对应额定重量的垂直重物。模型仅还原了设备的外部整体轮廓与安装接口尺寸，未对内部棘爪锁止结构、轴承配合细节做内部拆解，足够支撑设备选型阶段的布局校核、安装空间模拟工作。在产线布局设计时，需预留摇柄的全周操作空间，摇柄转动半径范围内不得布置其他管线、构件，避免操作时出现干涉；齿条伸出端的连接接口可根据实际作业需求加装推板、吊钩、顶升托盘等适配工装，拓展不同的作业功能。日常维护层面，需定期在齿条齿面、齿轮啮合处涂抹锂基润滑脂，减少齿面磨损，延长设备使用寿命，基座固定螺栓需定期检查预紧力，防止重载作业时基座移位引发安全隐患。
