带安装支架的远程通讯天线结构设计

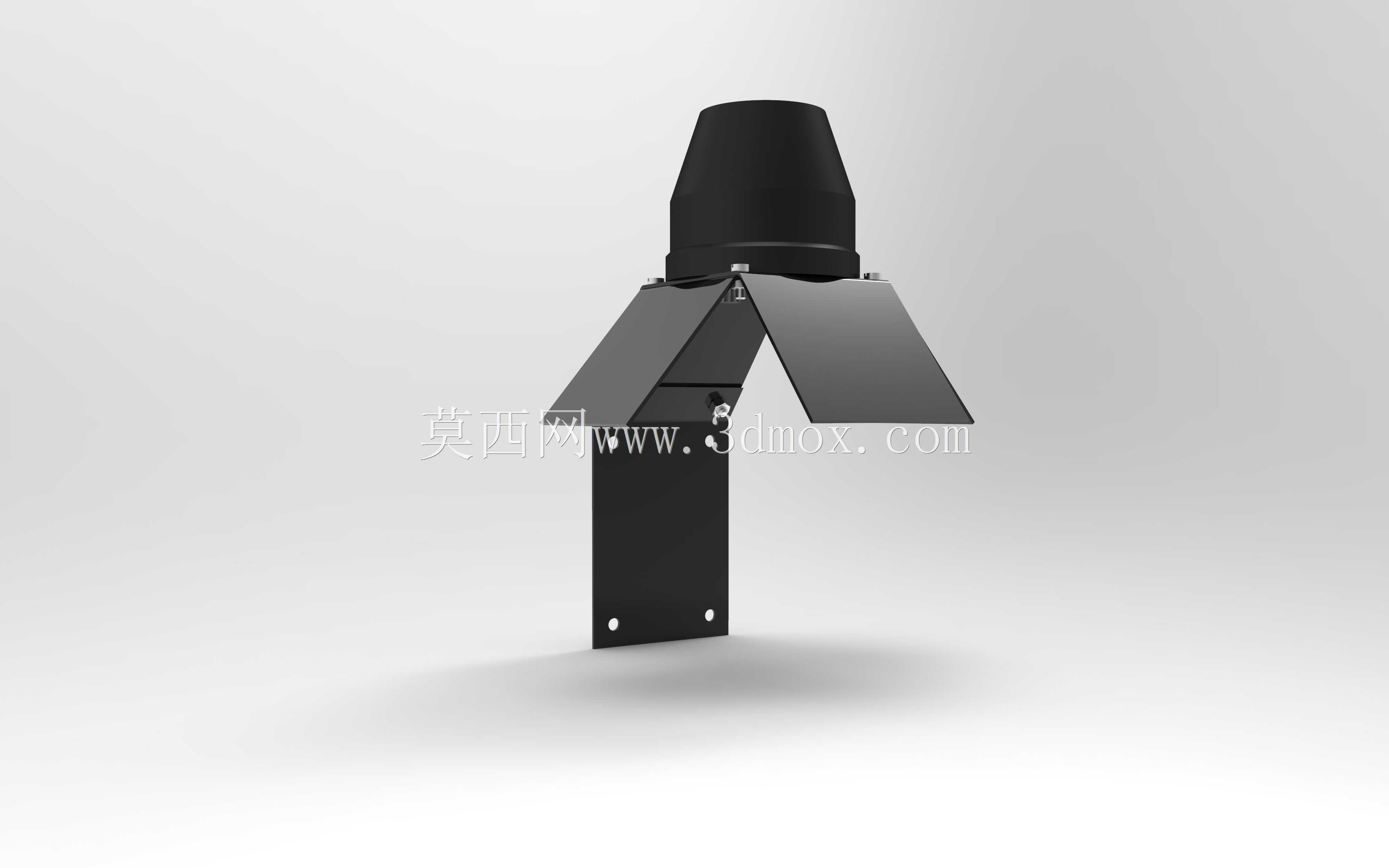

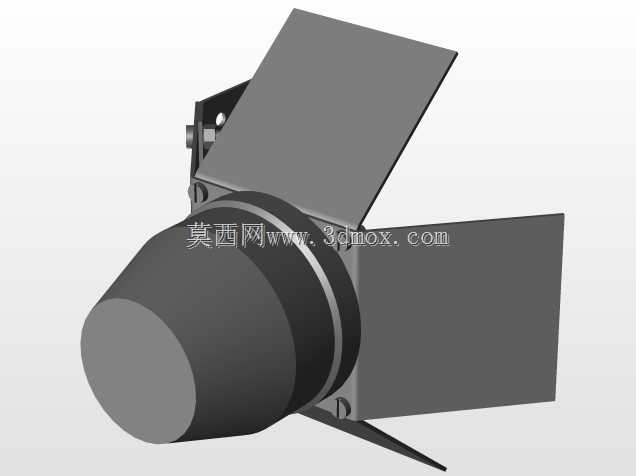

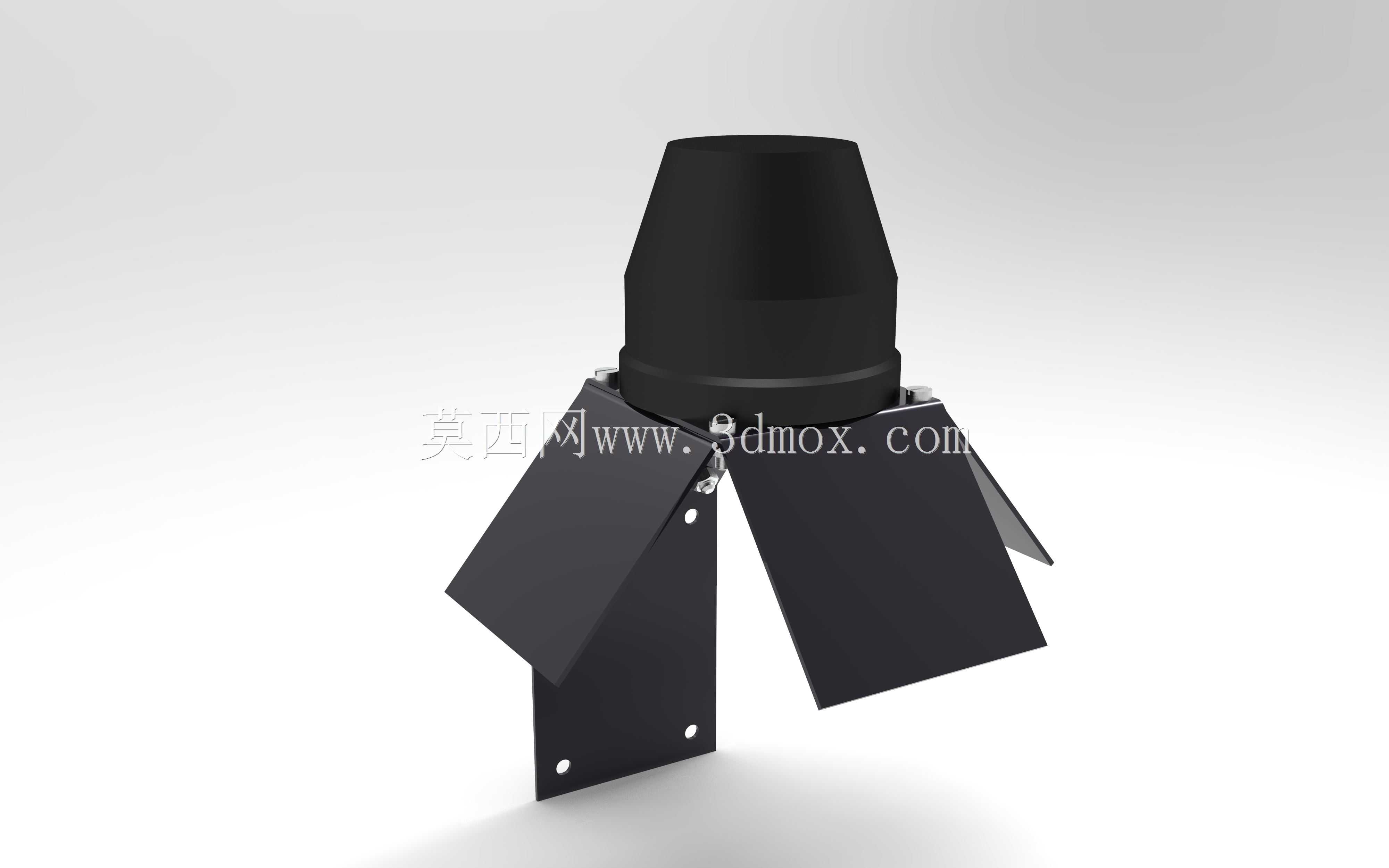

　　这类带安装支架的远程天线，多应用在户外信号补盲、工业厂区无线组网、野外监测站点的数据传输场景中，核心作用是完成远距离射频信号的收发，保障通讯链路的稳定。从结构设计来看，天线主体采用锥台形的防护外壳，这种外形一方面能降低户外风阻，减少强风环境下的结构受力，另一方面锥面结构不易积水积雪，能降低长期户外使用的环境侵蚀风险。天线下方的三片斜向导流板，除了辅助优化信号辐射方向的遮挡问题，还能在降雨时引导水流顺着板件滑落，避免雨水顺着安装缝隙渗入天线内部的射频模块区域。

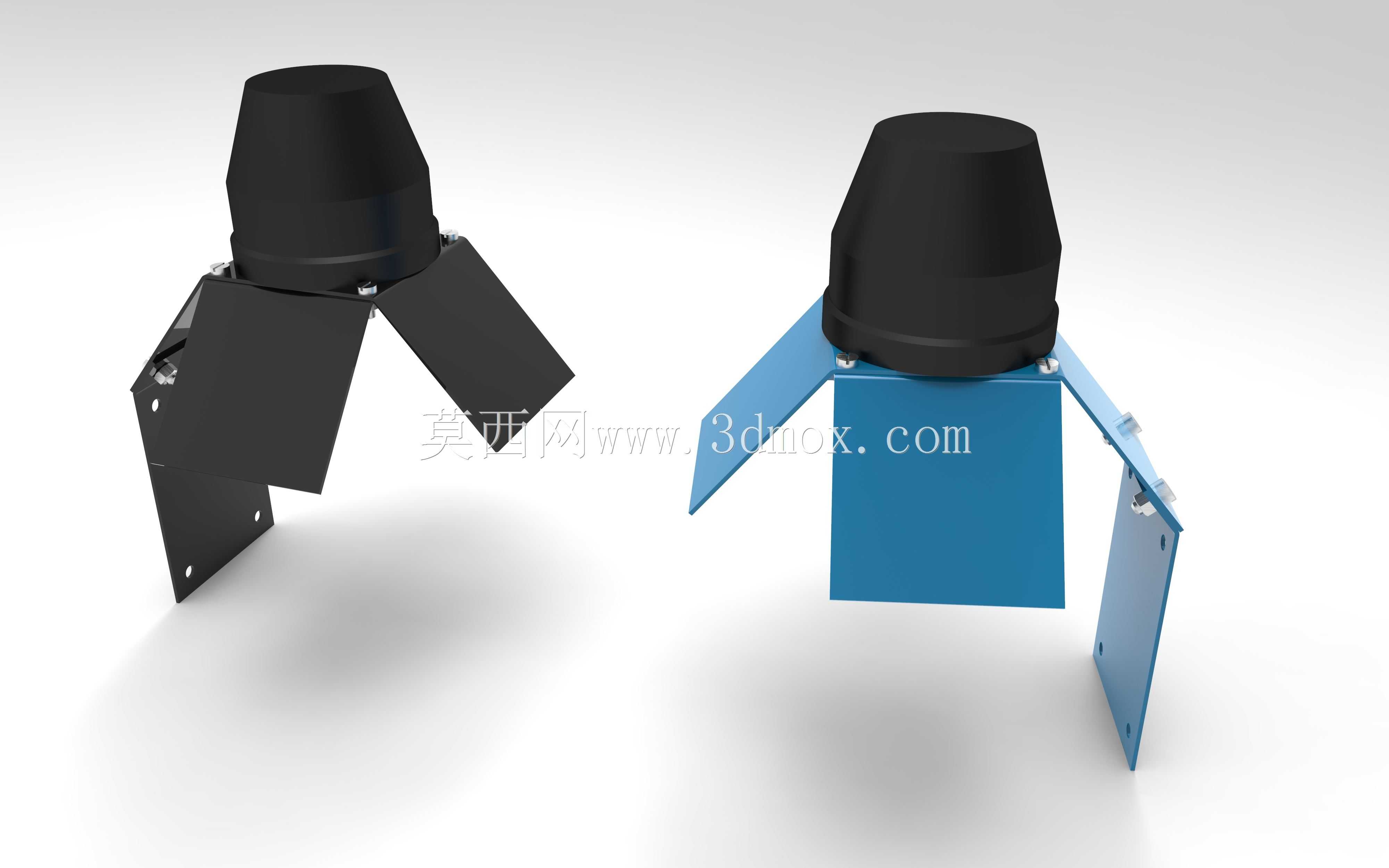

　　配套的安装支架采用立式钣金折弯结构，底部预留两个对称的安装孔位，适配常见的墙面抱杆、设备舱顶、监控立杆等安装基面，安装孔的间距按照通用户外通讯设备的安装规范设定，能兼容常规的膨胀螺栓、U型抱箍等固定件，安装时不需要额外定制转接件，降低现场施工的适配成本。支架的竖直段做了加高设计，能让天线主体高出安装基面一定高度，避开基面周边的金属遮挡物对信号的衰减影响，同时支架与天线主体的连接位置设置了可微调的铰接结构，安装时可以根据实际信号覆盖方向，小范围调整天线的俯仰角度，不需要重新拆装固定件。

　　设计过程中，支架的板材厚度经过受力核算，能满足常规户外12级大风下的结构强度要求，不会出现支架变形导致天线指向偏移的问题；天线外壳与支架的连接缝隙处预留了密封胶圈的安装槽，装配后可实现IP65级的防护能力，适配多雨、多尘的户外使用环境。天线主体的内部腔体预留了射频模块的安装空间，外壳内壁做了防滑的安装筋位，方便内部模块的定位固定，减少装配时的对位调整时间。整体结构没有冗余的异形零件，所有钣金件都采用常规折弯工艺即可加工，塑料外壳采用一体注塑成型，量产时的加工成本可控，同时零件的拆分逻辑充分考虑了后期维护的便利性，天线主体与支架采用快拆螺丝连接，后期更换射频模块或者维护天线时，不需要拆卸整个安装支架，仅需拆下天线主体即可完成操作。
