机用虎钳夹紧机构三维结构设计

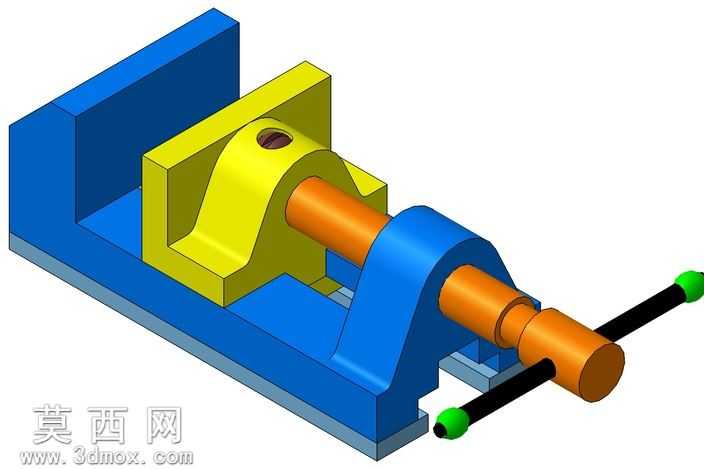

本作品为机用虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的设计规范，先完成整体装配基准的搭建，以固定钳身底座作为装配主基准，依次完成固定钳口座、活动钳身、传动丝杠、操作手柄、导向滑轨等零部件的建模与装配约束。建模阶段对各零件的配合公差进行了合理预留，丝杠与活动钳身的螺旋传动副采用同轴度、轴向限位的约束设置，保证活动钳身可沿底座导轨做平稳的直线往复运动，实现对工件的夹紧与松脱动作。材质渲染阶段，对固定钳身、活动钳身等铸铁类零件赋予哑光蓝灰色金属漆材质，还原铸铁件的磨砂质感；传动丝杠、操作手柄等钢制零件赋予亮橙色金属材质，区分传动件与支撑件的视觉层次；手柄端部的防滑握头赋予高饱和度绿色塑胶材质，还原实际产品的操作端标识设计，整体渲染采用等轴测视角，清晰展现虎钳的内部传动逻辑与外部轮廓结构。设计思路围绕手动夹紧工装的实用需求展开，固定钳身采用L型一体式结构保证夹持刚性，活动钳身与丝杠的连接部位设置了防转限位结构，避免夹紧过程中活动钳身随丝杠转动发生偏转，钳口部位预留了可更换钳口板的安装位，可根据不同工件的夹持需求更换光面、齿面等不同类型的钳口板，丝杠端部设置了轴向定位结构，保证丝杠转动时仅传递周向扭矩不发生轴向窜动，整体结构紧凑，传动路径清晰，完全符合手动虎钳的实际工作原理，可作为机械原理教学、工装夹具设计参考的三维数字化模型，各零部件均可单独导出用于工程图生成、运动仿真分析等后续设计环节。
