自动人力车后轮支撑连接橡胶防尘套

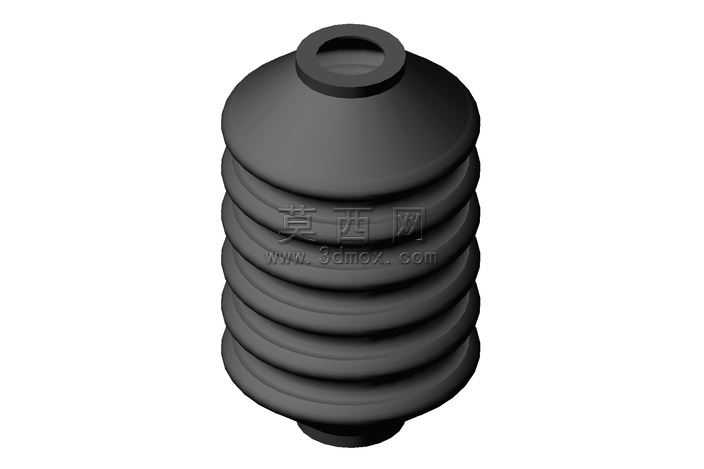

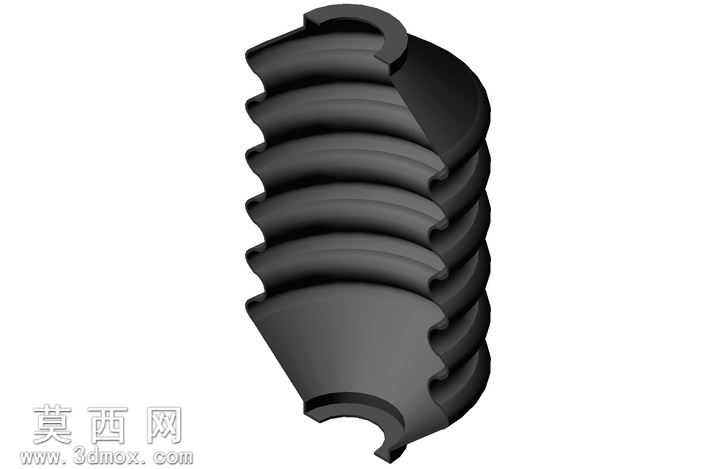

本模型为自动人力车后轮支撑连接部位的橡胶零部件，采用三维参数化建模方式完成全结构构建，建模过程中首先通过旋转凸台指令生成部件的基础回转基体，精准匹配两端连接接口的内径、外径尺寸，确保上端小口径接口可与后轮支撑构件紧密套接，下端大口径结构可完整包覆后轮车轴连接端。随后通过多道环形波纹结构的阵列切除与凸台叠加，构建出部件中段的褶皱伸缩结构，每一道波纹的圆弧半径、褶皱间距都经过参数校准，既保证橡胶部件可随连接部位的相对位移产生适配性形变，又避免褶皱过度挤压出现应力集中导致的开裂问题。材质设置上选用丁腈橡胶材质参数，调整漫反射颜色为哑光深黑色，设置合适的粗糙度与弹性形变参数，还原橡胶部件表面的半哑光质感与软质材料特性，渲染过程中通过环境光遮蔽效果突出褶皱结构的层次感，清晰展现每一道环形波纹的曲面过渡效果。结构设计上，部件整体为中空回转结构，上下两端的接口处做了加厚处理，提升接口位置的抗撕裂强度，中段的波纹褶皱沿轴向均匀分布，每道褶皱的内外壁都做了圆角过渡处理，消除尖锐棱角带来的应力集中点，同时褶皱的伸缩行程经过测算，可完全覆盖后轮支撑与车轴连接部位在行驶过程中的最大相对位移量，既可以阻挡行驶过程中泥水、沙尘进入连接铰接部位，减少铰接构件的磨损，又能通过橡胶自身的弹性特性缓冲行驶过程中传递到连接部位的震动，提升构件连接的稳定性。设计过程中充分考虑橡胶件的成型工艺特性，所有壁厚保持均匀一致，避免出现壁厚突变导致的硫化成型缺陷，同时在两端接口的边缘位置做了微小的倒角处理，既方便装配时的套接操作，也能避免使用过程中接口边缘被剐蹭撕裂。
