管道作业专用手动管虎钳结构设计

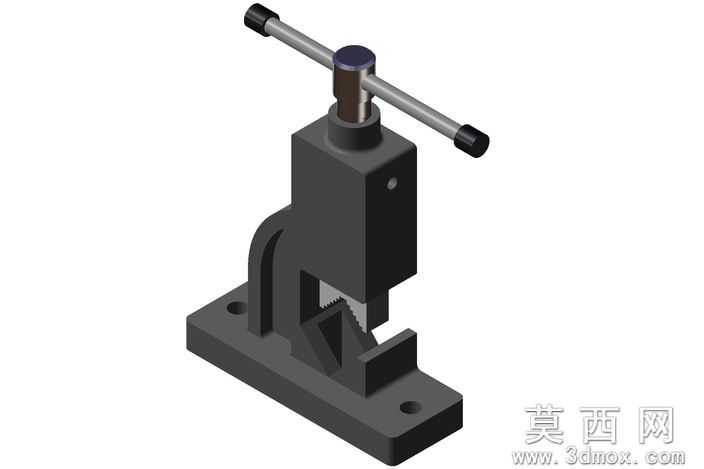

本模型为管道施工作业专用的手动管虎钳三维设计成果，建模过程严格遵循机械加工类工装的实际生产尺寸逻辑，在三维建模环境中完成全零件的参数化搭建，从底部安装基座开始逐步构建各功能部件，确保每一处结构的尺寸公差符合五金工具的通用设计规范。模型渲染阶段采用哑光金属材质模拟铸铁主体的厚重质感，操作杆部分搭配防滑橡胶握把的哑光黑材质，钳口齿牙部分做了高硬度金属的质感区分，通过光影调整清晰展现各部件的装配层级与结构边界，整体渲染效果还原了实物工具的真实视觉特征。结构设计上，该管虎钳采用立式螺旋进给结构，底部为带安装孔的一体式铸铁基座，可通过螺栓快速固定在工作台或木板上，方便不同作业场景的转运与固定；主体支架采用L型一体式承重结构，保证夹紧管道时的结构刚性，避免受力变形；顶部设置T型手动操作杆，通过梯形螺纹传动带动活动钳块上下进给，钳口位置设计有适配圆形管道的V型定位槽，槽面加工有细密防滑齿牙，可在夹紧水管、蒸汽管道等圆形管材时提供足够的摩擦力，防止管材转动打滑，适配切割、套丝等多道管道加工工序的装夹需求。设计思路围绕管道施工的实际使用场景展开，摒弃了复杂的附加结构，整体采用模块化装配设计，所有零件均可实现单独拆解加工，基座、支架、进给螺杆、活动钳块、操作杆等部件均采用常规机械加工工艺即可生产，无需特殊定制加工设备，有效控制工具的生产制造成本；同时在操作杆两端设置防滑握套，提升手动操作时的握持舒适度，V型钳口的齿牙角度经过反复调整，既保证足够的夹紧力，又避免齿牙过度咬合损伤管道外壁，兼顾装夹稳定性与管材保护性，整体结构紧凑，操作逻辑简单，无需额外动力源即可完成各类圆形管材的装夹固定，完全适配水管工、蒸汽管道工的现场作业需求，可作为管道施工类工装设计的参考案例，也可用于五金工具类产品的结构教学演示。
