立式带座止推轴承组件三维结构设计

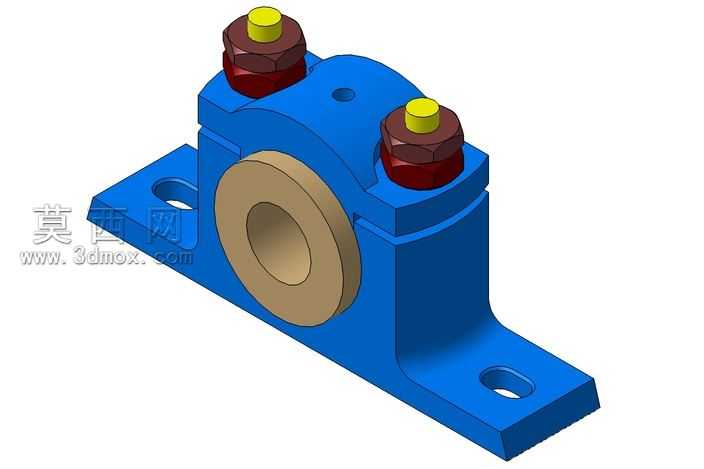

本作品为立式带座止推轴承装配组件的三维参数化建模成果，建模过程严格遵循机械设计规范，先完成各独立零件的结构绘制再进行整体装配约束，完整还原了实体组件的结构逻辑与装配关系。建模阶段首先构建一体式铸造型轴承基座，基座采用L型立式支撑结构，底部设计两个对称的腰型安装孔，用于组件在安装面的位置微调与螺栓固定，基座主体的轴承安装腔与轴瓦配合面严格按照同轴度公差要求绘制，保证后续轴系安装的回转精度。其次构建铜质轴瓦零件，轴瓦采用带凸缘的衬套结构，凸缘端面与基座安装腔端面贴合实现轴向定位，内孔为光滑回转面用于适配转轴，建模时对轴瓦与基座的配合面预留了合理的装配间隙，符合实际机械装配的公差要求。随后完成顶部紧固组件的建模，包含两个对称布置的六角锁紧螺母、配套螺栓以及顶部的黄色防护堵头，螺栓贯穿基座上盖与底座实现轴承腔的锁紧固定，螺母与螺栓的螺纹特征采用简化示意建模，既保证视觉辨识度又控制模型整体面数，顶部防护堵头采用过盈配合的装配约束，模拟实际产品的防尘密封作用。材质与渲染阶段，为不同零件赋予匹配实际工业产品的材质属性：基座主体赋予蓝色哑光烤漆材质，还原铸铁件喷涂工业漆的视觉效果；铜质轴瓦赋予黄铜金属材质，添加轻微的表面粗糙度模拟铜合金衬套的加工质感；锁紧螺母与螺栓赋予深棕红色金属材质，模拟经过发黑处理的高强度紧固件外观；顶部防护堵头赋予亮黄色塑料材质，形成清晰的视觉区分。渲染时采用柔和的工业产品展示光源，从多个角度打光突出零件的轮廓特征与装配层次，阴影效果柔和自然，清晰展现各零件的位置关系与结构细节。整体装配采用自下而上的设计思路，先验证单个零件的结构合理性，再通过同轴、贴合、对齐等装配约束完成整体组合，完整呈现了止推轴承组件依靠基座提供支撑、兼容转轴回转、通过紧固件实现锁紧固定的功能逻辑，模型结构完整无缺失零件，装配关系符合机械设计原理，可用于机械结构教学、产品展示以及相关设备的配套设计参考。
