V型夹紧工装夹具三维结构设计

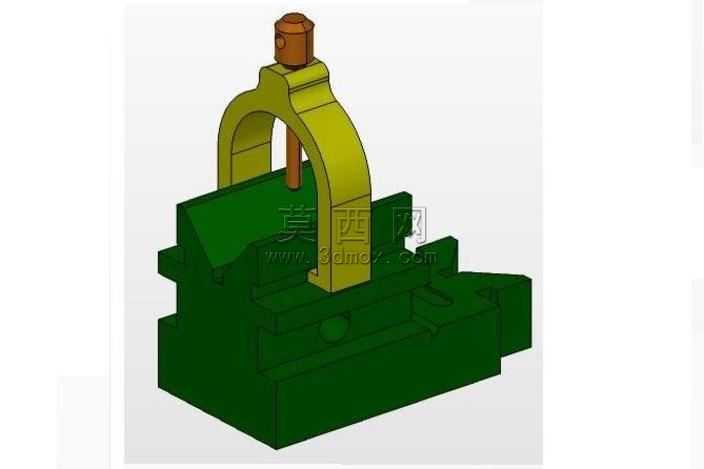

本模型为精密机加工用V型夹紧工装，整体采用三维参数化建模完成，各部件尺寸严格遵循机械装夹设计规范，可直接用于机加工工艺参考或工装设计教学演示。建模过程中首先完成底座基体的特征构建，底座采用整体式矩形铸铁结构设计，预留有工作台安装定位槽与螺栓过孔，保证工装安装后的整体刚性；底座上部集成90度开口V型定位槽，槽体底部设计有排屑小凹槽，可避免加工切屑堆积影响工件定位精度，V型槽两侧定位面经过平面度公差约束，保证圆棒类、管件类工件装夹后的同轴度定位要求。夹紧机构采用拱形弓架结构设计，弓架与底座通过侧边定位槽实现滑动配合，可根据不同直径工件调整夹紧行程，弓架顶部集成螺纹传动压紧结构，压紧螺杆顶部设计有六角拧动端头，可通过扳手施加夹紧力，螺杆下端设计有圆弧压头，压头与工件接触面做防滑处理，避免夹紧过程中工件表面出现压痕或打滑偏移。材质渲染阶段，底座与V型定位块采用深绿色铸铁材质表现，还原铸铁工装的哑光金属质感，表面添加细微的铸造纹理与使用磨损痕迹，提升模型真实感；拱形弓架采用黄绿色铸钢材质渲染，表面做轻度氧化质感处理，与底座形成视觉区分；压紧螺杆采用黄铜色金属材质，突出传动部件的金属光泽，各部件装配间隙做真实还原，可直观展示工装的活动行程与装夹逻辑。设计思路围绕通用机加工装夹需求展开，兼顾不同直径圆棒、管件的钻孔、铣削加工装夹需求，整体结构简单可靠，夹紧力传递直接，无需复杂辅助机构即可实现工件的快速定位与夹紧，V型定位结构自带对中特性，可保证工件轴线与加工基准的位置精度，底部排屑槽的设计有效解决了连续加工过程中的切屑清理问题，侧边的滑动导向结构保证弓架夹紧过程中不会出现偏斜，避免压伤工件表面，整体模型装配关系完整，无干涉特征，可直接导出用于工程图生成或3D打印验证。
