可调节开合式百叶通风格栅结构设计

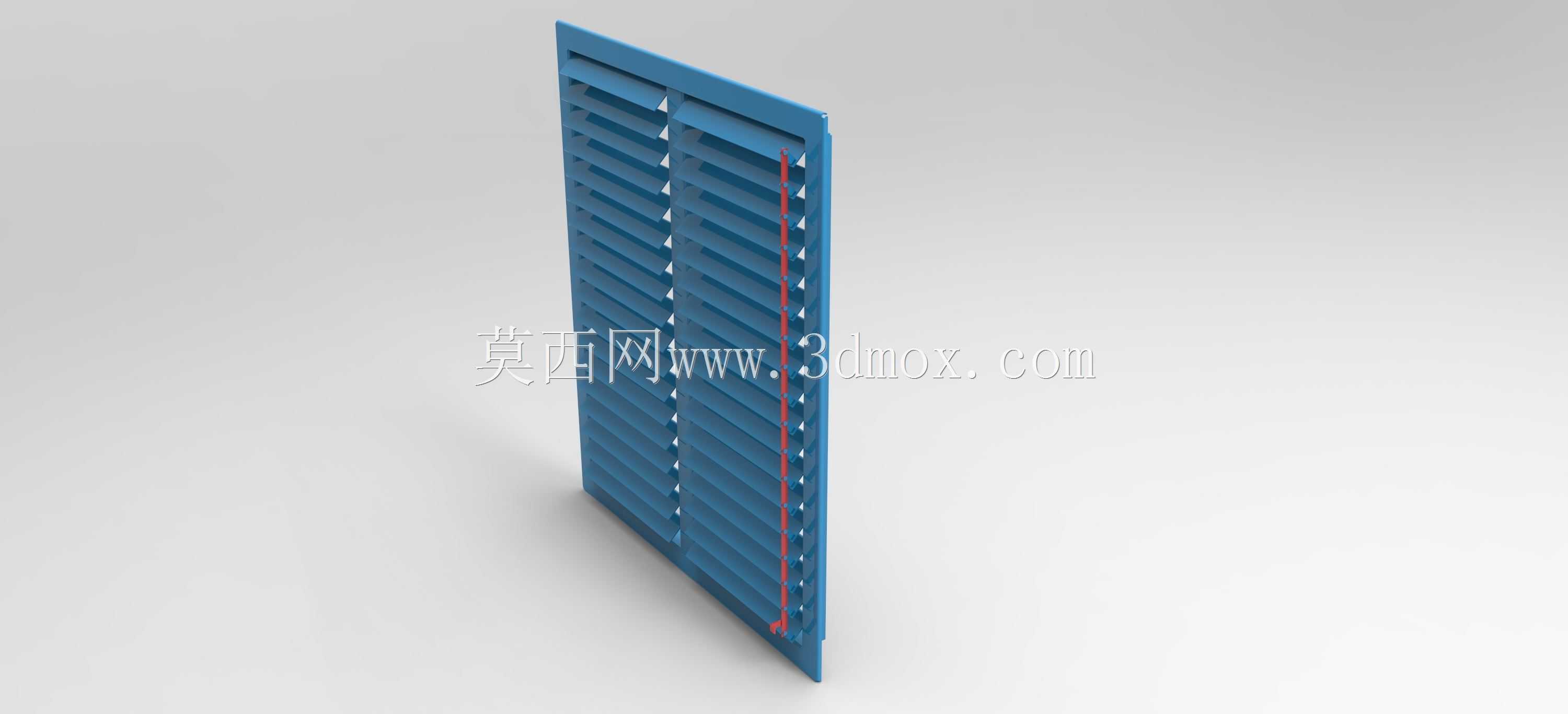

　　这类可调通风格栅多用于工业柜体、设备舱室、建筑通风口的风量调节场景，日常运维中可根据舱内散热需求、外部环境防风防雨要求，手动调整百叶角度实现通风量的无级控制，相比固定格栅能适配更多变的工况需求。从结构设计逻辑来看，这款格栅采用钣金折弯成型的主体框架，百叶叶片通过侧边联动杆实现同步转动，单根叶片的转轴与框架侧边的安装孔采用间隙配合，转动时无卡滞，同时叶片闭合状态下相邻叶片的搭接边有3mm的重叠量，能有效阻挡大颗粒杂物、雨水溅入舱内。设计时优先考虑了安装适配性，框架四周预留了均匀分布的沉头安装孔，孔位间距符合通用柜体的安装孔距标准，安装时可直接通过自攻螺丝或抽芯铆钉固定在柜体开口处，不需要额外加工转接支架。

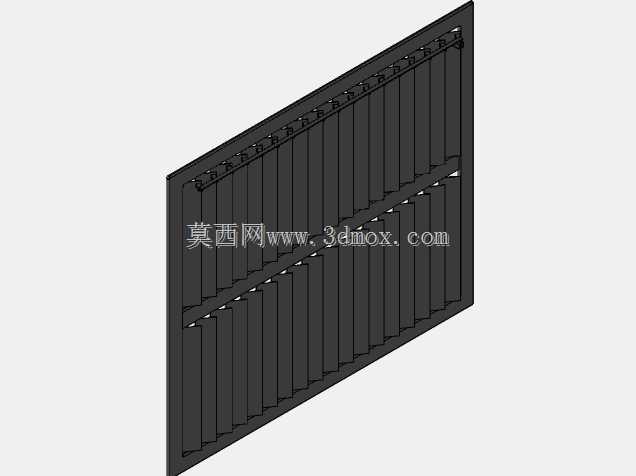

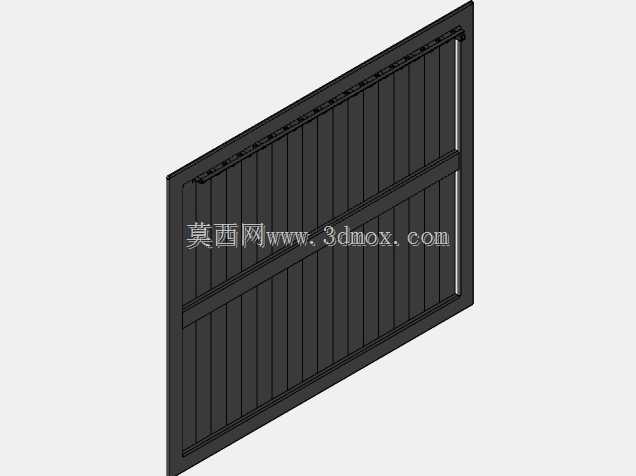

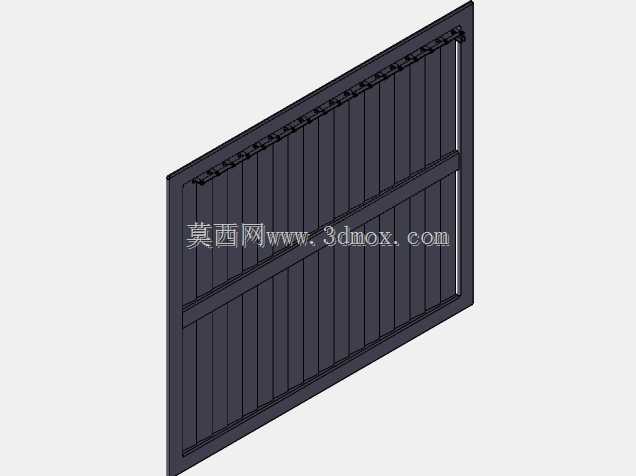

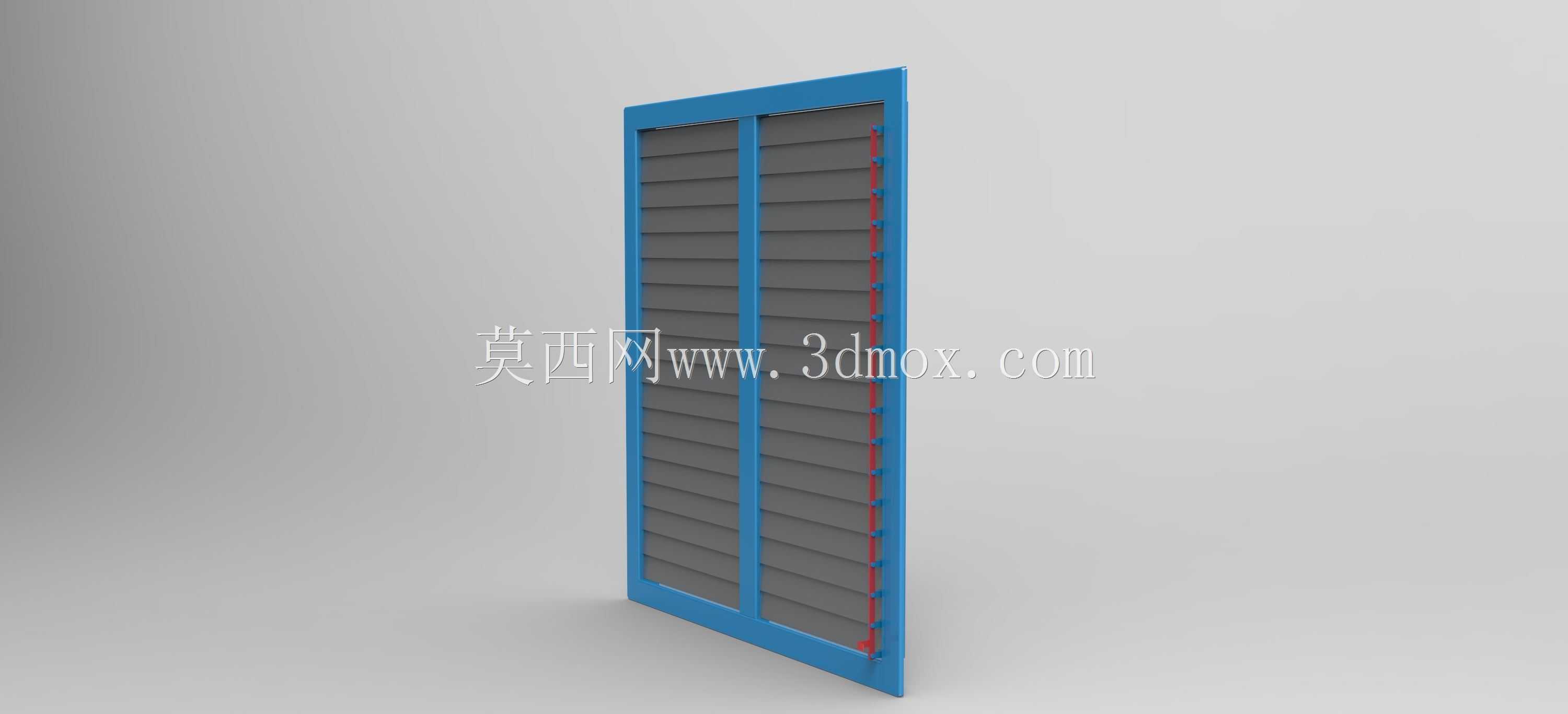

　　叶片的转动角度范围设置在0到90度之间，完全闭合时叶片与框架平面平行，通风间隙控制在1mm以内，完全开启时叶片与框架平面垂直，通风有效面积达到框架开口面积的75%以上，能满足大功率设备满负荷运行时的散热通风需求。联动杆与每片叶片的连接采用卡扣式结构，装配时不需要额外紧固件，直接将叶片端部的转轴卡入联动杆的对应卡槽即可，后期维护更换单个叶片时，只需要撬开对应卡扣就能拆下故障叶片，不需要拆解整个格栅结构，大幅降低运维成本。框架的折边高度设置为25mm，既保证了整体结构的刚性，安装后不会因为风压或者外力碰撞出现变形，同时也不会因为折边过高占用过多舱内安装空间，适配大部分壁厚在1.5到3mm之间的柜体板材安装需求。

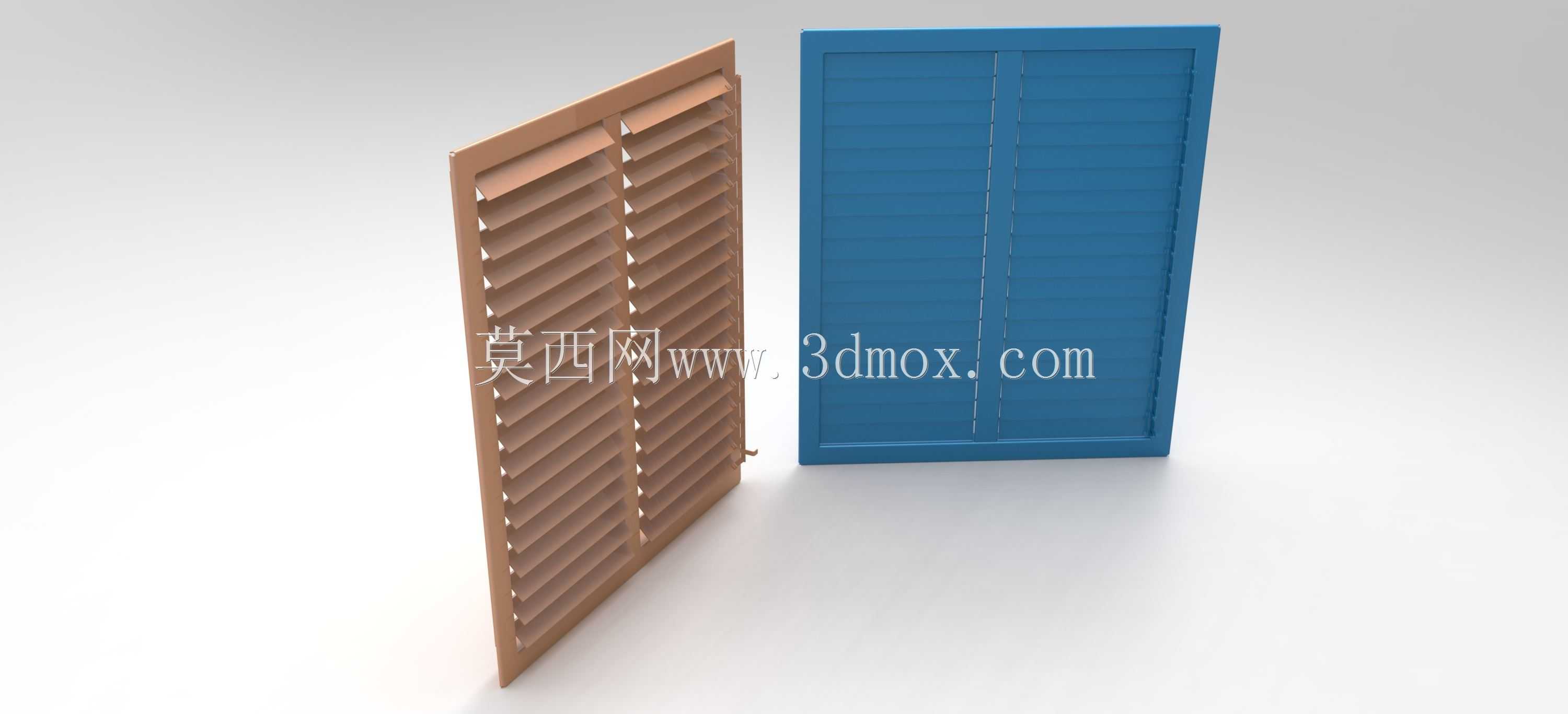

　　叶片表面采用一体化折弯的加强筋结构，单块叶片长度达到600mm时也不会出现中部下垂的情况，长期使用不会因为自重导致叶片变形、闭合不严的问题。两款不同配色的结构分别适配工业设备和民用建筑的安装场景，棕色款多用于户外机柜、设备外立面的通风口，蓝色款多用于厂房内部通风隔断、设备舱室的通风口，表面的喷涂处理层厚度控制在60到80微米，具备基础的防锈防腐蚀能力，能适应常规室内外的使用环境。
