直列多缸发动机曲柄活塞组装配结构

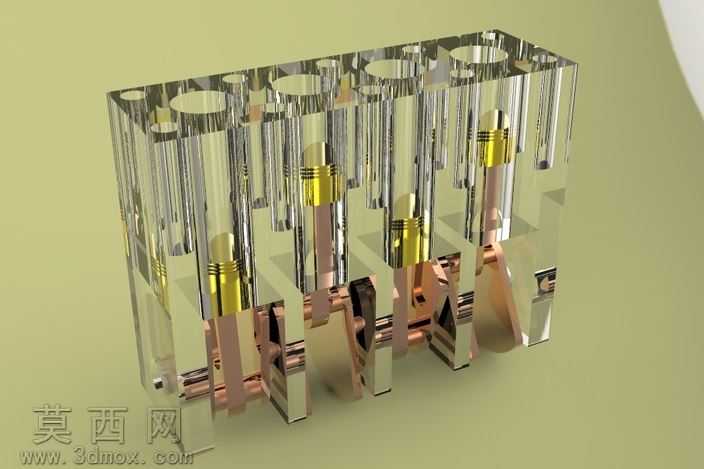

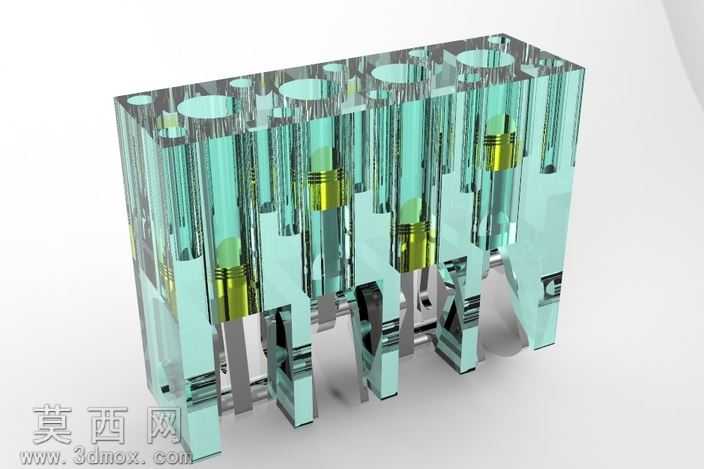

本作品为直列多缸内燃机核心运动组件的三维装配模型，建模阶段严格遵循内燃机曲柄连杆机构的实际运动逻辑搭建参数化体系，先以缸体的缸孔中心距、缸径、冲程参数为全局基准，依次完成缸体、活塞、活塞销、连杆、曲轴各单体零件的特征建模。缸体部分采用透明材质参数设置，通过调整折射度与透明度参数，既保留缸体的实体轮廓边界，又可清晰展现内部腔道与各运动部件的装配位置关系，缸体上的冷却水道、螺栓安装孔、主轴承座定位特征均按照实际机加工结构做了细节还原，未做过度简化。活塞部分还原了活塞环槽、活塞销座孔、裙部导向面的结构特征，活塞顶部的燃烧室凹坑造型匹配对应缸径的压缩比设计，活塞销采用全浮式装配的配合间隙参数设置，建模时保留了销与销座、连杆小头的配合面公差特征。曲轴部分按照直列多缸的点火间隔角完成曲柄销的相位角度布置，主轴颈、曲柄销、平衡块的过渡圆角、油道孔结构均做了精细化建模，平衡块的配重轮廓经过重心参数校核，可匹配后续运动仿真的动平衡计算需求。渲染阶段采用工作室柔光布光方案，对金属运动部件分别赋予不同的金属材质：曲轴、连杆采用高抛光铜合金材质表现，活塞销、紧固件采用亮面金色金属材质区分，透明缸体材质添加轻微的环境反射效果，既突出内部组件的层次关系，又让整体装配结构的视觉呈现清晰直观。设计思路上以装配干涉检查为核心校验环节，完成所有零件装配后通过全局干涉检查验证各运动部件在上下止点全行程内无碰撞干涉，各配合面的间隙参数符合内燃机实际装配公差要求，可直接用于曲柄连杆机构运动原理演示、结构教学展示，也可作为内燃机整机设计的核心组件模块调用。
