约翰逊HC970有刷直流电机结构设计

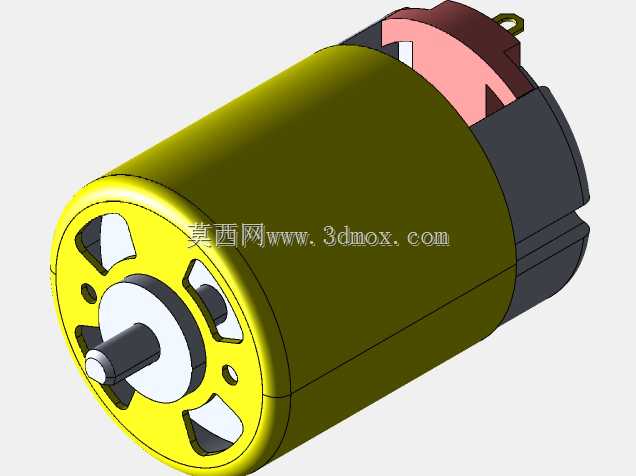

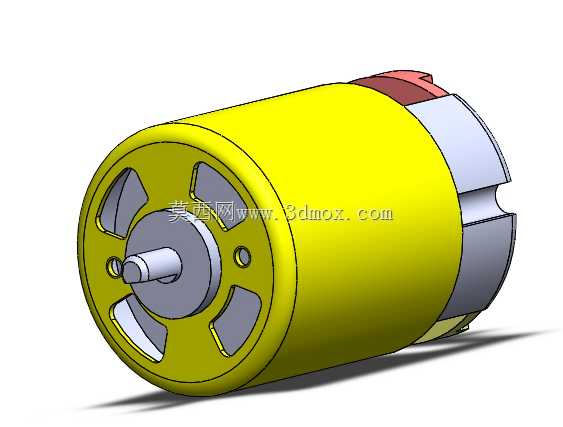

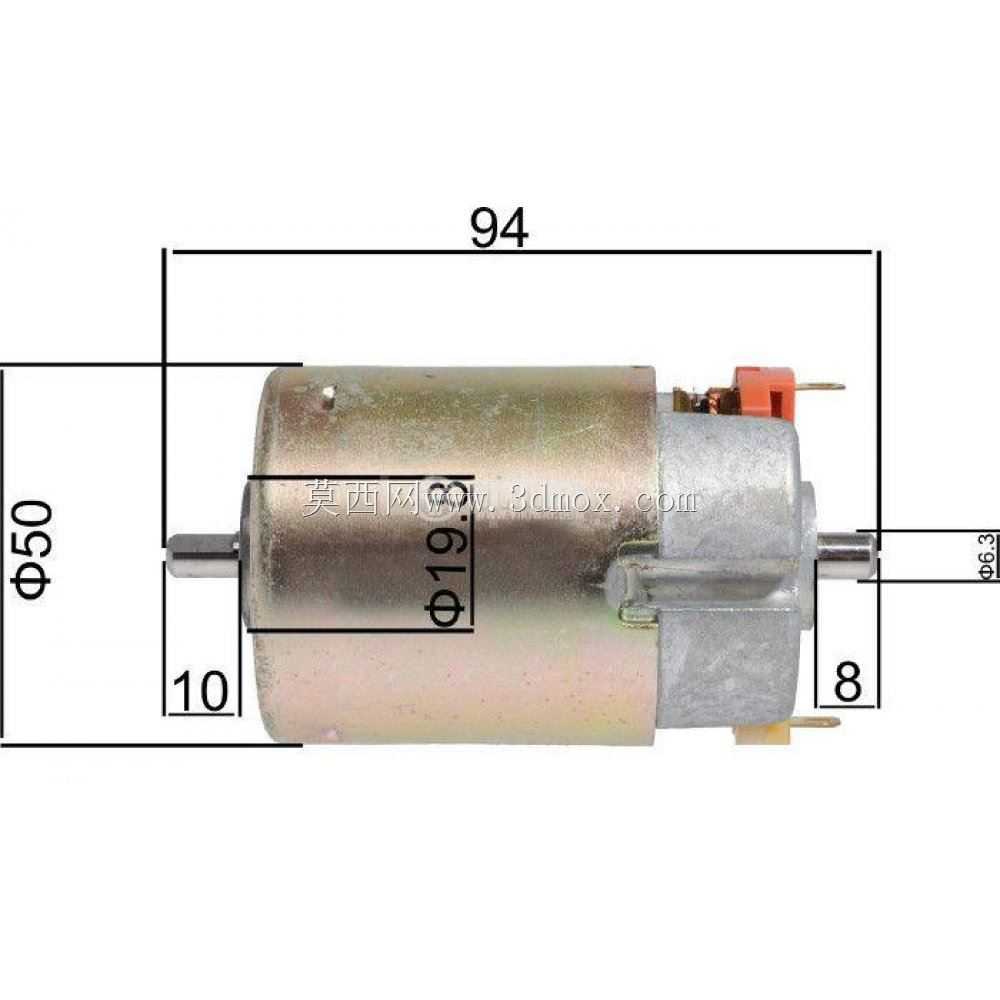

　　这款有刷直流电机的输出轴直径为6.3mm，轴伸长度适配常规传动件的安装深度，整机轴向总长94mm，端盖安装孔位遵循小功率直流电机的通用排布逻辑，可直接替换同规格的常规圆形有刷电机，无需额外改动安装支架的孔位设计。在小型电动工具、桌面级自动化输送模组、家用小型电动设备的动力选型场景中，这类电机的应用占比不低，其依靠电刷与换向器的机械接触实现电流换向，驱动电路结构简单，不需要复杂的驱动控制板即可实现正反转与调速，对于成本控制严格、控制逻辑简单的动力输出场景十分适配。从结构设计来看，机壳采用拉伸成型的薄壁钢壳，外侧的黄色涂装既做防锈处理也能在设备装配中快速识别规格，端盖为一体式冲压结构，预留的四个异形镂空既可以降低端盖重量，

　　也能在电机运转时带动内部空气流动，带走电刷摩擦与绕组发热产生的热量，避免长时间高负载运行时内部温升过高导致磁钢退磁。输出轴端的轴承嵌装在端盖中心的轴承位，轴上的限位台阶可以精准控制轴的轴向窜动量，保证输出轴带动负载时的同轴度，减少运转过程中的径向跳动。后端的换向器端盖同样采用压装结构与机壳配合，电刷组件内置在端盖内部，弹簧压力经过调校，既能保证电刷与换向器的可靠接触，又不会因为压力过大导致电刷磨损过快，延长电机的连续运行寿命。在实际选型装配时，需要注意输出轴的配合公差，与同步轮、齿轮等传动件连接时建议采用顶丝固定或者键连接，避免大扭矩输出时出现轴与传动件打滑的情况，同时安装时要保证电机轴与负载轴的同轴度误差在允许范围内，

　　避免额外的径向力作用在输出轴承上，导致轴承过早损坏。这类电机的扭矩特性偏重于中高转速区间的动力输出，在额定电压下可以提供稳定的转速输出，适合搭配减速箱使用来提升输出扭矩，拓展其在低速大扭矩场景下的应用范围，比如小型传送带驱动、电动推杆动力源、小型打磨设备的动力单元等场景都能见到同结构电机的身影。建模过程中对机壳的壁厚、端盖的压装配合量、电刷的活动行程都做了还原，能够直观呈现这类有刷电机的内部装配关系，方便结构设计人员在做设备布局时核对安装边界，避免出现装配干涉问题。
