12V直流蜗轮蜗杆减速电机结构

　　这款带蜗轮减速箱的直流动力单元，在小型自动化设备、智能传动终端里的应用覆盖极广，从桌面级小型输送线的驱动端，到自助终端的闸门启闭机构，再到小型智能家居的动力执行端，都能见到这类结构的身影。不同于普通直连直流电机，蜗轮蜗杆结构自带的反向自锁特性，能在断电后保持输出轴位置锁止，避免负载端倒转引发的位置偏移，这一点在垂直升降类小型负载、需要位置保持的开合机构中尤为实用，无需额外加装刹车结构就能满足位置保持需求，大幅简化配套机构的设计复杂度。

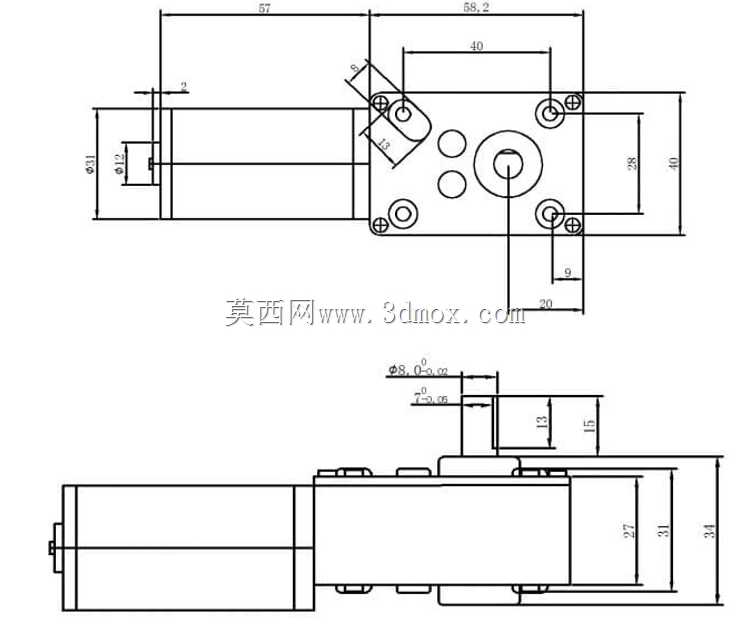

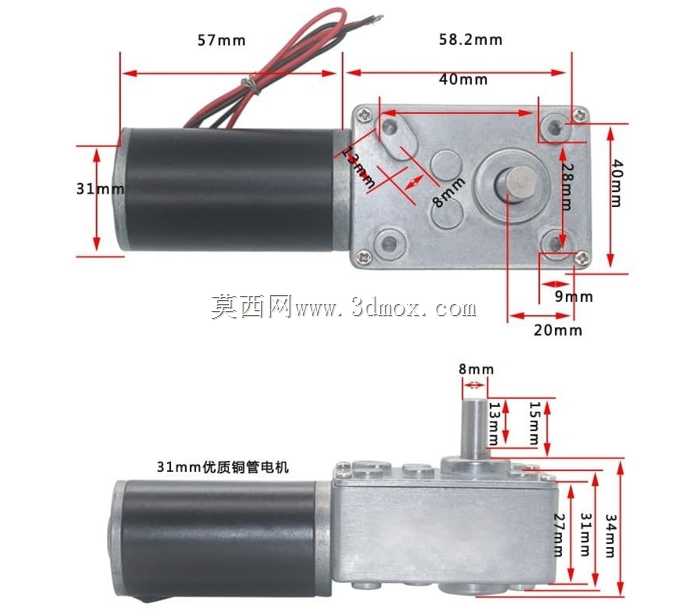

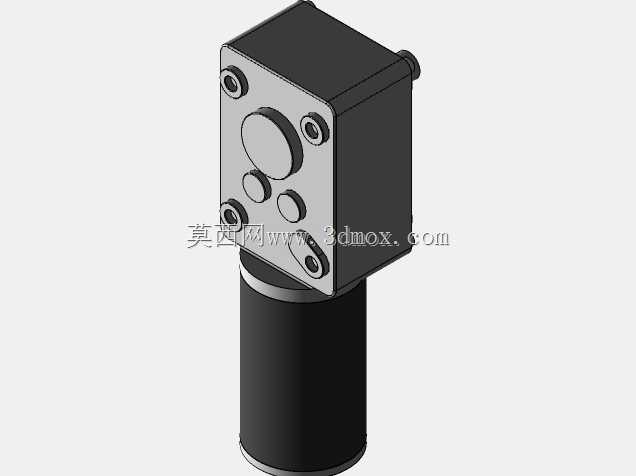

　　从结构设计逻辑来看，动力段采用常规圆形直流电机本体，输出端衔接方形蜗轮减速箱体，这种方箱圆形电机的组合布局，能在有限安装空间内平衡减速比需求与安装固定便利性。箱体端面预留的多个安装螺孔，围绕输出轴呈对称分布，可适配法兰面贴装、侧面锁固等多种安装方式，安装孔的位置公差设计充分考虑了小型设备的装配容错率，即使是薄板类安装基座也能顺利完成对位锁附。输出轴端的法兰定位面做了凸起止口设计，与配套负载的安装孔配合时能自动完成同轴度定位，减少装配时的调校工作量，避免因轴系不同心引发的运转抖动、轴承过早磨损问题。

　　设计过程中针对蜗轮副的润滑空间做了预留，箱体内部的腔室容积能容纳足够的润滑脂，满足长期免维护运转的需求，箱体结合面的密封槽结构可搭配密封胶或密封圈，防止润滑脂渗漏，同时阻挡外界粉尘进入啮合副，适配多尘的车间作业环境。电机本体与减速箱的连接采用过盈定位加螺丝锁固的组合方式，能抵消蜗轮传动时产生的轴向反作用力，避免长期运转后电机与减速箱连接位出现松旷。输出转速设定在每分钟260转的区间，刚好匹配多数小型执行机构的运转速度需求，无需额外再加装减速环节，直接通过安装法兰对接负载即可完成动力传递，大幅缩短设备开发时的动力选型周期。

　　从安装边界来看，方形箱体的棱边做了小倒角处理，避免安装时剐蹭线路或周边结构件，电机尾部的出线位置预留了走线空间，即使是靠近设备内壁安装，也不会挤压到供电引线。整体结构的重心落在电机轴线上，立式安装时不会因重心偏移产生额外的倾覆力矩，对安装基座的强度要求更低，薄钣金、塑料支架都能作为安装载体使用。
