带支架结构的环形海运集装箱锁扣件

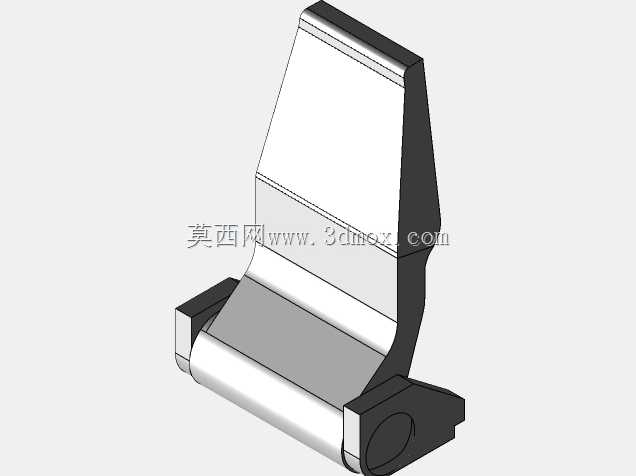

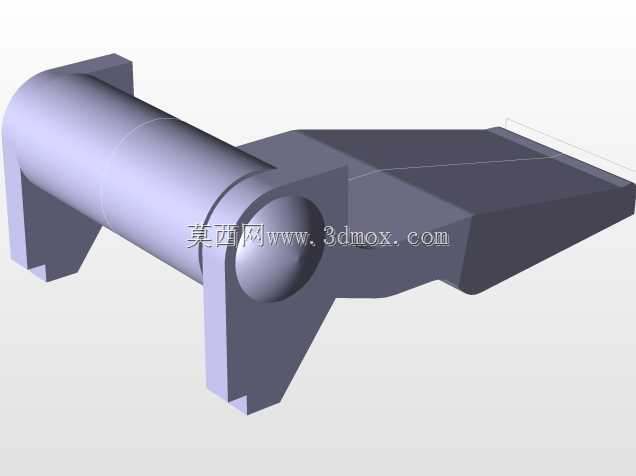

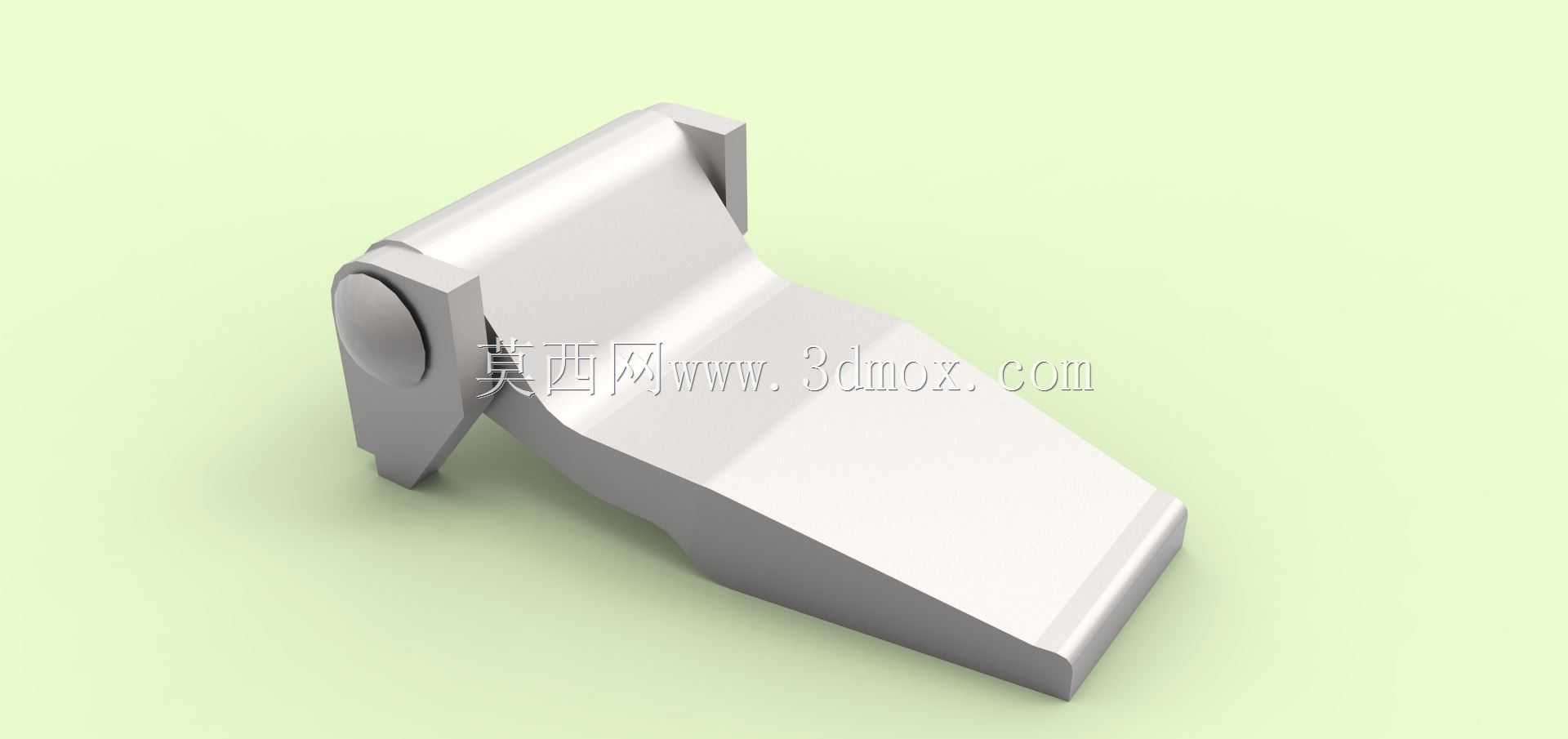

　　在远洋航运、港口堆场的集装箱周转作业场景中，这类带支架的环形锁固部件是保障箱体堆码、运输安全的核心受力构件，日常作业中，集装箱需要在船舶舱位、堆场垛位、公路转运车架上完成多层堆叠，单靠箱体角件的定位无法抵御航行中的横摇、路面转运的颠簸冲击，这类锁扣件就是嵌入相邻集装箱角件间隙，完成相邻箱体刚性连接的关键零件。从结构设计逻辑来看，该部件采用一体化冲压折弯加焊接成型的主体结构，环形铰接端预留了标准销轴安装孔位，可与集装箱角件上的固定座完成铰接配合，支架部分的两个垂直支脚直接抵靠在角件的定位端面，锁舌部分采用楔形坡面设计，扣合时无需额外调整对位，顺着坡面滑入即可完成自锁，拆卸时仅需向上扳动铰接端即可解锁，

　　完全适配港口作业快装快卸的效率要求。从安装边界来看，该部件的铰接端同轴度公差控制在0.1mm以内，支架支脚的间距严格匹配标准集装箱角件的内侧卡槽尺寸，锁舌伸出长度刚好覆盖角件的锁止槽深度，不会出现过位卡滞或者锁止不足松脱的问题，整体外形没有突出的尖锐棱角，避免作业人员操作时被剐蹭受伤，表面做了镀锌钝化处理，能够抵御海运环境下的盐雾腐蚀，延长户外使用的寿命。实际使用过程中，这类锁扣件不需要额外的辅助工具即可完成单人操作，相比传统的螺栓紧固方式，单箱锁固作业时间能缩短60%以上，铰接结构的设计让部件始终与角件保持连接状态，不会在拆卸后出现零件散落丢失的问题，楔形锁止面在受到纵向冲击载荷时会产生越锁越紧的力学效果，

　　哪怕船舶遇到较大风浪出现箱体窜动，锁扣也不会自行松脱。设计阶段针对不同堆码高度的载荷要求，对支架部分的折弯圆角、板材厚度做了匹配性优化，在满足5层满载集装箱堆码的抗拉、抗剪强度要求的前提下，尽可能控制零件自重，降低作业人员的操作劳动强度，铰接部位的销轴配合间隙预留了合理的磨损余量，即便经过上万次开合操作，也不会出现旷量过大导致锁止失效的问题。
