立式木材碎浆制浆设备结构设计

　　在制浆造纸、人造板加工的原料预处理工段，这类立式碎浆设备承担着木材纤维原料的碎解、匀整核心功能，区别于卧式碎浆设备的大占地特性，立式结构的设计初衷就是适配中小产能生产线的车间布局，减少设备横向安装空间占用，同时利用物料自重提升进料与碎解的流程顺畅度。从结构设计逻辑来看，设备上部集成驱动单元与进料腔体，驱动端采用直连式传动布局，减少传动链冗余带来的功率损耗，进料侧设置倾斜导料结构，避免木材原料卡滞在进料口位置；中部为圆柱型碎浆罐体，罐体内壁设置导流凸台，配合底部旋转的碎解刀组形成紊流场，让投入的木材片料在水流与刀组的双重作用下完成纤维分离，罐体侧壁预留检修口，方便后期更换易损的刀头部件与清理罐内积渣；下部采用三支腿式支撑结构，

　　支腿的安装孔位按照通用设备安装基准设计，支腿间距预留了底部排浆管道的安装操作空间，排浆口设置在罐体底部中心位置，可直接对接后续的浆料输送管道，减少管路弯折带来的浆料堵塞风险。设备的安装边界需要考虑上部驱动单元的检修空间，顶部需要预留至少等同于驱动电机高度的吊装操作空间，罐体周边需要预留不小于0.8米的巡检通道，支撑腿的基础需要做水平找平处理，避免设备运行时因重心偏移产生异常振动。在实际生产场景中，这类设备可处理削片后的木材边角料、枝桠材，通过调整刀组间隙与运行转速，适配不同纤维长度要求的制浆工艺，相比传统的槽式碎浆设备，立式结构的浆料循环路径更短，碎解效率更高，同时设备整体的密封性能更好，减少制浆过程中的浆液飞溅问题，

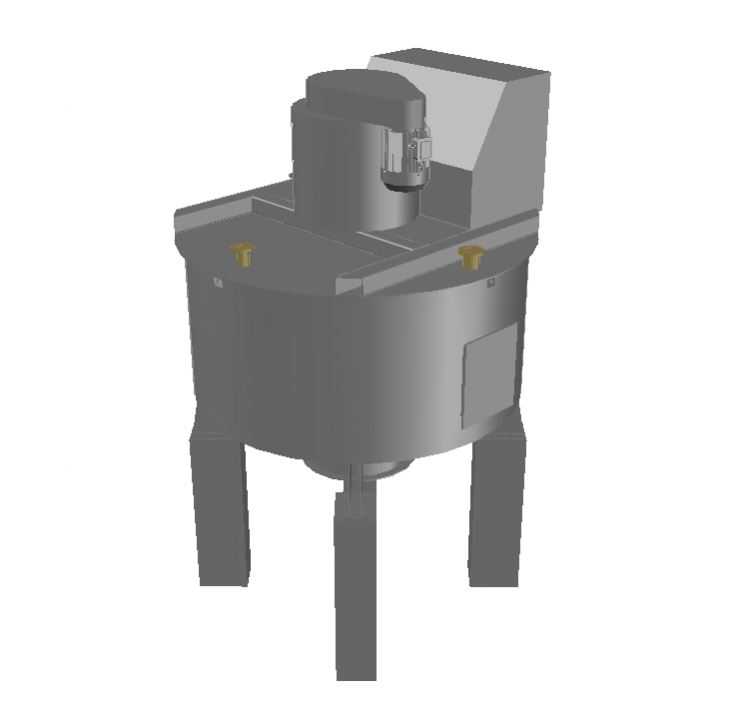

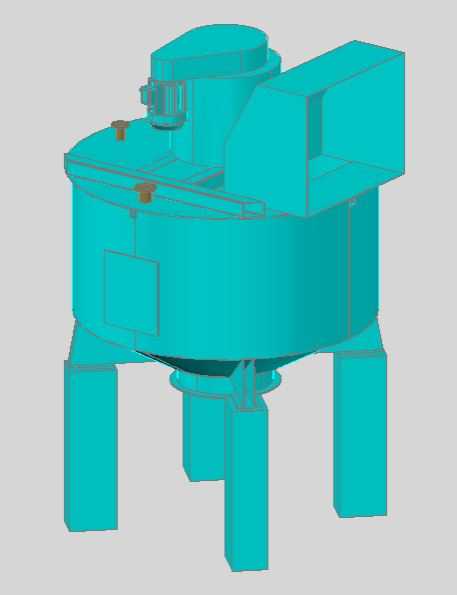

　　改善车间作业环境。建模过程中对罐体壁厚、支腿承重结构、驱动安装座的加强筋布局都做了对应还原，可直接用于设备选型的布局参考、结构改进的设计参照，也可作为制浆生产线三维布局的设备占位模型使用，各部件的装配关系按照实际设备的拆装逻辑搭建，方便设计人员拆解查看内部结构布局。
