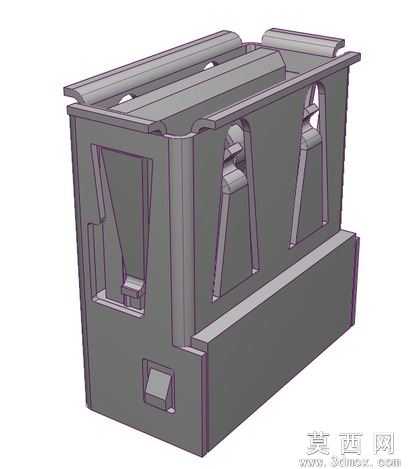

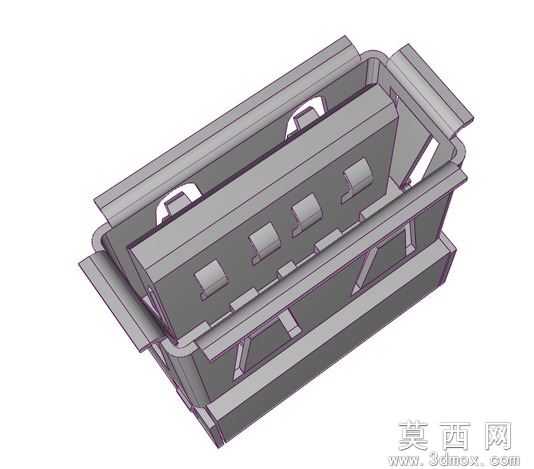

USB接口连接器三维结构设计模型

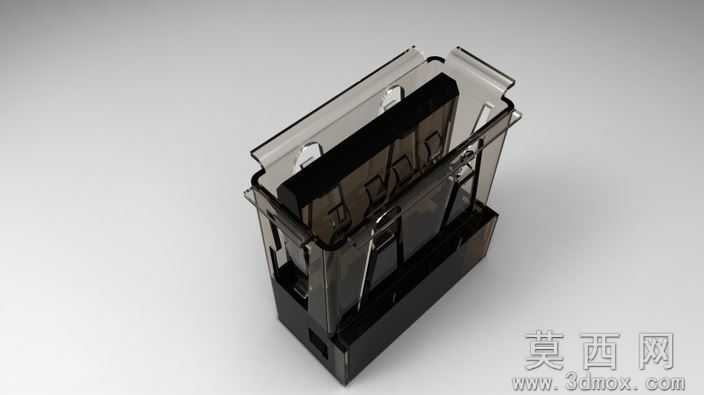

本模型为标准USB接口连接器的三维结构设计，建模阶段首先依据通用USB接口的行业规范尺寸，先绘制连接器外壳的基准草图，通过拉伸、抽壳命令构建外部绝缘壳体的基础轮廓，再对壳体内部的定位卡槽、防脱凸台进行细节切除与阵列，确保壳体的装配限位结构完全符合插拔配合的公差要求；随后针对内部的接触端子排布，绘制单根端子的截面草图，通过扫描、折弯命令还原端子的弹性接触形态，再按照标准引脚间距完成端子阵列，同时添加端子与壳体之间的定位卡扣结构，保证各部件装配无干涉。参数设计上严格遵循USB2.0通用接口的尺寸规范，壳体外部长宽尺寸适配标准USB公头的插拔范围，内部卡槽间距控制在合理公差区间，端子的弹性臂厚度、接触凸起高度均经过参数化校核，可直接调整参数适配不同规格的USB连接需求，所有特征均保留参数化编辑历史，方便后续根据实际应用场景修改尺寸。渲染材质方面，外部绝缘壳体赋予半透明磨砂PC材质效果，还原工程塑料的哑光半透质感，内部金属接触端子赋予镀锡铜合金材质，添加轻微金属反光与触点磨损的细节纹理，整体渲染效果清晰区分不同部件的材质属性，直观展示连接器的内外结构层次。结构原理上，该模型完整还原了USB连接器的插拔锁定、端子接触导通的核心结构，外部壳体的防脱凸台在公头插入后可形成卡扣限位，避免连接过程中意外脱落，内部弹性端子依靠自身弹性臂的形变压力，与公头端子形成稳定的面接触，保证信号与电力传输的稳定性，壳体的屏蔽结构可减少外部信号干扰，满足数码设备的连接传输要求。软件兼容方面，模型提供STEP、IGES等通用三维格式，可兼容SolidWorks、Pro/E、UG等主流三维设计软件，导入后可直接进行结构查看、装配干涉检查，也可根据需求添加特征修改结构，无需担心软件版本不兼容导致的特征丢失问题，适配不同设计人员的软件使用习惯。研发教学应用上，该模型可作为数码产品接口设计的参考案例，帮助结构设计人员理解USB连接器的内部构造与装配逻辑，也可用于机械制图、三维建模课程的教学实例，让学员掌握接插件类零件的建模思路与公差配合设计方法，同时也可作为数码配件研发的基础模型，在此基础上修改拓展为不同规格的USB连接接口，缩短产品研发的建模周期。
