曲面结构应用旋钮操控件设计

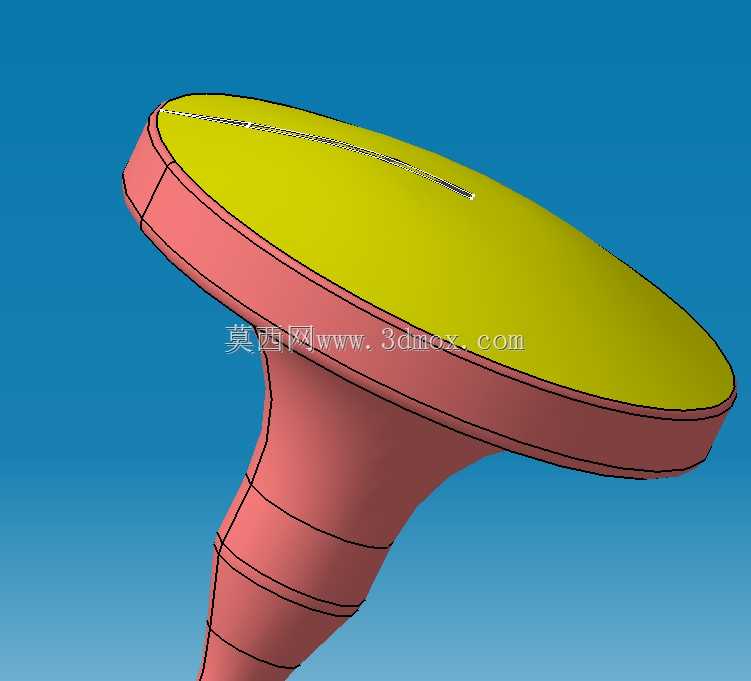

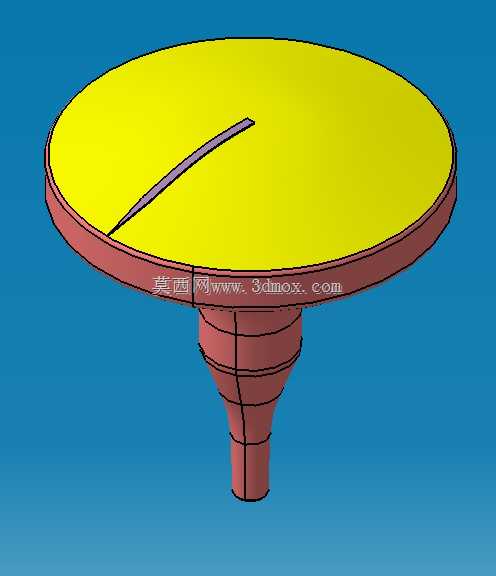

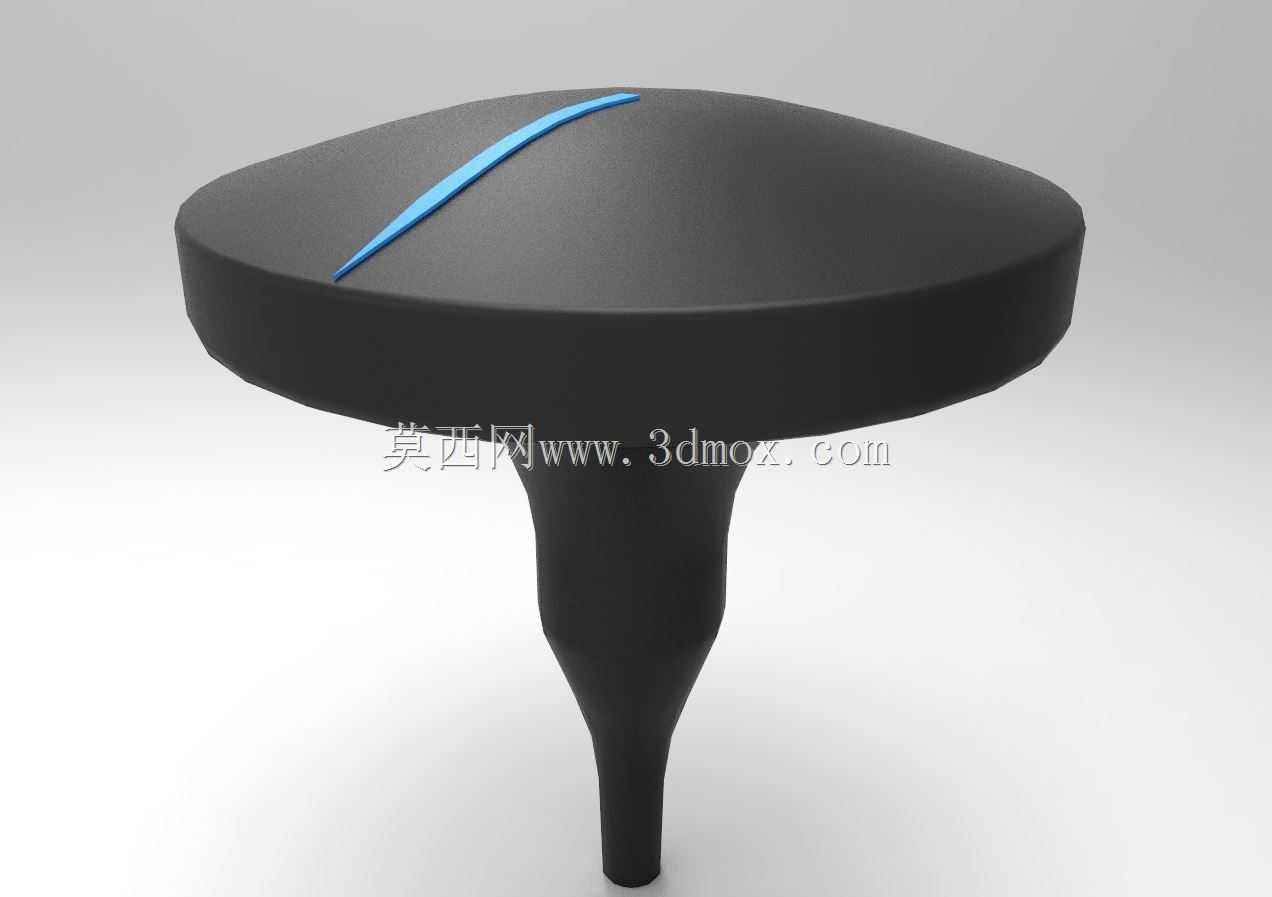

　　这款曲面结构的旋钮操控件，主要面向各类需要手动调节参数的工业设备、仪器操作台场景使用，常见于检测设备控制面板、小型实验装置调节端、专用设备的参数微调工位，承担着档位切换、参数阈值调整、功能模式切换的实际作用，操作人员通过旋转旋钮顶部的盘面，即可带动下方连接的电位器或阀杆完成对应动作，实现设备运行状态的精准调控。从结构设计层面来看，这款旋钮采用了大直径顶面加锥形握持柄的组合形态，顶面做了平整的宽面处理，表面预留了细微的指示槽位，旋转时可以通过槽位的位置快速判断当前调节的档位区间，避免盲操作时的档位误判；下方的锥形握持柄做了多道环形的防滑槽设计，即便操作人员佩戴薄款劳保手套操作，也能获得足够的旋转摩擦力，不会出现施力打滑的问题，

　　握持柄的锥度经过反复调整，从顶面边缘向下逐步收窄，既保证了手指捏握时的贴合度，也不会因为柄身过粗占用过多的面板安装空间。设计过程中优先考虑了人机操作的舒适度，顶面的边缘做了全圆弧过渡处理，长时间反复旋转调节也不会硌伤操作人员的指腹，整体曲面过渡采用G2连续的曲面构建逻辑，没有尖锐的棱角与突兀的折边，既降低了注塑成型时的应力集中风险，也让日常清洁维护时不容易积留灰尘与油污。安装边界方面，这款旋钮的柄身底部预留了标准的插接孔位，可以适配行业内通用的6mm直径调节轴，安装时只需要将柄身对准轴位按压到位，再通过侧面的顶丝锁紧即可完成固定，不需要额外定制连接结构；顶面的直径控制在适合单指按压旋转的尺寸区间，

　　安装时只需要在面板上开出对应柄身直径的安装孔，预留出旋钮旋转时的周边间隙，即可保证旋转过程中不会与面板上的其他操控元件发生干涉。实际使用场景中，这类旋钮往往需要承受数千次甚至上万次的反复旋转操作，因此结构设计时在柄身与顶面的连接位置做了加厚的过渡处理，避免长期施力旋转时出现连接位置断裂的问题，整体壁厚均匀，适配常规的工程塑料注塑成型工艺，成型后不容易出现缩痕、翘曲等外观缺陷，顶面可以根据设备的整体配色需求做不同的表面处理，无论是哑光磨砂还是亮面质感都能实现，能够匹配不同设备的外观设计风格。
