设备支撑用钣金斜撑固定支架结构

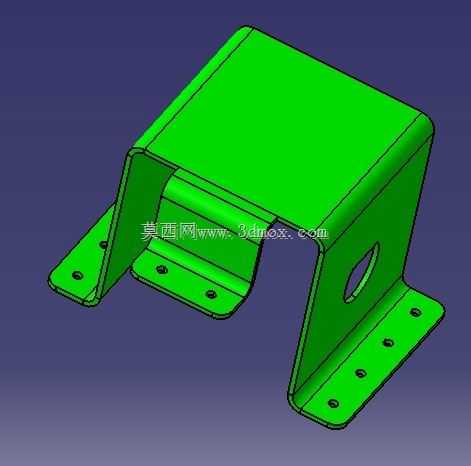

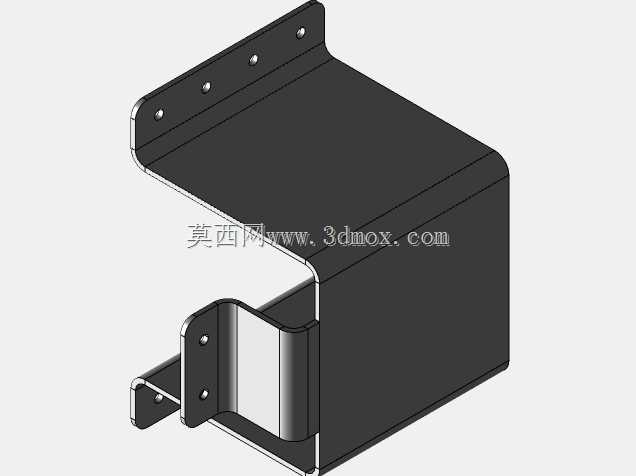

　　这类斜撑支架多应用在中小型工业设备的机架连接、动力单元侧装固定场景中，核心作用是承担斜向载荷的传导，抵消设备运行中产生的侧向倾覆力矩，避免垂直安装的构件受交变载荷出现焊缝撕裂或连接松动。从结构形态来看，整体采用一体化钣金弯折成型，顶部为平面贴合面，可与设备底部的安装基面完全贴合，两侧向下延伸的弯折边形成主要的承力侧壁，其中一侧侧壁预留的长圆孔用于走线或避让设备伸出的轴类部件，底部向外翻折的两个安装翼板上均匀排布安装孔，可通过螺栓与底部机架或安装平台锁紧固定。设计阶段首先要核算安装边界，顶部贴合面的尺寸要匹配被支撑设备的底部安装区域，不能出现贴合面悬空导致的局部应力集中，两侧弯折边的弯折半径要适配所选钣金板材的厚度，

　　避免弯折处出现裂纹或应力集中断裂，底部翼板的开孔位置要对应底部安装平台的预留孔位，孔间距公差控制在合理范围，避免现场安装时出现孔位错位无法装配的问题。实际使用中，这类支架不需要额外焊接加强筋，依靠钣金弯折形成的箱型结构就能提供足够的支撑刚度，相比型材焊接的支架重量更轻，加工工序更少，适合批量生产应用。在载荷传导路径设计上，设备的垂直载荷通过顶部贴合面传递到两侧弯折侧壁，再顺着侧壁分散到底部的两个安装翼板，最终通过螺栓传导到下方的安装基础上，侧向的斜向载荷会通过侧壁的斜向形态直接分解为垂直方向和水平方向的分力，由安装螺栓的预紧力和基础的摩擦力抵消，不会让连接螺栓承受过大的剪切力。设计时还要注意安装翼板的翻边长度，

　　要保证螺栓安装时有足够的操作空间，扳手可以顺利伸入拧紧，侧壁上的避让孔边缘要做去毛刺处理，避免划伤穿过的线缆或操作人员，所有弯折边缘都要做钝边处理，去除冲压产生的锐边，防止装配过程中出现割伤风险。这类支架的板材厚度选择要根据实际承载的设备重量确定，常规小型动力单元配套的支架选用2到3毫米厚度的冷轧钢板即可满足承重需求，表面做喷塑或镀锌处理提升防锈能力，适配车间内的常规使用环境。
