板材冲压裁切用气动压合工装结构

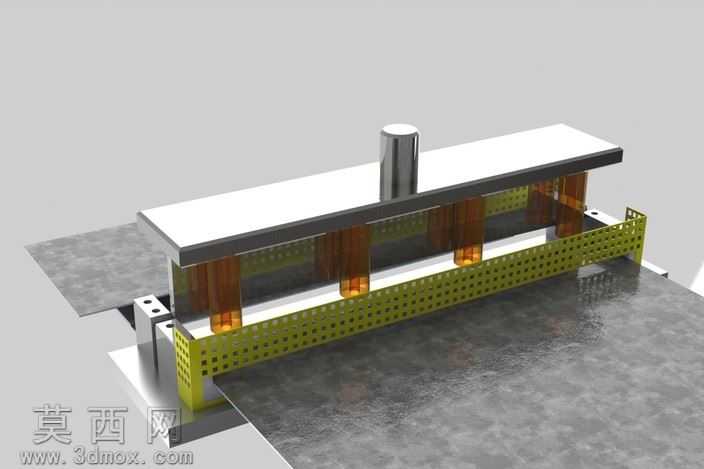

本作品为面向薄型板材连续加工作业设计的气动压合裁切工装，整体采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工装配的公差配合要求，对每一处连接结构、运动部件都做了干涉检查，确保各组件在虚拟装配状态下无运动冲突、无装配错位。渲染阶段采用工业产品写实渲染方案，对不同部件赋予了贴合实际生产场景的材质属性：顶部的承压顶板采用磨砂冷轧钢材质，还原金属板材哑光冷硬的质感；中部的多组气动压柱采用半透明琥珀色聚氨酯缓冲材质，模拟实际生产中缓冲压头的弹性触感，避免刚性压合对板材表面造成压痕损伤；两侧的防护围板采用带均匀冲孔的明黄色镀锌钢板材质，既还原了设备安全防护结构的视觉特征，也通过冲孔纹理提升了模型的细节真实感；底部的加工工作台采用深灰色磨砂铸铁材质，还原工作台长期使用形成的哑光磨损质感；侧边的进料导板采用亮面不锈钢材质，体现板材进料滑道的光滑耐磨特性。结构设计上，该工装采用顶部单气缸驱动、多压头同步下压的布局，相比传统单压头结构，可实现宽幅板材的整面均匀施压，避免局部压力不足导致的裁切错位、压合不牢问题；两侧的黄色冲孔围板兼具安全防护与废料导流的作用，可防止加工过程中碎屑飞溅，同时引导裁切废料沿围板滑落至收集区域；底部设置的定位挡块可快速完成待加工板材的位置校准，提升上下料的作业效率；压柱与顶板之间采用快拆式连接结构，可根据不同加工需求更换不同形状、硬度的压头，适配不同厚度、不同材质板材的压合作业需求。设计过程中充分考虑了工装的实际使用场景，整体结构紧凑，可直接集成到连续板材加工生产线中，也可作为独立工位完成单工序压合作业，建模时对所有标准件都采用了参数化可编辑的建模方式，方便后续使用者根据自身加工需求调整气缸行程、压头间距、工作台尺寸等核心参数，模型的装配层级清晰，各运动副的运动范围都做了合理约束，可直接用于运动仿真演示，验证压合作业的动作流程是否顺畅。
