双滑块直线导向导轨结构设计

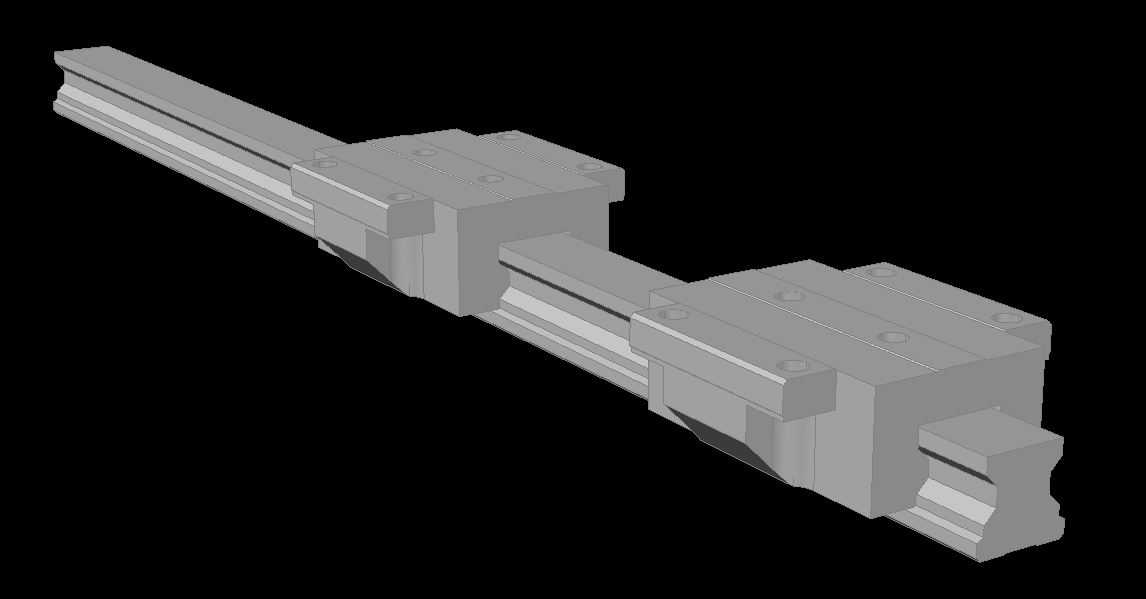

　　在自动化生产线、精密检测设备、数控机床进给单元这类需要高精度直线往复运动的场景中，导向导轨组件是保障运动精度、承载负载的核心基础部件。本次设计的双滑块导向导轨结构，采用滚道式滑动配合形式，导轨本体为长条形截面结构，两侧加工有与滑块内滚道完全契合的导向型面，能够同时承受垂直方向、水平侧向的复合载荷，避免运动过程中出现偏载卡滞的问题。两个独立滑块可根据实际安装需求调整间距，适配不同跨度的执行部件安装，比如在点胶设备的Z轴升降模组、分拣机械手的水平移动轴上，可根据末端执行件的重量、运动行程调整两个滑块的安装距离，平衡运动刚性与安装空间的矛盾。从设计思路上看，导轨的安装基准面做了整面平面度公差控制，安装孔位采用等间距排布，

　　既可以适配标准型材的安装孔距，也能满足非标设备的自定义安装需求，滑块端面预留了润滑脂注油通道，可在不拆解结构的情况下完成定期润滑维护，延长组件的使用寿命。外形尺寸方面，导轨截面宽度控制在常规通用导轨的适配范围内，滑块的安装孔位采用行业通用的孔距规格，能够直接替换同规格的标准导轨组件，无需对原有设备的安装结构做二次修改，安装边界上预留了足够的端部分装空间，两端可根据需求加装行程限位挡块、防尘刮屑片等附属配件，适配多粉尘、多切削液的车间作业环境。在实际使用过程中，该结构的运动阻尼均匀，低速运动时无爬行现象，能够满足0.02mm级别的重复定位精度需求，既可以用于轻载的3C电子组装设备，也能适配中等负载的木工机械、包装机械的直线运动单元，滑块内部的滚道结构经过硬化处理，耐磨性能优于普通滑动导向结构，长期运行后的精度保持性更强，可减少设备日常维护的频次与成本。
