电力隧道弯头段环形钢衬砌模板结构

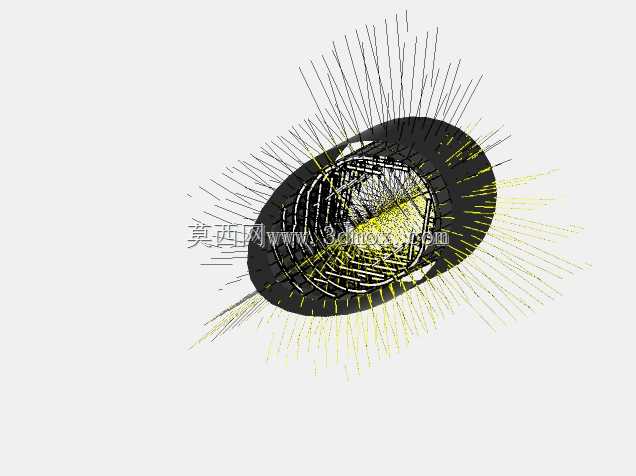

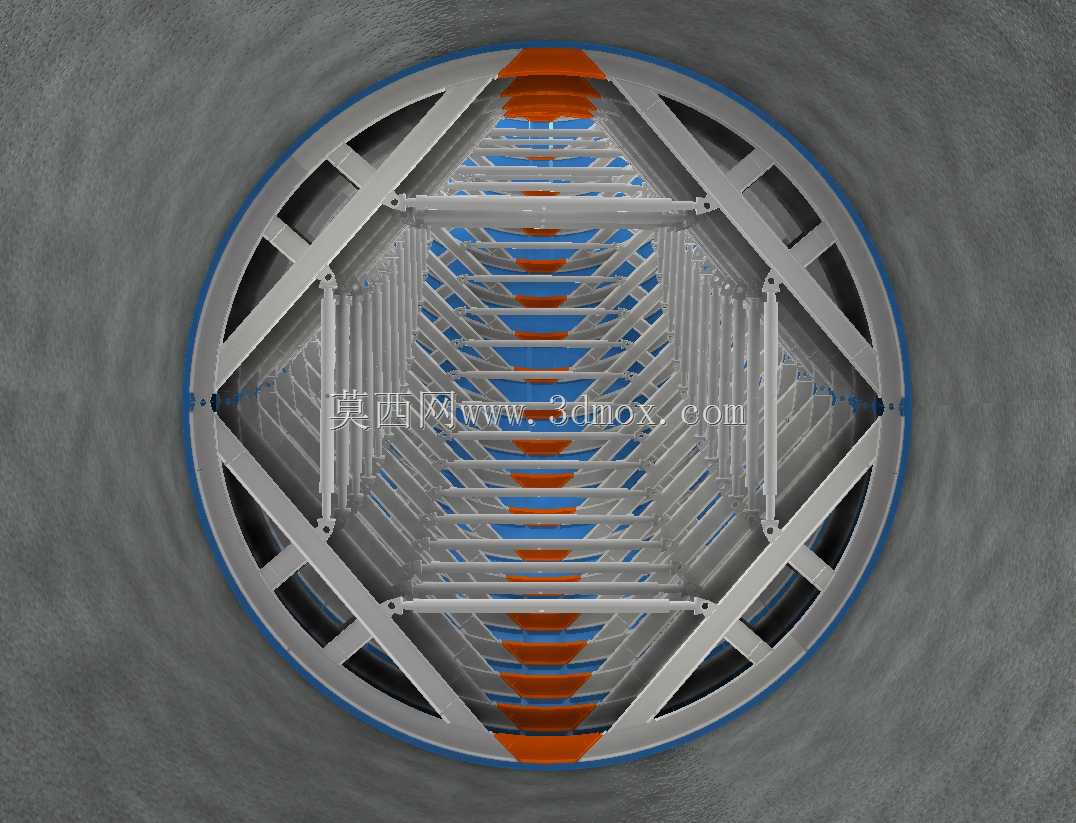

　　在城市地下电力管网的暗挖施工环节，小曲率半径转弯段的衬砌作业一直是施工难点，直段模板无法适配弯段的弧形走向，容易出现衬砌厚度不均、接缝错台、成型面弧度偏差等问题，这套环形钢模板正是针对该工况开发的专用衬砌工装。整套模板以环形外轮廓为基础支撑框架，内部采用桁架式受力结构，沿隧道轴向逐环拼接时可通过调整相邻环片的偏转角度，适配15m转弯半径的弯头段走向，衬砌完成后隧道内壁净直径可达4.8m，满足高压电力电缆敷设的空间要求。从结构受力角度看，模板外侧的环形弧板直接与浇筑混凝土接触，承担混凝土侧压力与振捣载荷，内部的米字形桁架肋将载荷均匀传递至各支撑节点，避免局部应力集中导致的模板变形，每块环片的连接边均设置定位销孔与螺栓连接位，

　　拼接时可快速对齐，减少现场安装的调校工作量。设计过程中优先考虑了模板的周转复用性，所有受力构件均采用标准化型材焊接成型，易磨损的接触边做了加厚处理，相邻环片的连接接口具备互换性，在同曲率半径的不同弯头段施工时可直接重组使用，无需重新加工定制。模板的内支撑结构采用可伸缩式支撑杆件，安装时可通过调节支撑杆长度快速定位环片的同轴度，脱模时只需收缩支撑杆即可让模板与混凝土面脱离，无需额外撬动，既能减少模板损伤，也能提升脱模效率。考虑到隧道内施工空间狭窄，单块模板的重量控制在人工配合小型机具即可搬运的范围内，无需大型吊装设备进洞作业，适配地下受限空间的施工条件。环形弧板的成型精度直接决定衬砌面的最终质量，

　　建模时严格按照弯段的空间曲率拟合弧板曲面，每一块弧板的弧度偏差控制在施工规范允许范围内，拼接后整环的圆度误差不会影响后续的防水铺装与电缆支架安装。内部桁架的排布避开了混凝土浇筑的下料通道与振捣作业空间，避免浇筑时出现骨料卡滞、振捣不到位的蜂窝麻面问题，同时桁架的杆件间距经过受力验算，在满足刚度要求的前提下尽可能减少杆件数量，降低模板整体重量，方便现场转运与拆装。
