发电洞衬砌施工用环形钢支撑模板结构

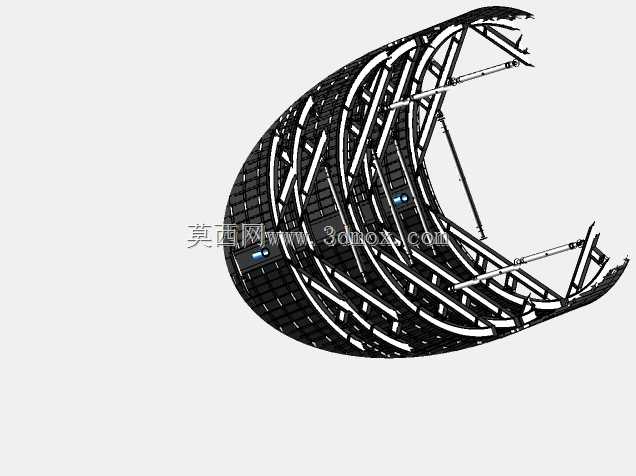

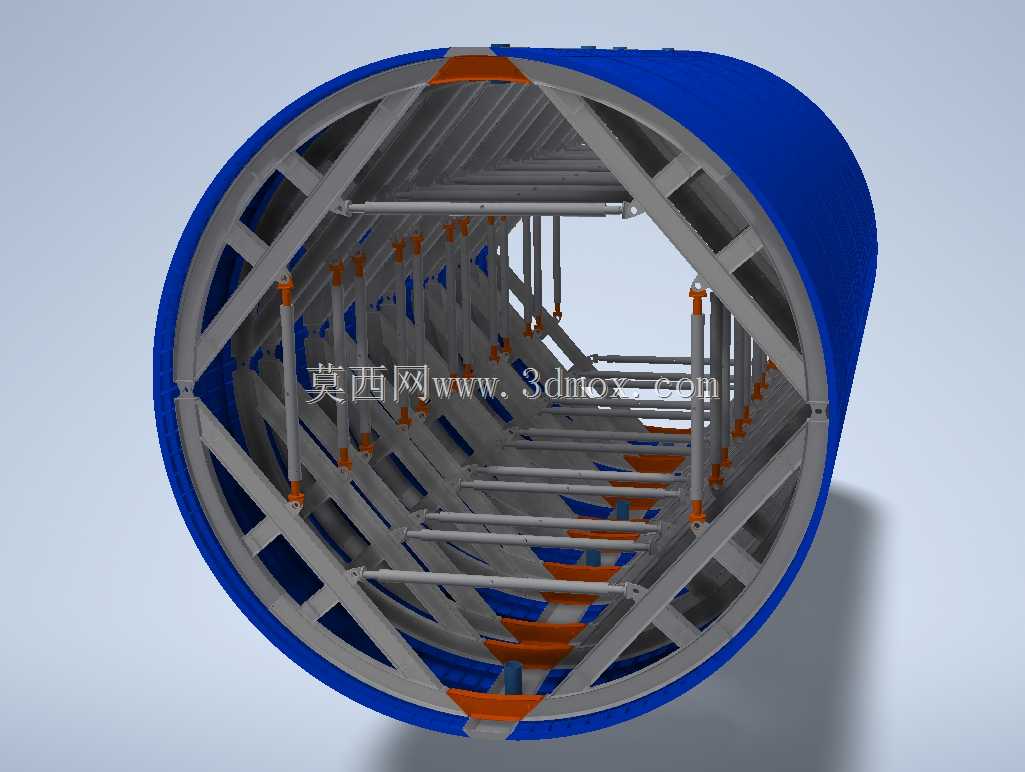

　　在水电工程地下洞室、山岭交通隧道的混凝土衬砌作业环节，这类环形钢模板是决定衬砌成型质量、施工周转效率的核心工装结构，不同于普通平面钢模，环形模板需要完全匹配洞室的圆形截面轮廓，同时承受混凝土浇筑过程中的侧向压力、振捣冲击力，还要兼顾支模、拆模的操作便捷性，适配洞室内有限的作业空间。从结构设计逻辑来看，这套模板采用内外组合的受力体系，外层蓝色弧面板是直接接触混凝土的成型面，单块弧板的弧度经过精准拟合，拼接后能形成直径4.8m的完整圆形内壁，面板背后的灰色桁架骨架是主要承力结构，采用型钢焊接成多边形内支撑框架，通过多道横向连接杆件形成空间受力体系，避免浇筑过程中出现跑模、胀模问题。骨架上分布的橙色可调支撑组件，

　　是这套模板适配现场安装偏差、调整脱模间隙的关键结构，支模时可以通过调节支撑长度微调模板的圆度与中心定位，抵消洞室初期支护表面的平整度误差，拆模时只需收缩支撑组件，就能让模板整体与成型混凝土面脱离，无需逐块拆卸弧板，大幅缩短单段衬砌的作业周期。这类模板的安装边界需要匹配洞室的初期支护净空，设计时预留了足够的操作间隙，内支撑框架的内部通道可以满足施工人员通行、小型机具转运的需求，不会影响洞室内其他工序的交叉作业。在实际应用场景中，这类模板多用于水电项目的引水发电洞、泄洪洞，以及交通隧道的二次衬砌作业，相比传统的散拼钢模，整体式环形桁架模板的拼缝更少，成型后的混凝土内壁平整度更高，能减少后期衬砌表面的修补工作量，

　　同时桁架式的内支撑结构在保证刚度的前提下，尽可能降低了模板整体重量，方便在洞室内通过轨道或起重设备进行整体移位，适配长距离洞室的逐段衬砌施工需求。设计过程中需要重点验算桁架杆件的长细比、节点焊接强度，以及弧面板的局部刚度，避免混凝土浇筑时面板出现局部变形，影响成型面的外观质量，同时可调支撑的布置位置需要避开混凝土浇筑的下料通道，防止施工过程中物料撞击支撑结构导致定位偏移。
