20米长1.5米高预制T梁成型钢模板结构

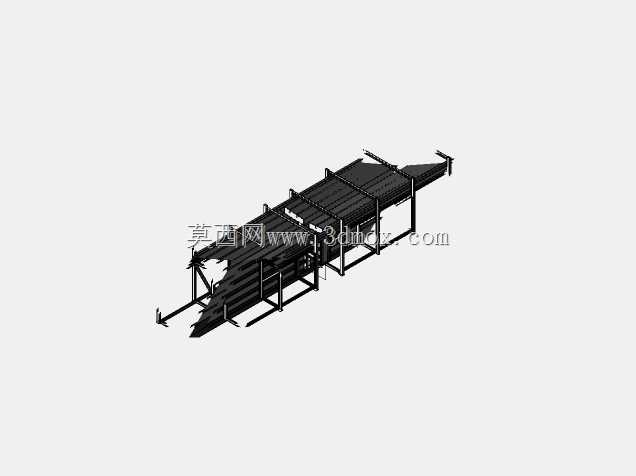

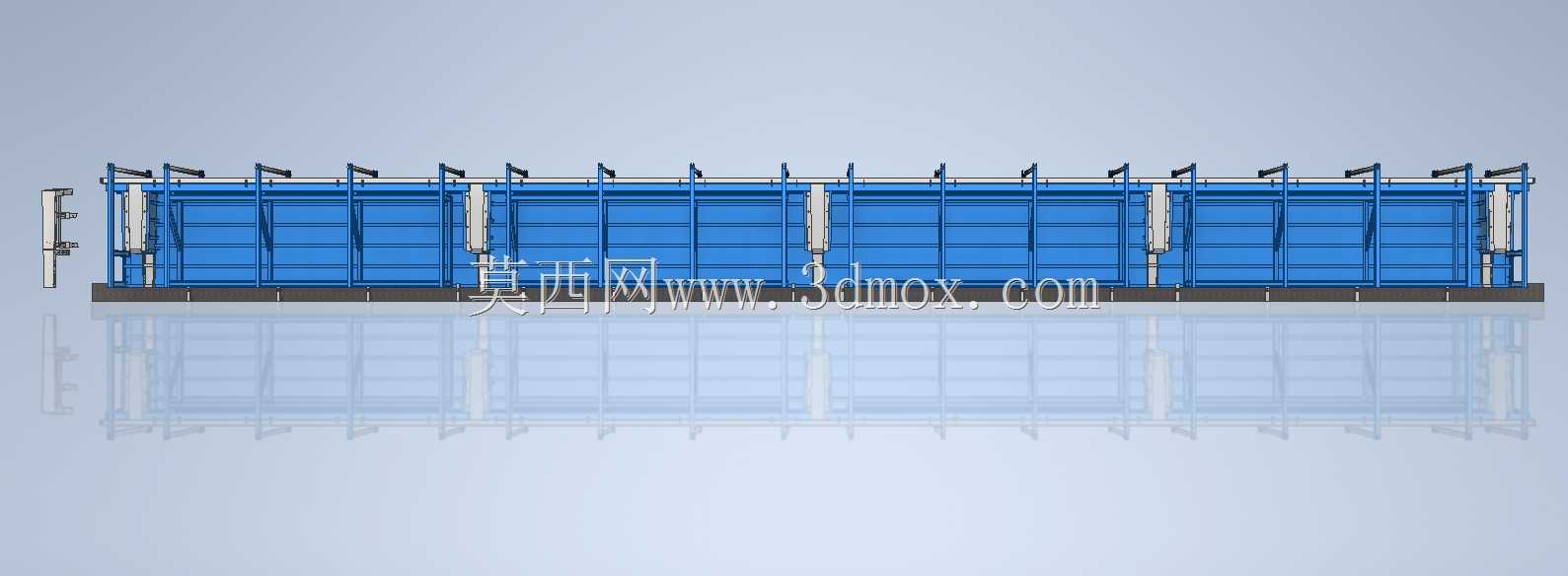

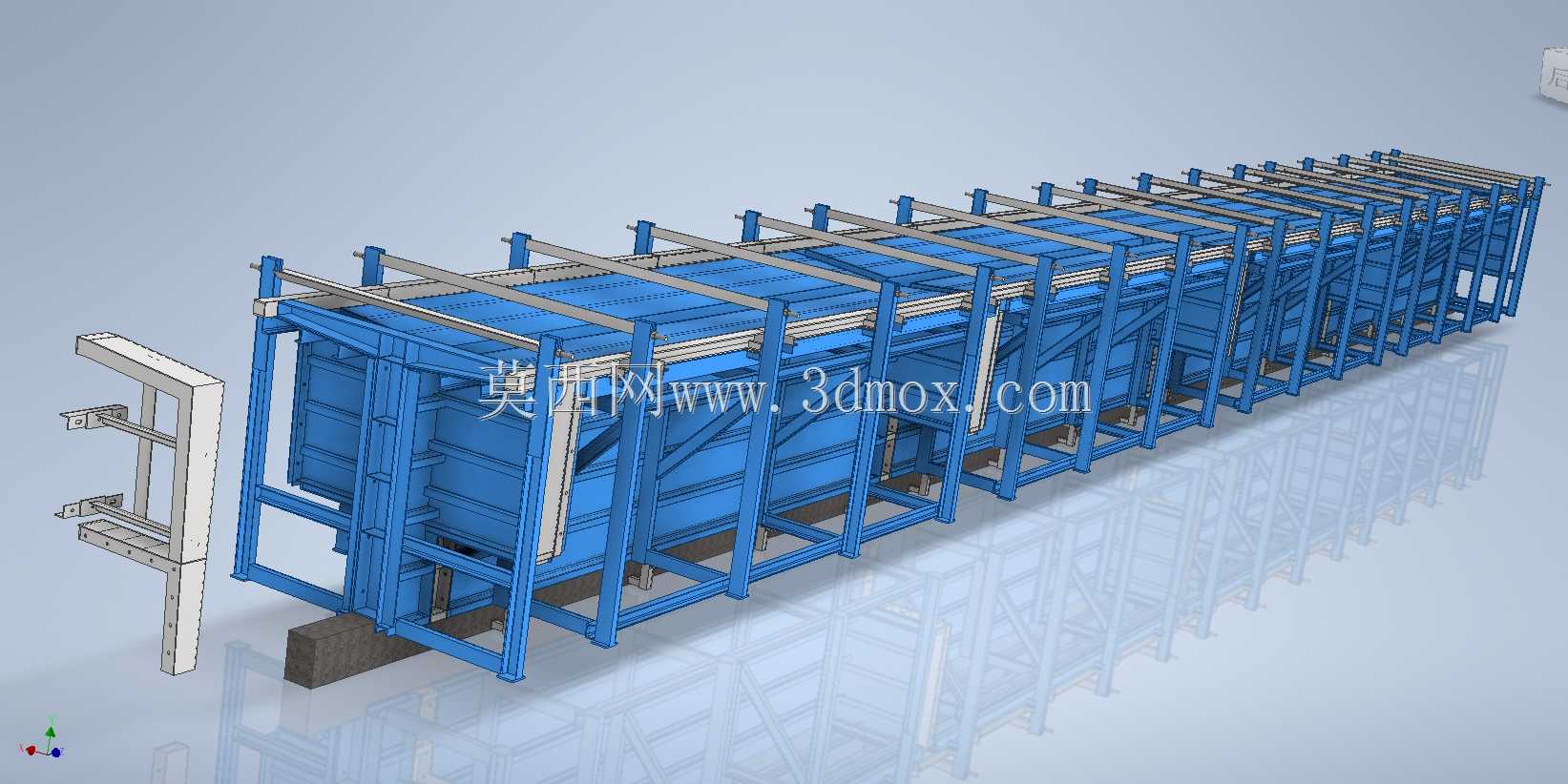

　　在桥梁预制场的梁片生产工位，这套钢模板承担着T型混凝土梁的外形约束与成型精度控制功能，是公路、铁路桥梁预制施工环节的核心工装。不同于现浇梁的零散支模结构，这套预制模板采用整体分段式框架设计，单套模板适配梁长20m、梁高1.5m的T梁生产需求，所有模块在预制场台座旁完成拼装后即可重复投入梁片浇筑作业，大幅减少现场支模的零散工序耗时。从结构设计逻辑来看，模板外侧采用型钢焊接的桁架式背楞作为受力支撑，每间隔固定间距设置竖向主肋与横向连接系，抵消混凝土浇筑过程中产生的侧压力，避免模板出现鼓胀、变形导致梁体外形尺寸超差。模板的面板采用平整钢板加工，拼接位置做企口密封处理，防止浇筑时漏浆造成梁体表面出现蜂窝麻面，

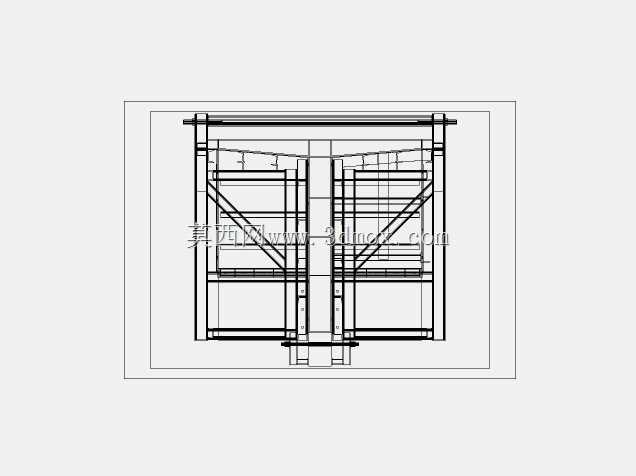

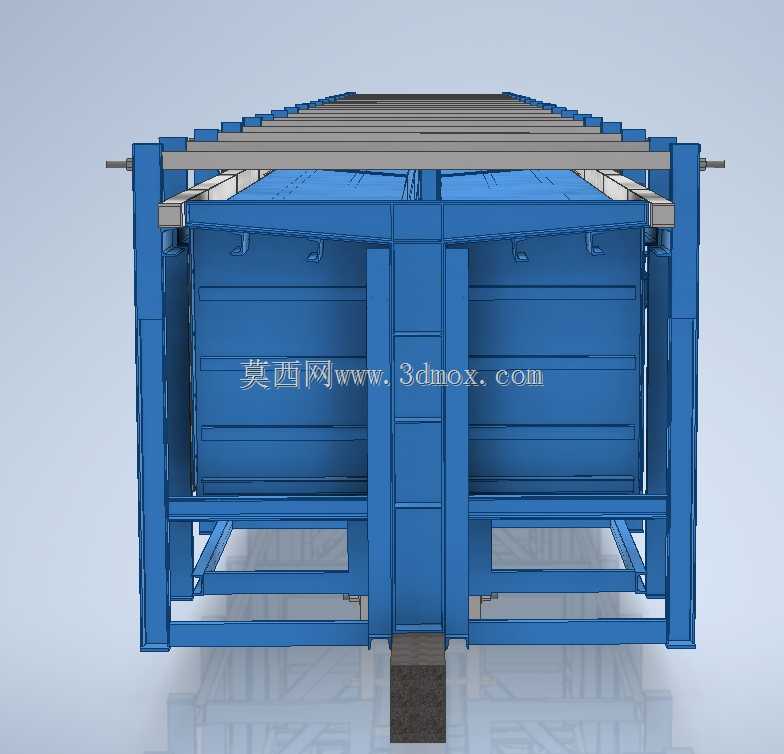

　　同时面板与背楞之间采用分段焊接固定，兼顾整体刚度与局部平整度，保证脱模后梁体混凝土表面的光洁度满足验收要求。模板的侧模部分设置了可调节的支撑拉杆，在合模时通过拉杆锁紧两侧模板，控制梁体腹板的厚度尺寸，拆模时可松开拉杆配合辅助起吊设备完成侧模脱离，不会磕碰梁体边角。端模位置预留了钢筋伸出的槽口，适配T梁的预应力钢筋与普通构造钢筋的穿设定位，保证梁体端部的钢筋排布位置符合设计要求，无需后期额外凿孔调整。整套模板的安装边界需要匹配预制台座的基础尺寸，底部与台座边缘的定位挡块配合固定，防止浇筑过程中模板出现整体偏移，顶部设置的横向连接撑杆保证两侧模板上口的宽度一致，控制T梁翼缘板的成型尺寸。在实际使用场景中，

　　这套模板可配合预制场的钢筋绑扎胎架、混凝土浇筑设备、预应力张拉设备完成全流程T梁生产，单套模板经过简单维护即可重复周转使用，相比传统木模具备更高的成型精度与更长的使用寿命，适配标准化梁场的批量生产节奏。设计过程中充分考虑了现场拆装的便捷性，各分段模块之间采用螺栓连接，无需复杂的现场焊接作业，工人按照编号即可快速完成拼装，同时模板的起吊点做了加强处理，配合场内龙门吊即可完成模板的移位与拆装作业，降低现场施工的操作难度。
