发电竖井衬砌施工用动力轴滑动模板结构

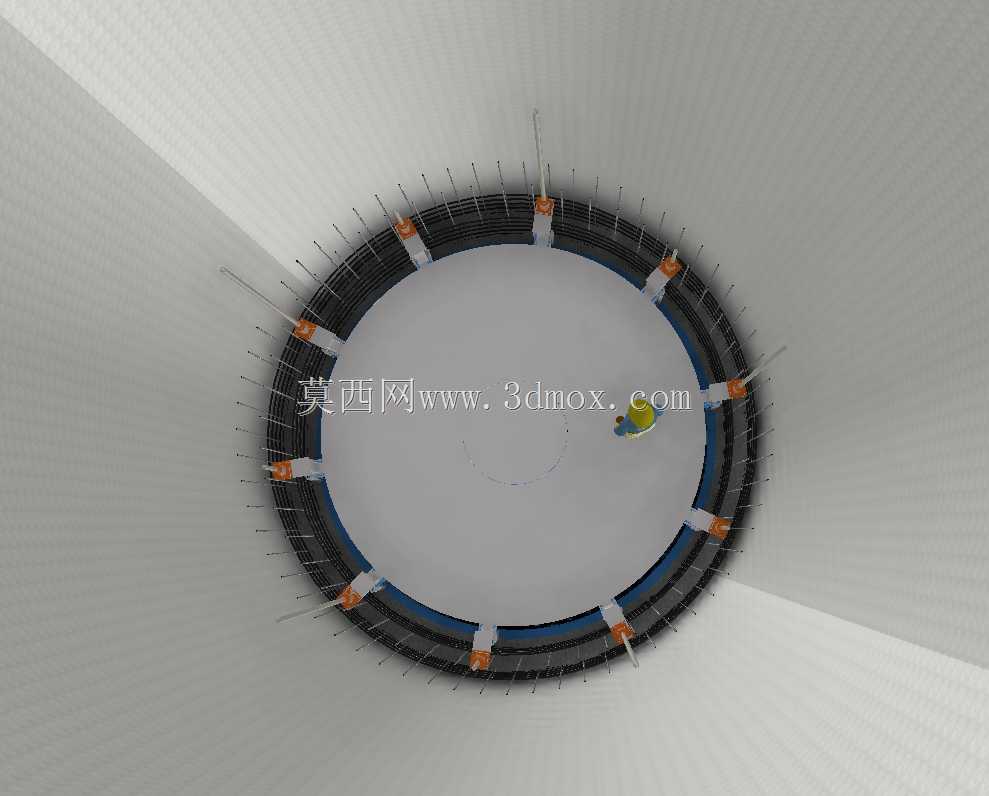

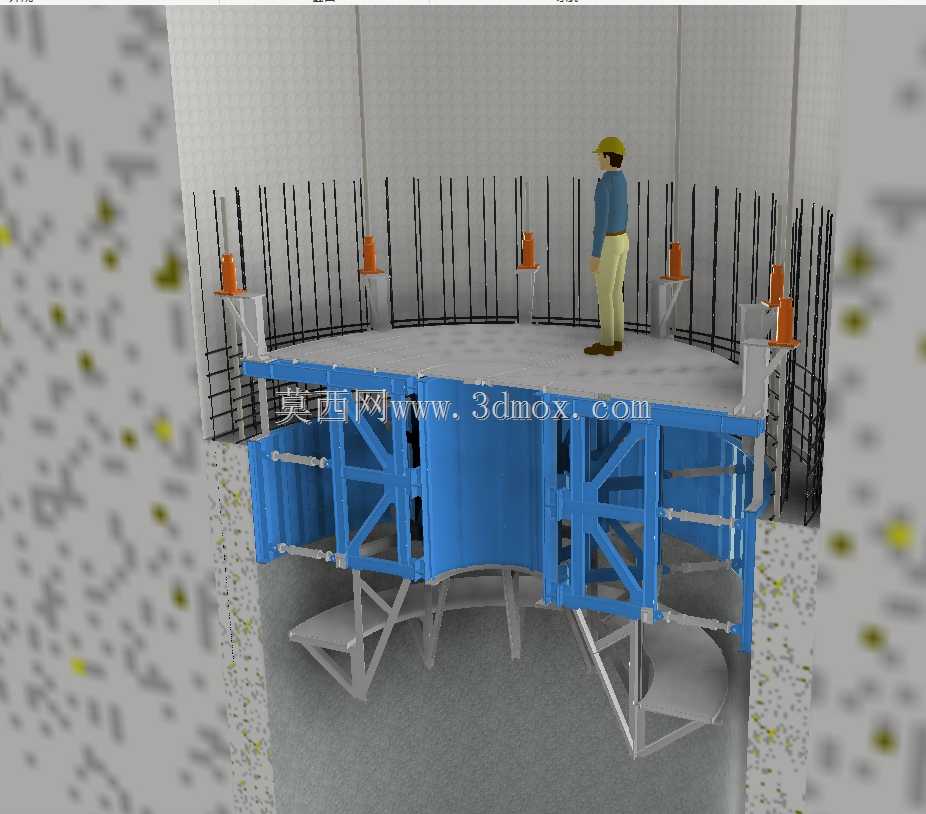

　　这套滑动模板主要面向水电工程竖井、大直径圆形隧洞的混凝土衬砌作业场景，适配内径4.8m的圆形作业面，可匹配50cm厚度的衬砌浇筑需求，在竖井向上掘进、衬砌同步跟进的施工流程中承担核心成型工装作用。从结构设计逻辑来看，整套滑模采用模块化桁架受力体系，蓝色主受力桁架沿圆周方向分段拼接，每段桁架设置可调节的径向支撑结构，能够在滑升过程中精准控制模板与岩壁的间隙，保证衬砌厚度的均匀性，避免出现局部厚度不足或超灌的问题。作业平台铺设在桁架顶部，作为施工人员绑扎钢筋、布设混凝土浇筑导管、检查振捣质量的操作空间，平台边缘预留了钢筋避让缺口，能够适配竖井环向、竖向钢筋的连续布设需求，不会在滑升过程中与钢筋骨架发生卡滞。模板下部设置了多组斜向支撑腿，

　　在初始安装阶段可直接落在竖井底部的预埋承重结构上，滑升过程中配合液压提升系统（模型中预留了提升装置安装位）实现整体同步爬升，不需要反复拆装模板，能够大幅缩短单段衬砌的作业周期。在安装边界控制上，整套模板的外轮廓与岩壁之间预留了混凝土浇筑的环形空间，模板上口设置了导向结构，可在滑升时自动修正少量偏位，保证成型后的衬砌内壁圆度符合设计要求。模板上均匀布置了混凝土振捣作业的预留点位，施工人员可直接通过点位将振捣棒伸入浇筑层，避免出现漏振导致的衬砌蜂窝麻面问题。考虑到竖井施工的高空作业风险，平台边缘设置了防护栏安装位，可配套临边防护构件，保障作业人员安全。整套结构的受力传递路径清晰，施工荷载、混凝土侧压力通过模板面板传递到径向支撑，

　　再汇总到环形主桁架，最终传递到提升系统或底部支撑结构，各连接节点均采用可拆卸的螺栓连接，方便在竖井狭窄空间内拆分运输、现场组装，也可根据不同的竖井直径调整桁架分段数量，适配一定范围内的尺寸变化，不需要重新制作整套模板，提升了工装的复用率。在实际使用中，这套滑模可实现连续浇筑滑升，相比传统的拼装式模板，能够减少模板拆装的人工投入，同时避免模板拼接缝处的混凝土错台问题，提升衬砌内壁的成型质量，尤其适合深度较大的发电竖井、调压井等圆形结构的混凝土衬砌作业，能够匹配短段掘砌的施工节奏，实现掘进、衬砌工序的平行作业，压缩整体施工周期。
