18吨清管作业承载输送猪车结构

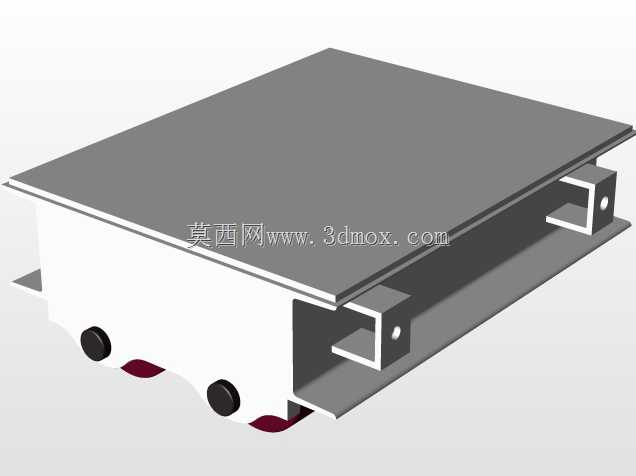

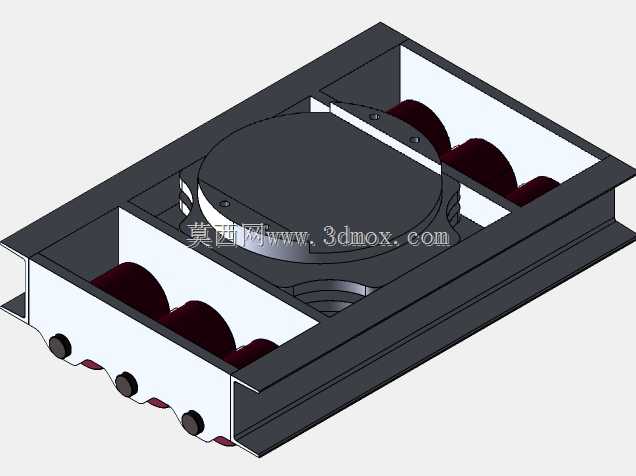

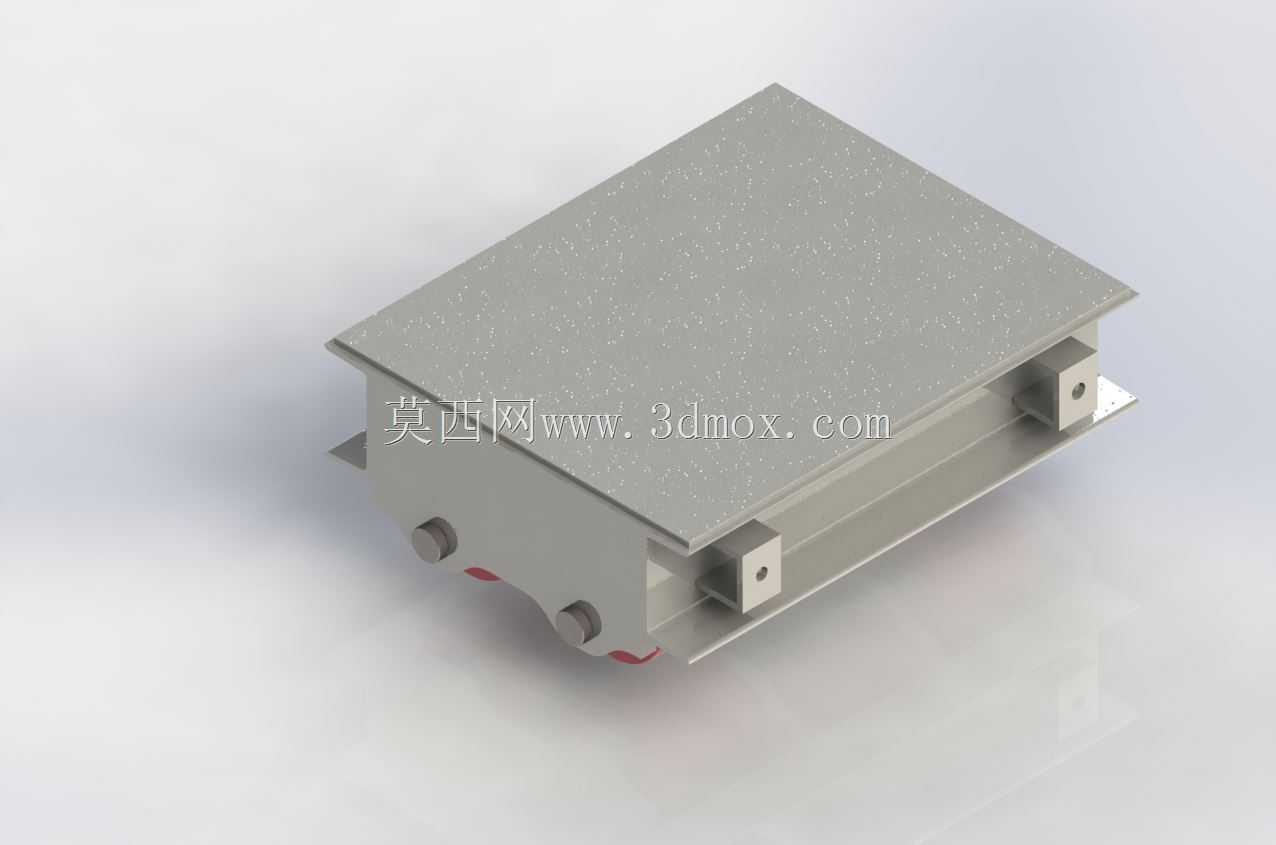

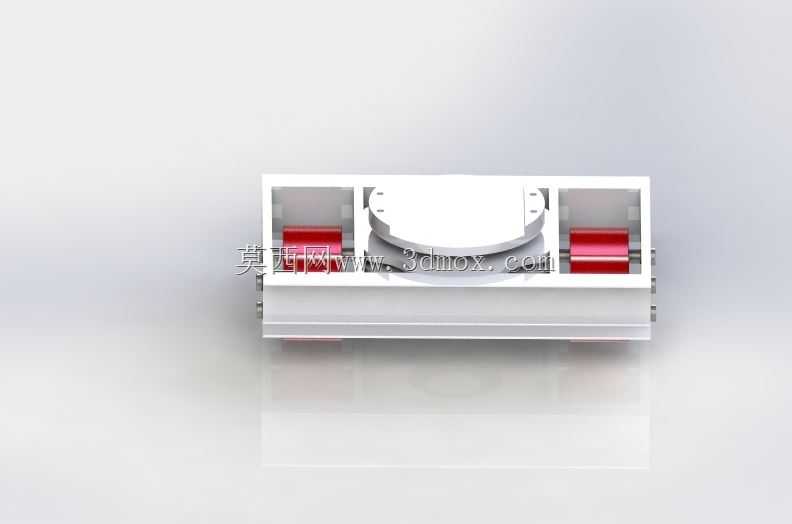

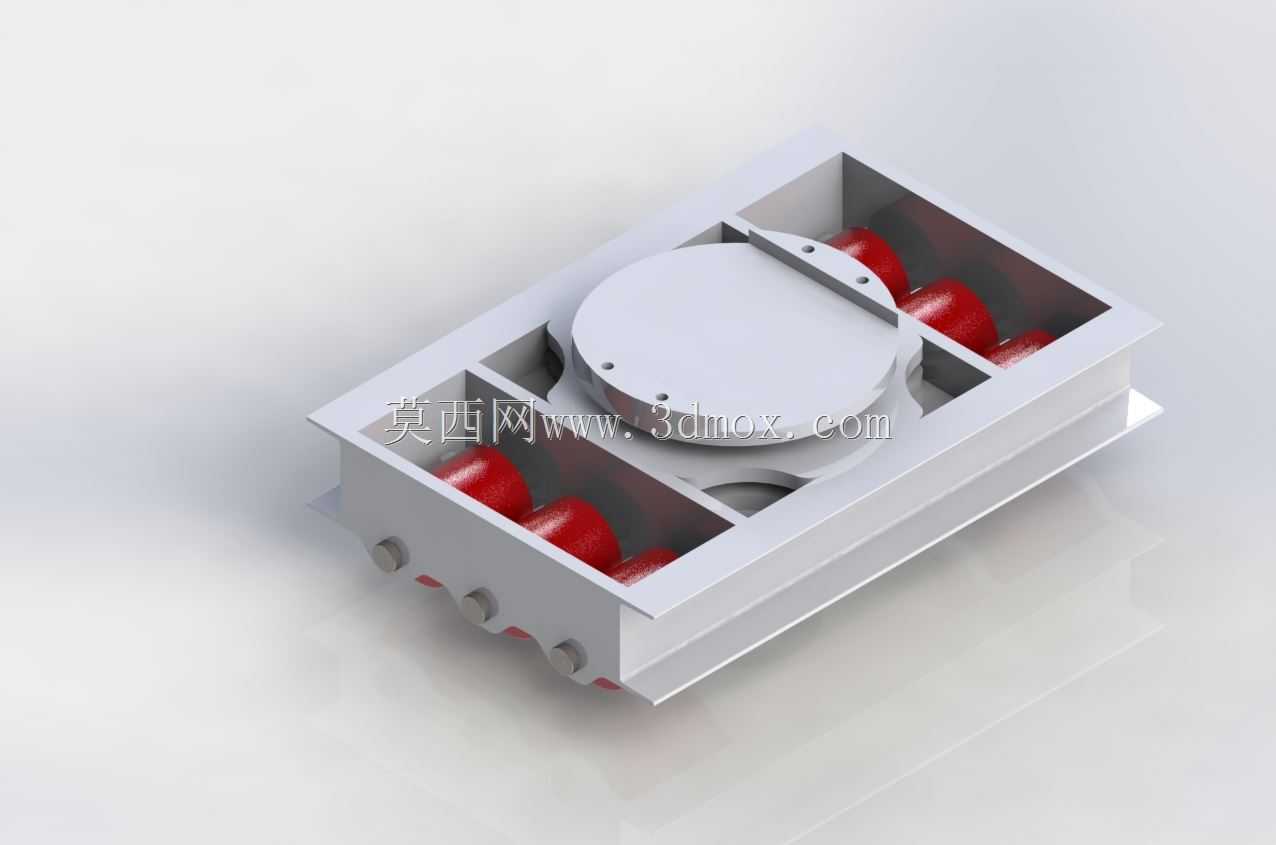

　　该载具主要服务于长输油气管道、市政大口径给排水管线的清管作业场景，作为清管器（业内俗称“清管猪”）的现场承载与转运单元，解决作业现场清管器从存放点到管道发球端的短距离转运、临时就位支撑需求，适配18吨级重载工况，可兼容大口径管道配套的重型清管器、检测清管器的承载要求。从结构设计逻辑来看，整体采用框架式箱型承载结构，主体框架通过型材拼焊成型，内部设置多组弹性缓冲支撑组件，也就是图中可见的红色弹性部件，可抵消转运过程中路面颠簸带来的冲击载荷，避免清管器表面的聚氨酯密封层、检测探头等精密部件受磕碰损伤。中部设置圆形定位承载台，台面上预留多组定位安装孔，可根据不同规格清管器的底部连接尺寸调整固定点位，适配不同管径对应的清管器安装固定需求，

　　承载台与框架之间设置导向限位结构，防止转运过程中承载台出现横向窜动。框架底部设置多组连接接口，可适配现场的叉车转运、牵引拖行等不同移动方式，侧面预留的接口可与现场发球筒的对接导轨配合，实现清管器从载具到发球筒的平稳滑移就位，减少人工吊装对位的工作量。外形尺寸方面，整体框架采用矩形布局，长宽尺寸适配常规作业通道的通行宽度要求，高度设置符合现场人工操作的 ergonomic 要求，无需额外登高即可完成清管器的固定与解绑操作，安装边界上预留的周边操作空间，可满足现场人员在载具周边完成清管器检查、密封件更换等预处理作业的空间需求，无需额外搭建操作平台。结构设计上充分考虑了野外作业的复杂工况，框架边角做圆弧过渡处理，

　　避免尖锐边角划伤作业人员或管道防腐层，所有外露连接部位均采用沉头设计，防止勾挂作业人员衣物或管线附属设施，内部弹性支撑组件采用模块化设计，可单独更换损坏的缓冲单元，降低现场维护成本。承载框架的受力路径经过优化，载荷从上部承载台通过分散的支撑梁传递到下部主框架，再通过底部的承载梁传递到转运支撑点，避免局部应力集中导致的框架变形，可满足长期重载转运的结构强度要求，适配野外崎岖场地的作业使用需求。
