模块化拼接式物料输送承载链板结构

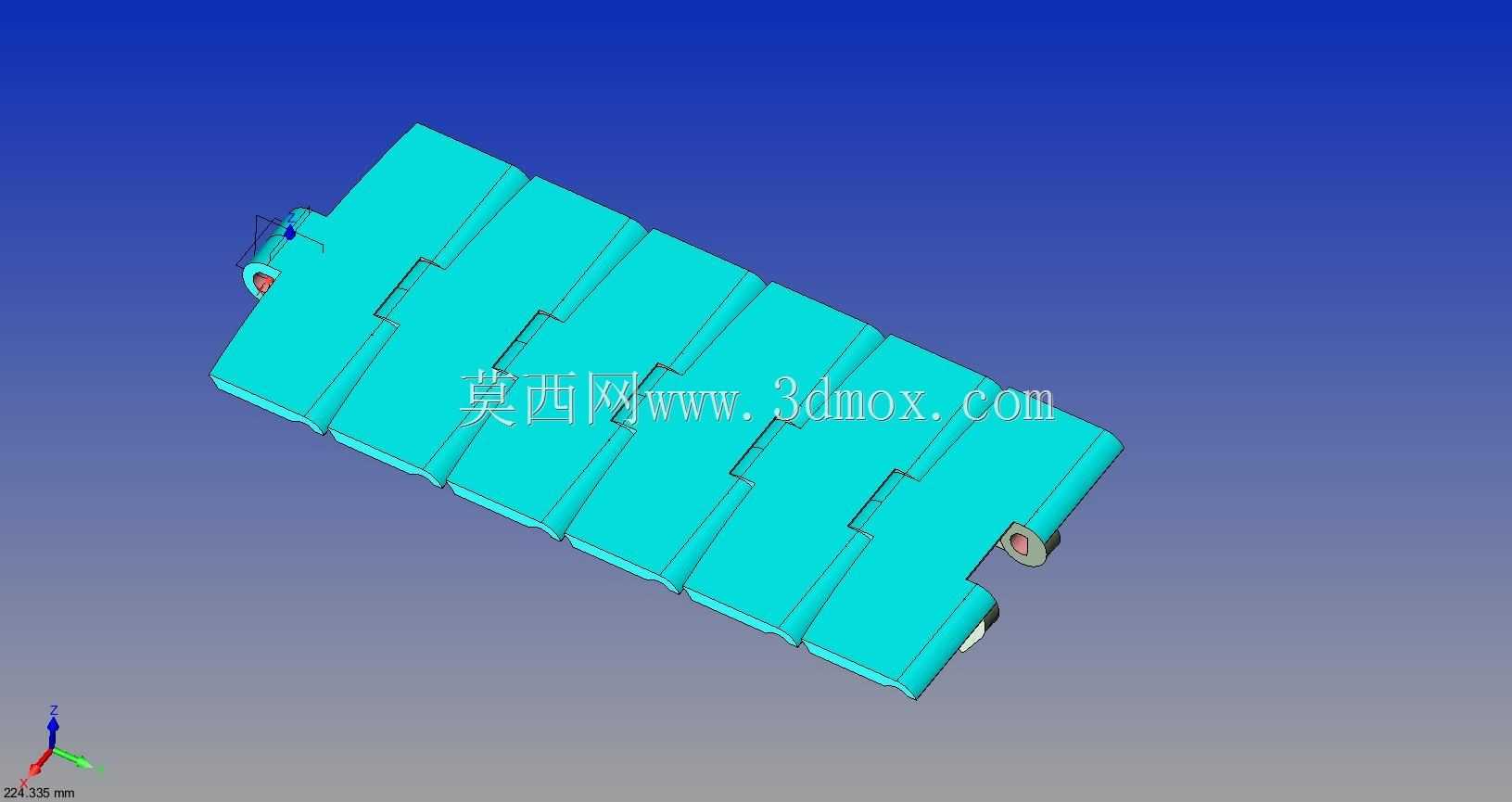

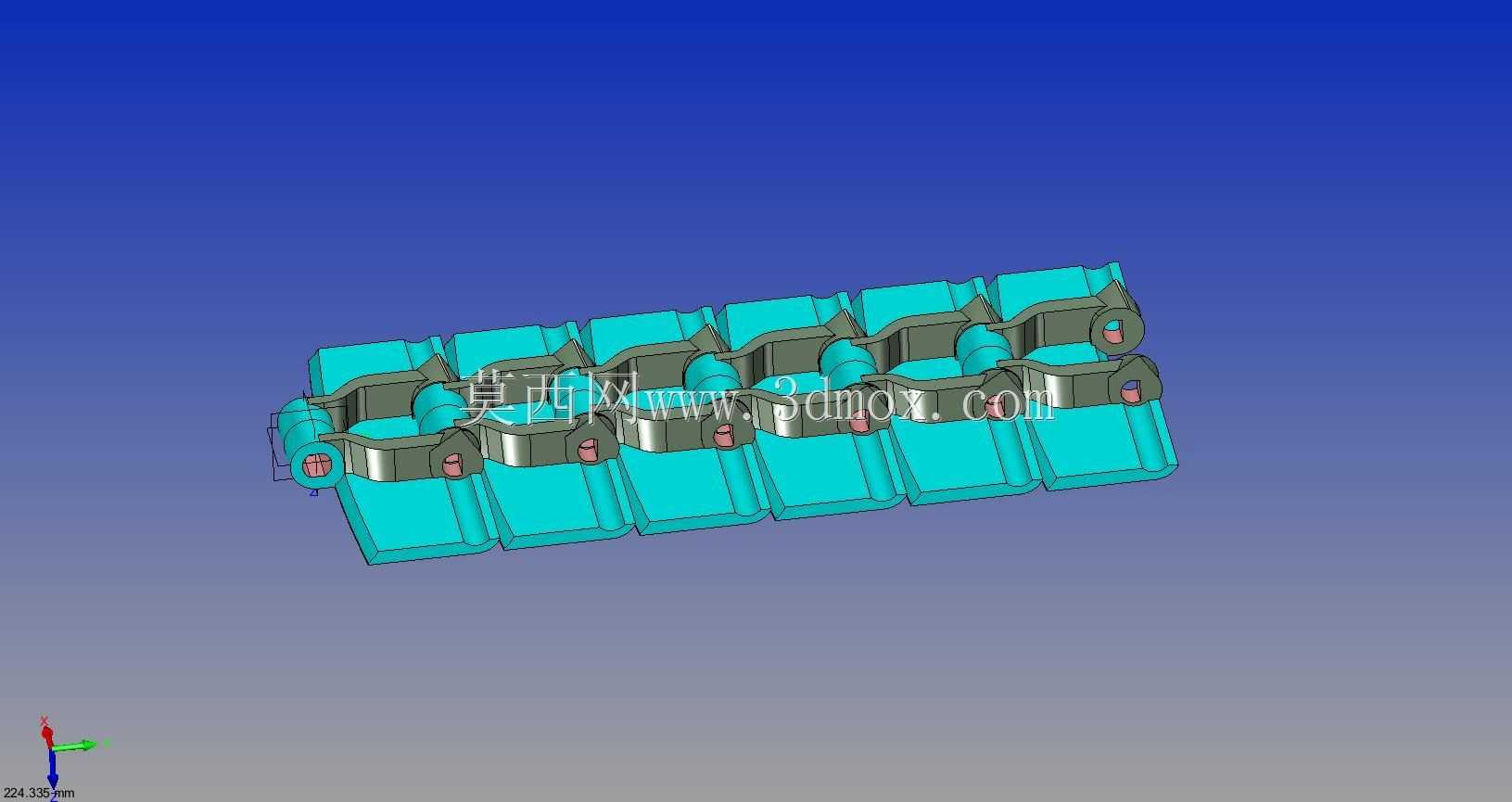

　　这类拼接式链板结构，是各类散料、规整件输送线里的核心接触承载部件，常见于食品加工分拣线、电商仓储输送线、五金件冲压出料线、包装生产线的物料传输工位，直接替代传统皮带输送易打滑、不耐尖锐物料剐蹭的短板，适配有一定重量、带棱角或者需要平稳承托的物料传输场景。从结构设计逻辑来看，单块链板采用等宽分段式结构，相邻板件之间通过端部的铰接孔位实现串联拼接，每块板的侧边做了互锁卡扣结构，拼接完成后板面形成连续平整的承载面，不会出现相邻板件错位卡料的问题，同时铰接位置预留了足够的转动间隙，能适配水平直线输送、小角度爬坡输送甚至水平转弯输送的走线需求，不需要额外定制异形过渡板件。板体主体采用等厚加强筋布局，

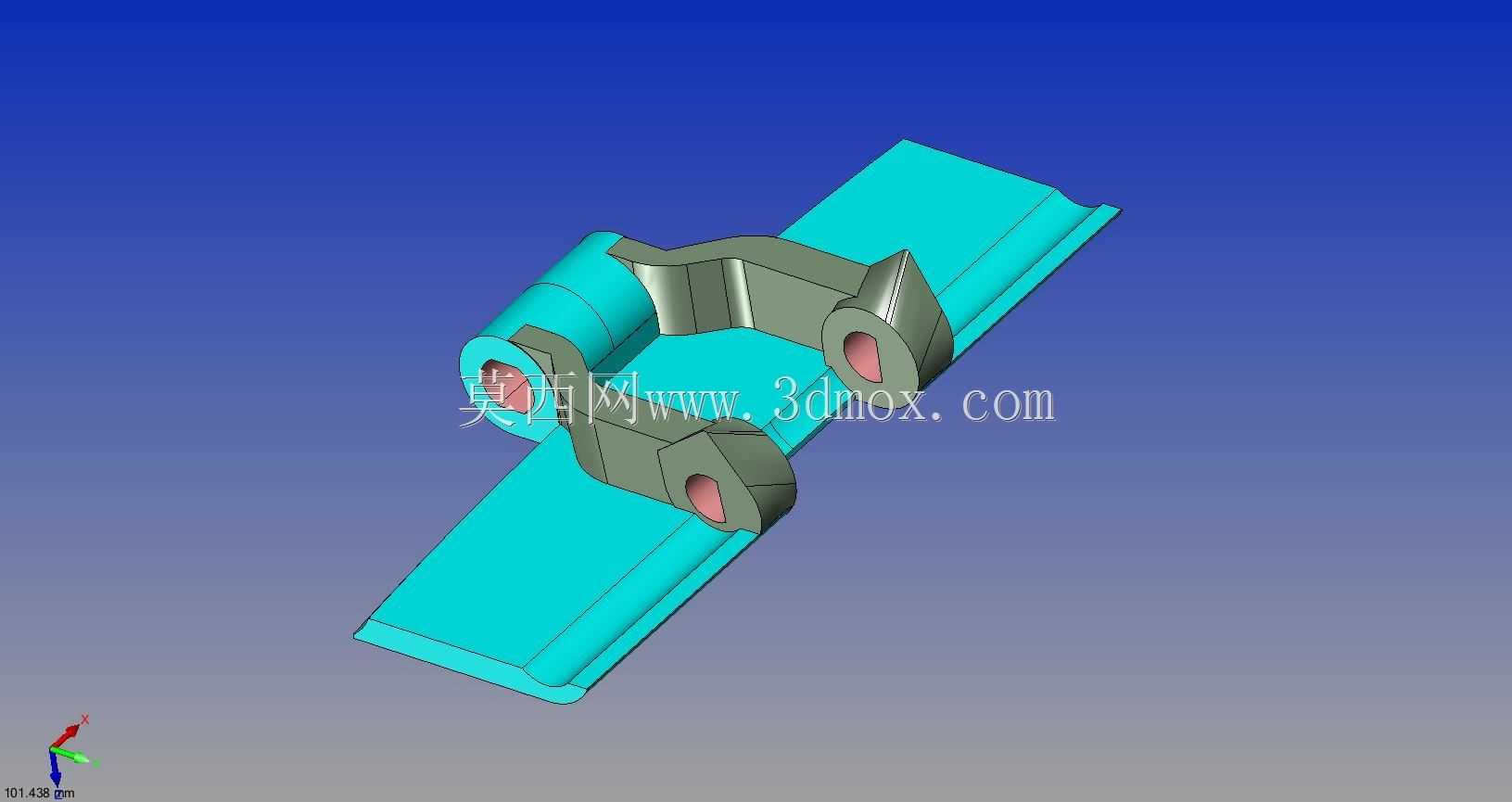

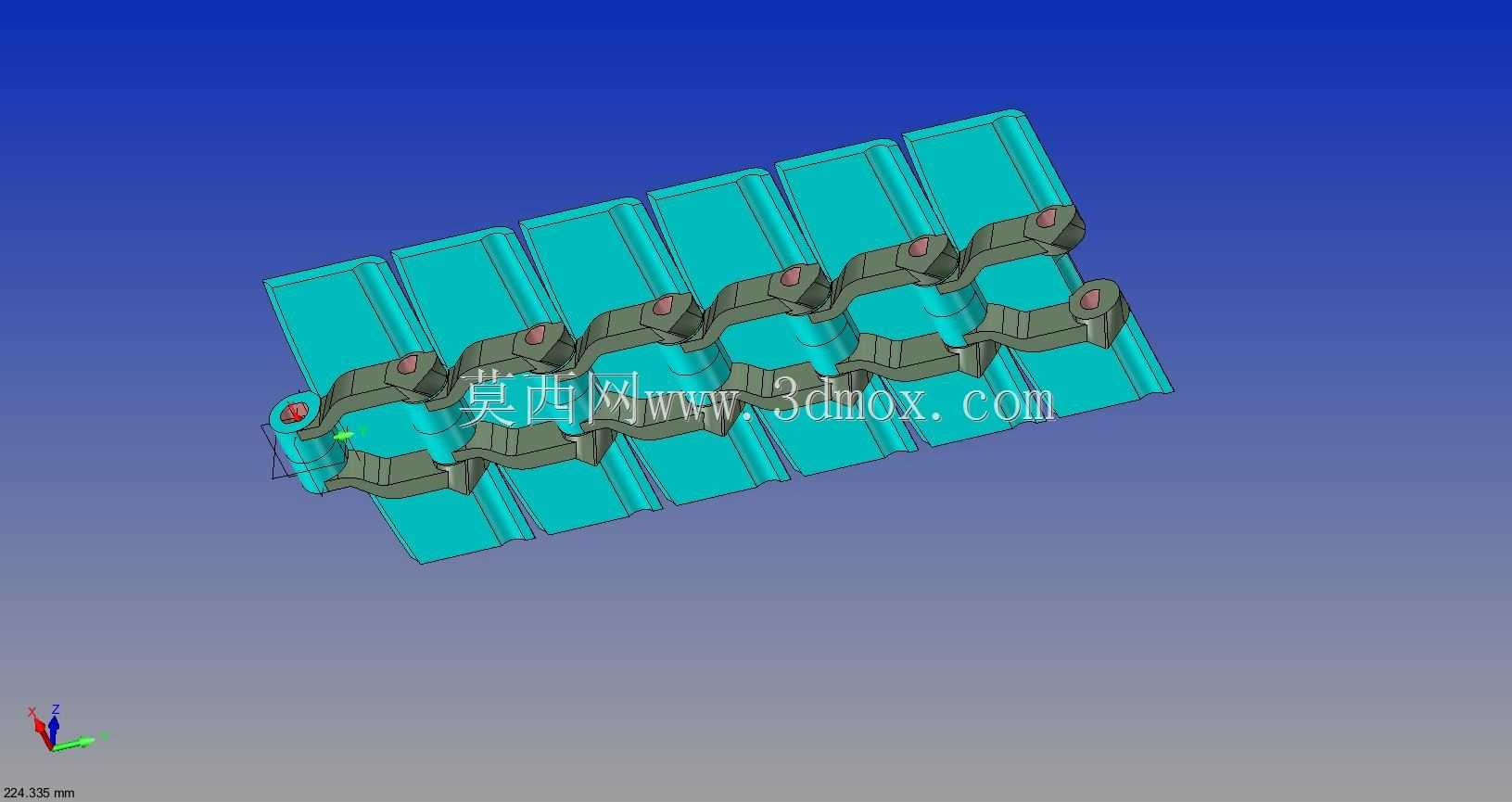

　　在不额外增加整体板厚的前提下提升板面抗弯折能力，即使承载单块重量较大的金属工件，长期运行也不会出现板面下凹变形的问题；两端的铰接位做了加厚凸台设计，避免铰接销轴长期转动磨损后出现板体松旷，铰接孔的同轴度公差控制在合理区间，串联后整段链板转动顺畅，不会出现卡滞、跳齿的问题。安装边界上，单块链板的宽度适配常规标准输送线的机架内宽，拼接时只需要将销轴穿入对齐的铰接孔即可完成组装，不需要额外的紧固件，后期维护更换单块磨损板件时，只需要打出对应位置的销轴就能快速拆换，不需要拆解整段输送链，大幅降低运维的时间成本。板面做了微弧过渡处理，没有尖锐棱角，输送过程中不会刮伤物料表面，也不会勾挂包装类物料的边角，适配的输送速度范围较宽，

　　从低速分拣工位到高速出料工位都能稳定运行，同时板体的拼接结构预留了安装附件的卡槽位置，可以根据实际输送需求加装挡板、防滑条、导向条等配件，不需要对板体做二次打孔加工，适配不同物料的输送限位需求。在实际选型适配时，这类链板可以根据输送线的总长度灵活调整拼接数量，转弯半径适配常规的标准转弯机架尺寸，不需要单独定制特殊规格的链板，和常规的链轮驱动结构完全匹配，不需要对现有输送线的驱动端做大幅改造就能直接替换原有老化的承载部件。
