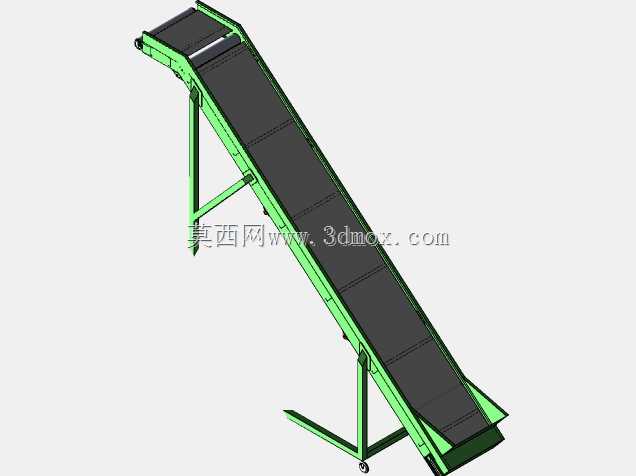

可移动倾斜式爬坡皮带输送设备结构

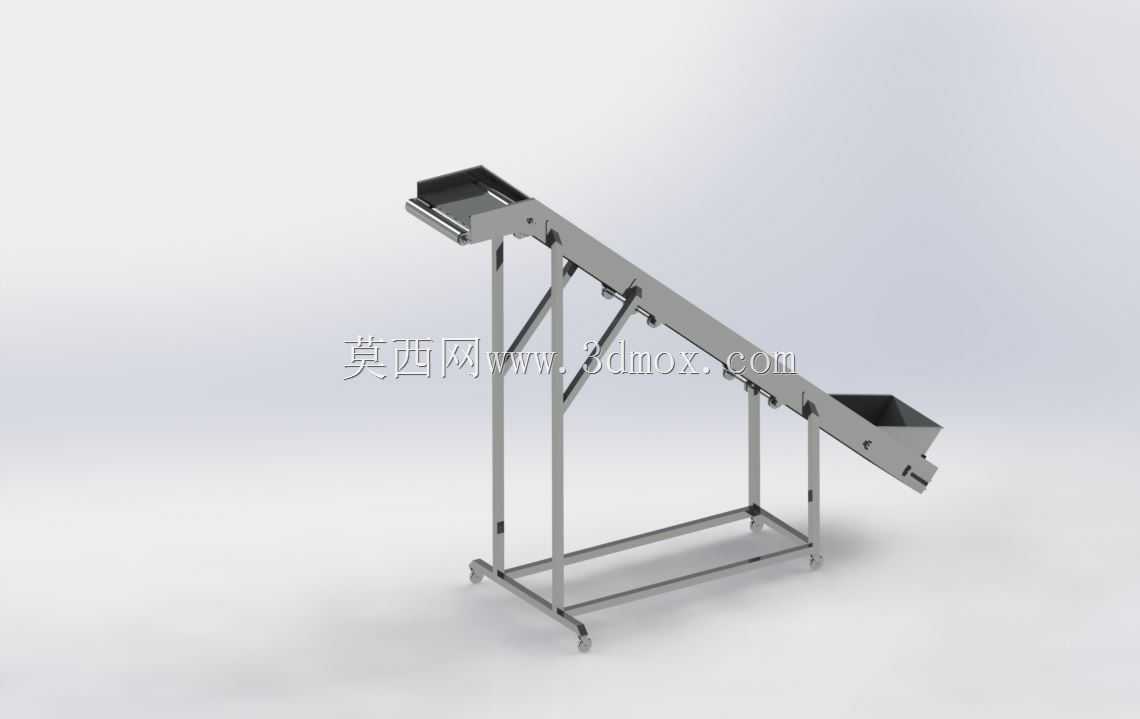

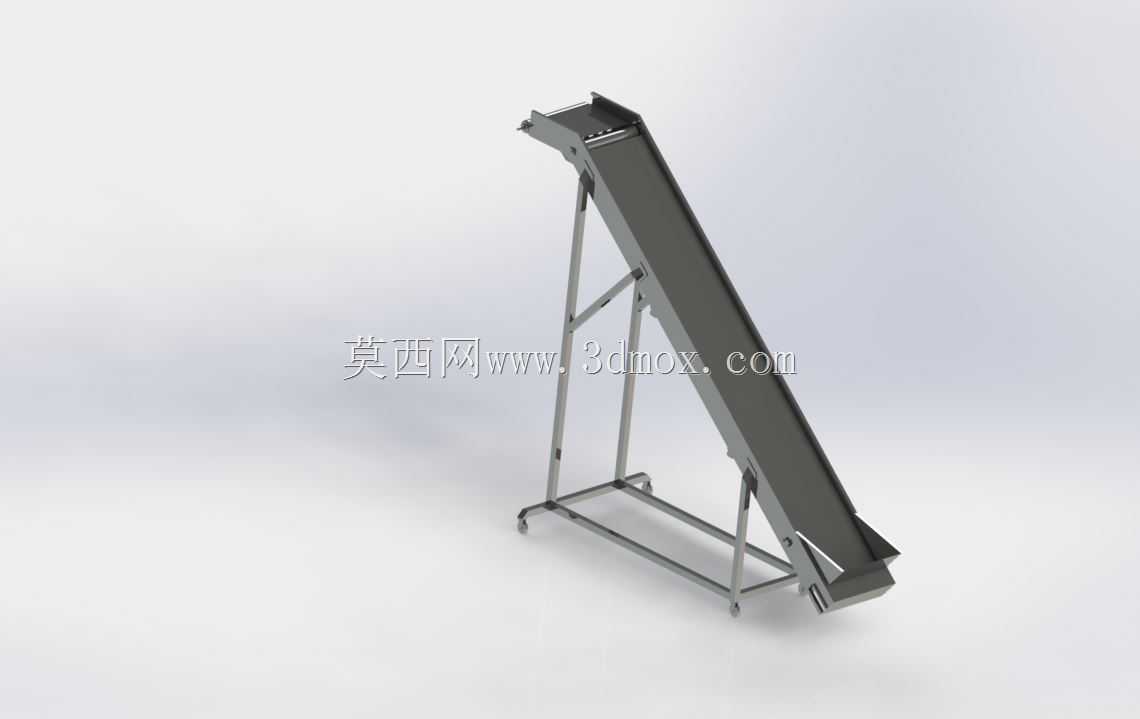

　　这款倾斜式输送结构的设计初衷，是解决生产环节中不同高度工位间的散料、小件包装物的连续转运需求，常见于食品加工、包装流水线、五金件分拣、注塑机出料接驳等场景，可将低位输出的物料平稳输送至高位料仓、包装机进料口或者下一工序的作业台面，替代人工重复搬运动作，降低产线作业的劳动强度。从结构设计来看，整体采用方管焊接的一体式支架，底部配置四个万向脚轮，可根据产线布局调整快速移位，无需做复杂的地面固定，适配多工位灵活切换的小批量生产场景；支架中部设置斜向支撑筋，提升长距离倾斜段的结构刚性，避免皮带运行过程中出现支架晃动、皮带跑偏的问题。倾斜段的倾角设置经过多场景适配考量，既保证物料在皮带上不会因倾角过大出现下滑，

　　又能在有限的水平占地范围内实现足够的提升高度，进料端设置水平导料段，方便人工或者上游设备将物料平稳放置到皮带上，出料端做收窄溜边设计，可让物料精准落入下游接料位置，避免撒料。皮带采用平型防滑带面，表面平整摩擦力适中，既可以输送纸箱、塑料件等硬质包装物，也能适配颗粒状、小块状散料的输送，不会出现卡料问题；两侧设置低矮挡边，防止输送过程中物料从侧边滚落。驱动单元布置在出料端的高位位置，可增大皮带与驱动辊的包角，提升传动效率，减少皮带打滑概率，张紧结构设置在两端辊筒的安装座处，可通过调节螺栓调整皮带张紧度，补偿长期运行后的皮带伸长量，日常维护无需拆解整体结构。安装边界方面，设备整体占地长度根据提升高度适配常规车间工位间距，

　　底部支架的横向宽度控制在常规通道允许范围内，移位时可顺利通过车间标准人行通道，进料端的高度适配常规作业台面或者设备出料口高度，无需额外做接驳台改造，出料端的高度可覆盖常见料仓、包装设备的进料口高度区间，支架的脚轮带锁止结构，移位到位后踩下锁止即可固定位置，运行过程中不会出现移位。
