刀具级进冲压模具结构设计方案

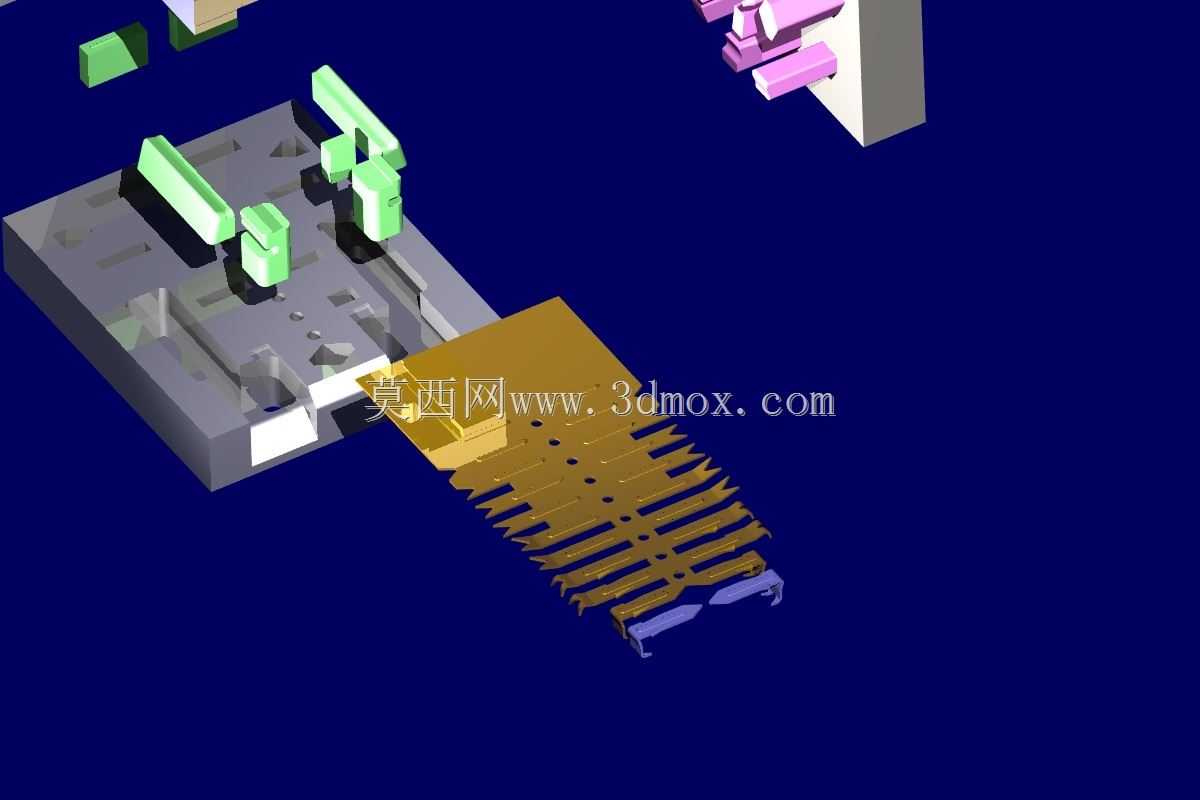

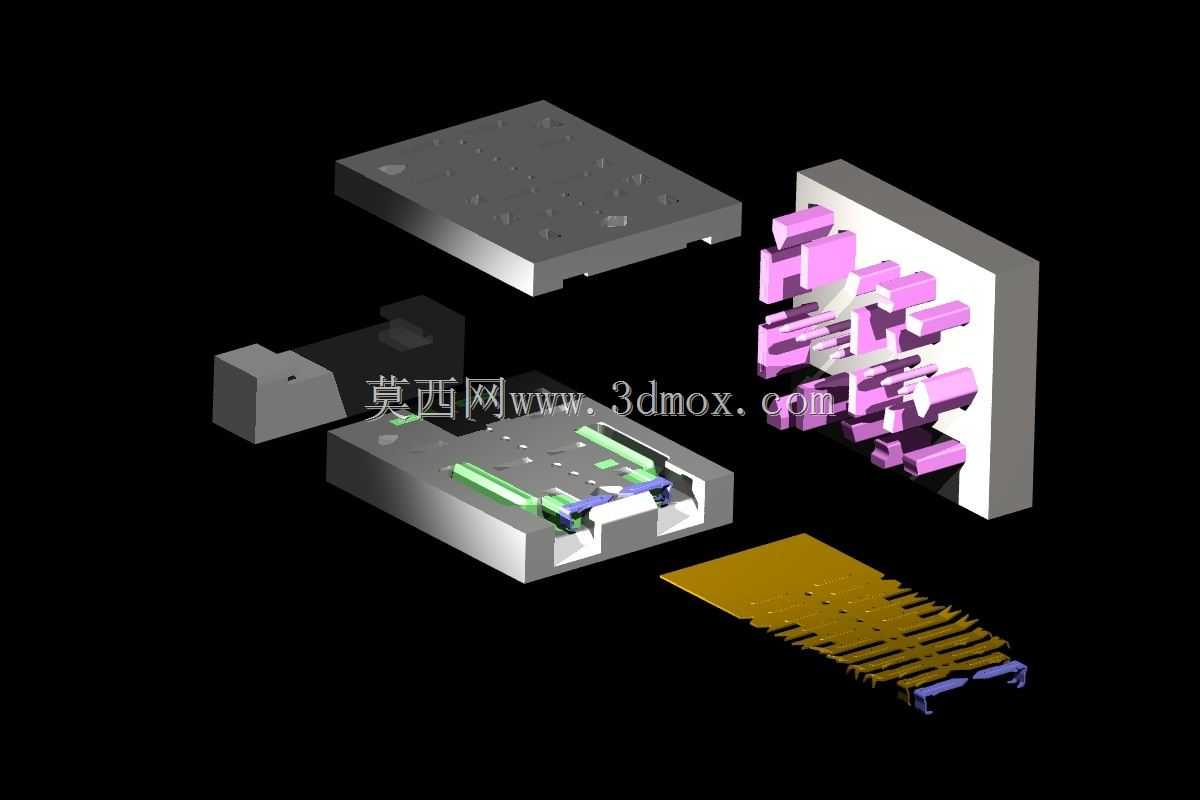

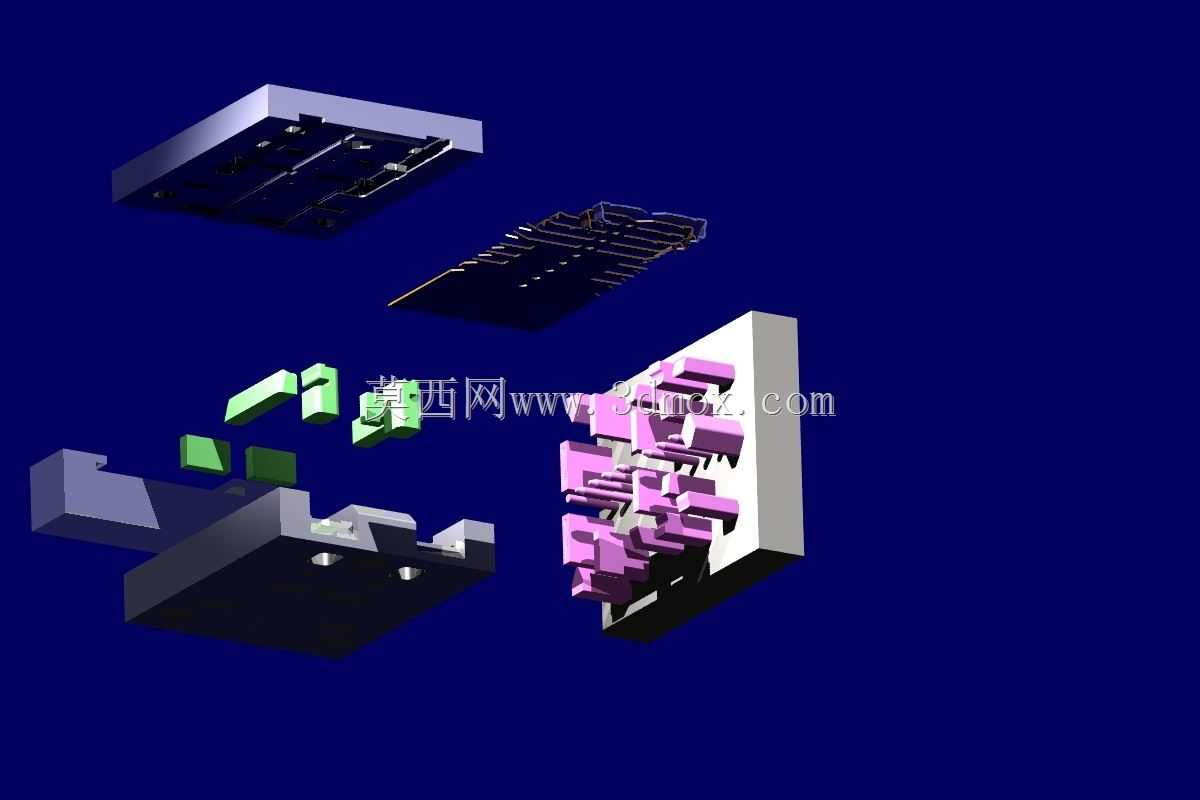

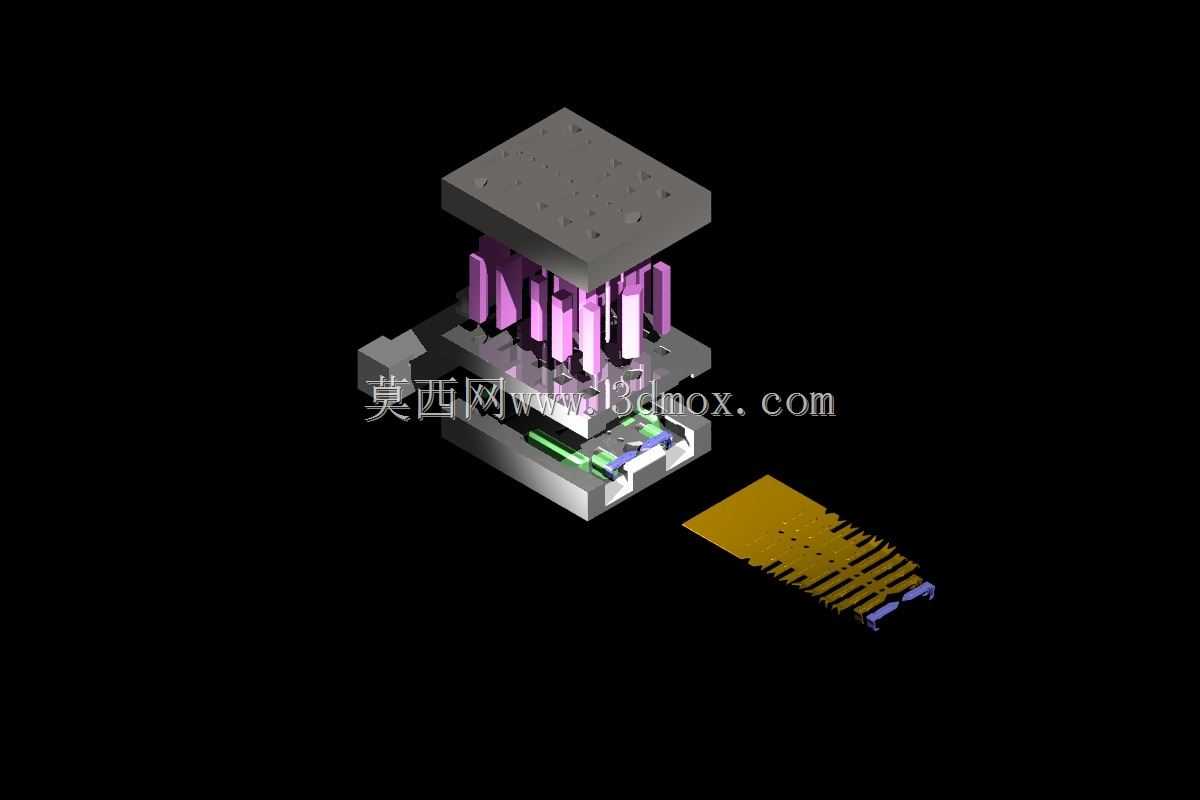

　　这套级进模结构针对薄型刀具类五金零件的连续冲压成型需求设计，整体采用模座导向的三板式结构布局，上模座预留标准模柄安装位，可适配常规开式压力机的滑块装夹尺寸，安装边界覆盖常见16吨到25吨冲床的工作台装夹范围，无需额外定制转接板即可完成上机装夹。模具内部集成多工位冲压工序，从条料送进开始，依次完成冲裁定位孔、刃口轮廓冲切、折弯成型、落料分离的全流程作业，条料依靠侧面导料板完成送进导向，每个工位设置独立的弹压卸料结构，避免薄料冲压过程中出现带料、翘曲变形的问题。从结构细节来看，凸模采用快换式装夹设计，针对刀具刃口部位的冲切凸模单独设置硬质合金镶块，在大批量冲压生产中可快速更换磨损的刃口部件，减少停机维护时长；凹模同样采用镶拼式结构，

　　对应每个冲裁工位的凹模刃口单独加工镶件，避免整体凹模局部磨损后整体报废的成本浪费。模具内部设置多组矩形弹簧提供卸料力与压料力，弹簧排布避开冲裁力集中区域，保证压料力均匀分布在条料成型区域，防止薄料冲压时出现压痕、材料拉伸变形的缺陷。导向系统采用独立导柱导套配合，导柱设置在下模座位置，导套加装钢球保持架实现无间隙导向，保证上下模合模时的对位精度，控制冲裁间隙均匀性，满足刀具类零件刃口冲裁的断面质量要求。在实际生产场景中，这类级进模可适配0.2mm到0.8mm厚度的高速钢、不锈钢带料加工，连续冲压节拍可达到每分钟120次到180次，相比单工序模减少多次定位带来的尺寸误差，成品零件的刃口轮廓一致性可控制在0.02mm公差范围内，

　　满足民用刀具、工业刀片类零件的批量生产需求。模具的下模座设置统一的废料漏料通道，每个冲裁工位的废料可直接通过漏料孔落入冲床工作台的废料槽，无需额外人工清理废料，适配自动化冲压生产线的连续作业要求；送料端预留自动送料机的接口位置，可搭配辊式送料机构实现无人化连续生产，成型后的零件直接从落料工位滑入成品收集盒，减少人工取件的安全风险。设计过程中针对刀具零件的折弯成型工位单独设置回弹补偿角，根据材料硬度参数预调整凸模折弯角度，抵消冲压成型后的材料回弹量，保证成品零件的折弯角度符合装配要求；同时在成型工位设置顶料销，避免成型后的零件卡在下模型腔内，保证条料送进过程顺畅无卡滞。
