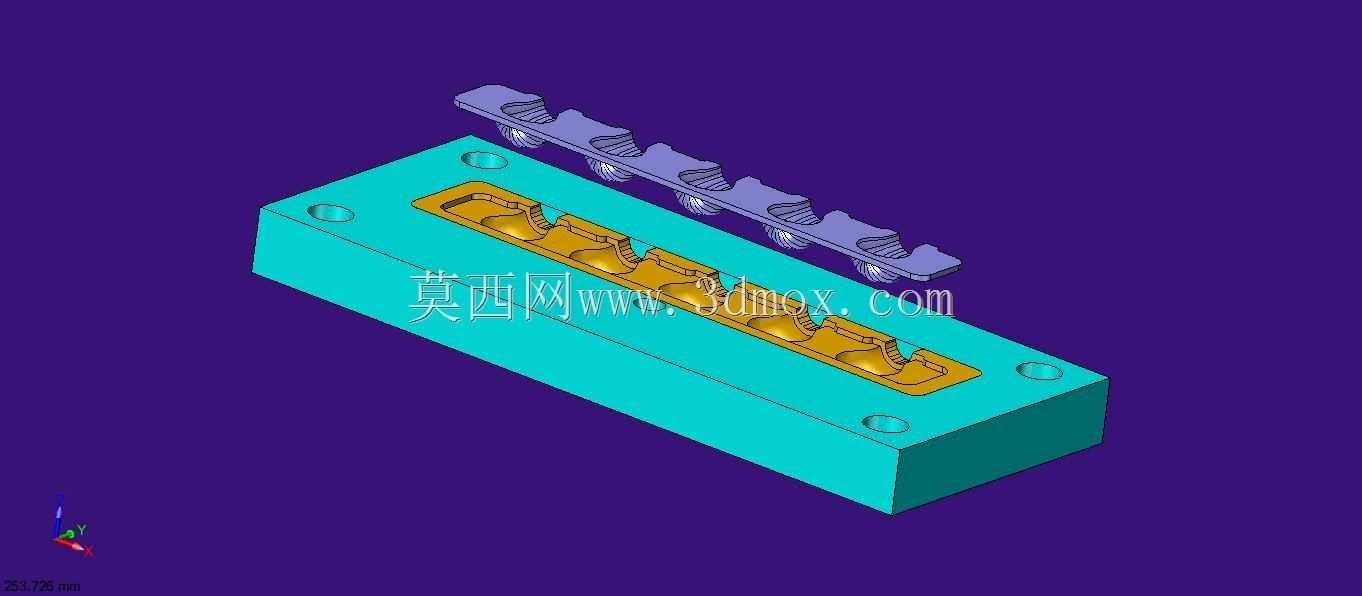

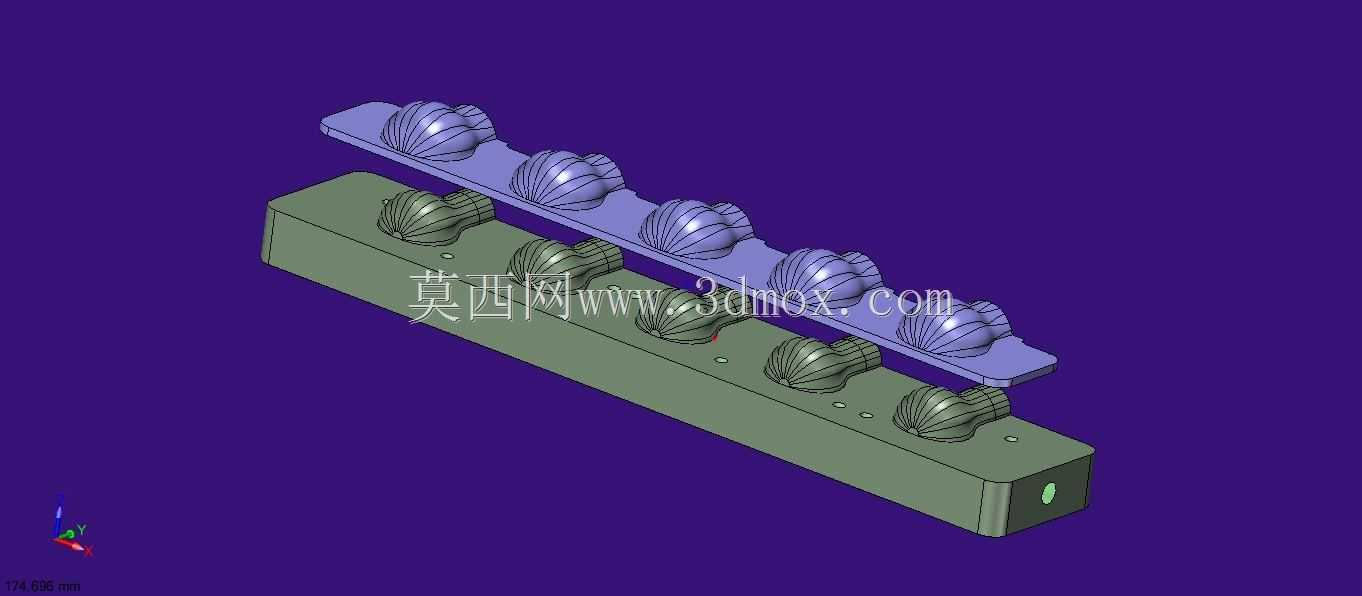

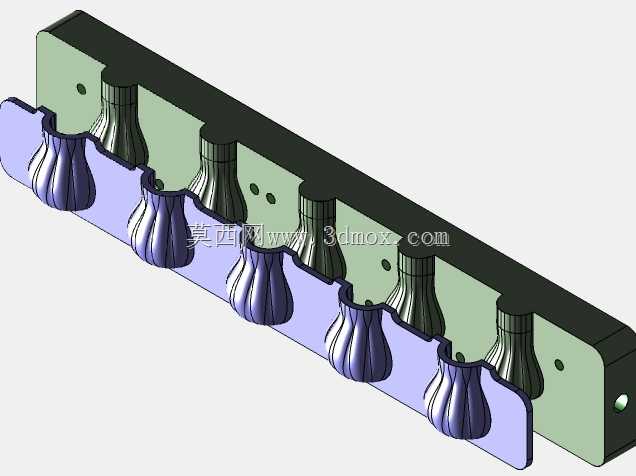

棒棒糖多腔注塑模具型芯型腔结构

　　这套成型零件针对棒状糖果类注塑制品的批量生产需求设计，采用一模多腔的排布方式，单模次可完成6件制品的成型作业，适配卧式注塑机的常规装夹规格，模架安装孔位遵循标准模架的定位尺寸设计，无需额外加工适配板即可直接装夹到对应吨位的注塑设备上。从结构细节来看，型腔部分布置在定模侧，成型制品的外轮廓曲面，曲面纹理完全复刻糖果类产品的外壳褶皱造型，分型面贴合制品最大轮廓线设置，避免飞边产生的同时减少后续修边工作量；型芯部分布置在动模侧，除了成型制品的内凹结构外，还集成了流道的冷料穴结构，开模时可通过拉料杆将流道凝料带出，配合顶出机构实现制品与流道的自动脱落。设计过程中重点考量了成型过程中的排气需求，在每个型腔的曲面末端都预留了微米级的排气间隙，

　　避免填充过程中出现困气烧焦的问题，同时冷却水道的排布沿着型腔的曲面走向均匀布置，进出水口采用标准水管接头规格，可直接对接工厂常规的冷却水循环系统，保证模温均匀性，将制品成型周期控制在合理区间内。安装边界方面，整套型芯型腔的合模导向依靠边角处的精定位锁保证对位精度，合模时的错位量控制在0.02mm以内，避免制品出现错边缺陷；流道采用平衡式排布，从主浇道到每个型腔的流道长度完全一致，保证各型腔的填充压力、填充时间同步，减少不同型腔制品的尺寸差异，适配量产过程中的品质稳定性要求。在实际生产场景中，这套结构可直接替换同规格模架内的成型镶件，快速切换生产品类，不需要重新调整注塑机的开模行程、顶出位置等参数，降低换模调试的时间成本；成型零件的材质选用预硬模具钢，表面抛光至镜面级别，既满足透明类塑料的成型外观要求，也能承受长期注塑生产的磨损，延长模具的使用寿命。
