螺旋结构箭身玩具拆分装配结构设计

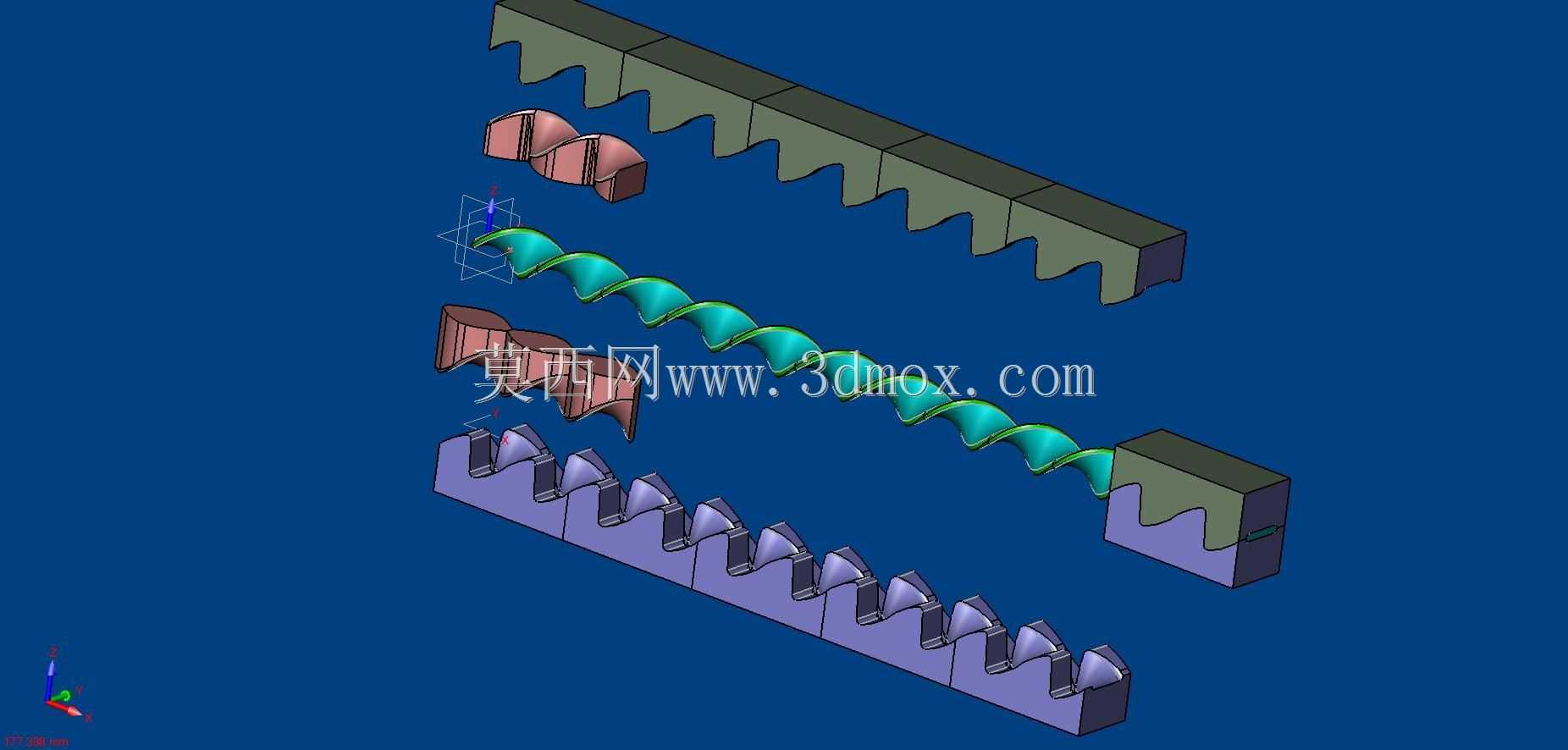

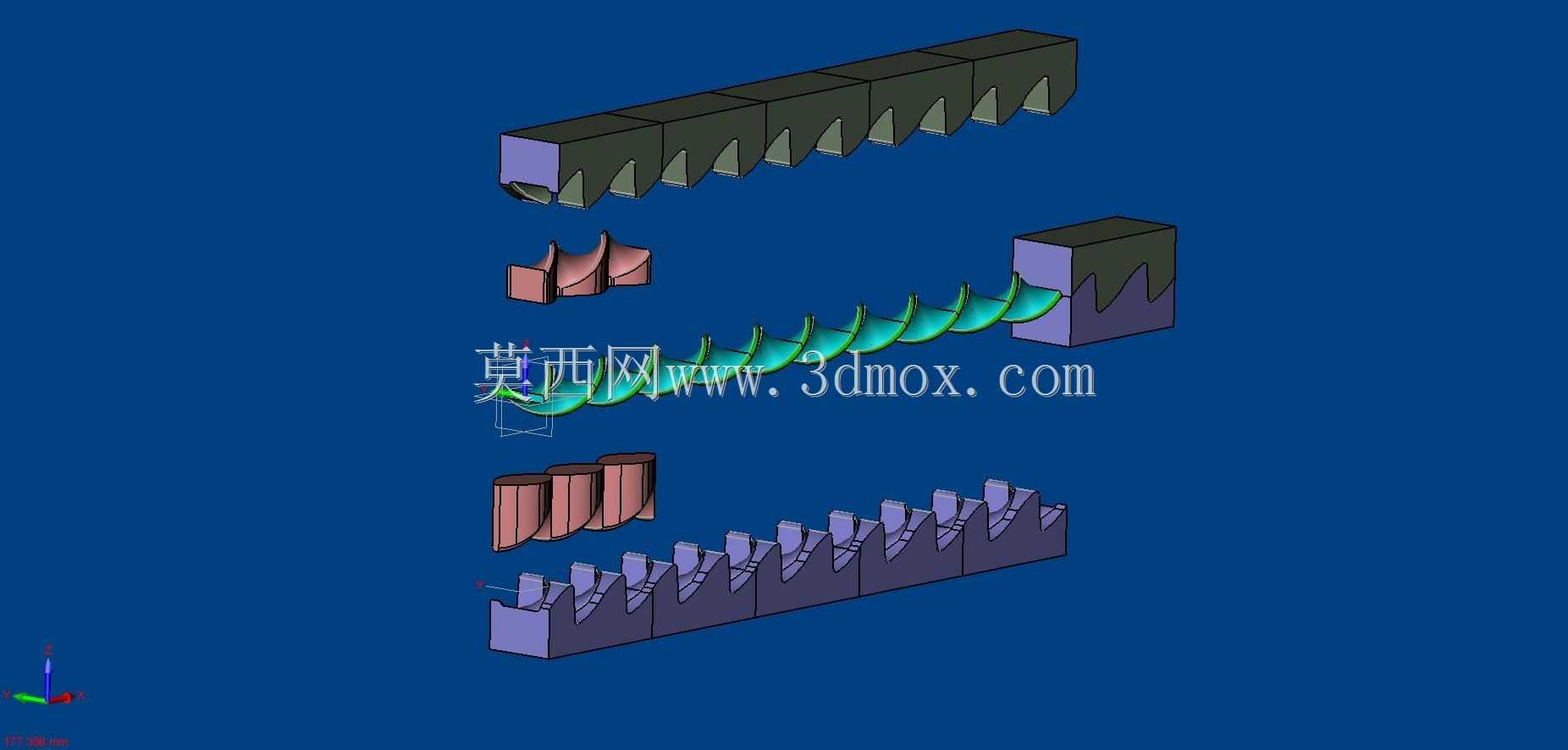

　　这款螺旋箭身玩具的结构设计，核心围绕螺旋传动的基础机械原理做适配玩具场景的优化，整体采用多段拼接的模块化结构，拆分后可清晰看到外护壳段、螺旋推进段、内支撑段、端盖限位段四个核心组成部分，各部件之间通过卡槽定位实现无紧固件装配，适配玩具类产品快速拆装、反复组合的使用需求。从实际应用场景来看，这类结构既可以作为青少年机械原理科普的演示教具，让学习者直观理解螺旋副的运动传递逻辑，也可以作为拼装类玩具的核心结构件，搭配不同的外部装饰件拓展出多种玩法，部分文创类弹射玩具也会采用同类螺旋箭身结构来优化发射后的飞行稳定性，相比直杆式箭身，螺旋结构在低速运动状态下能借助翼面的气流导向作用减少姿态偏转。设计过程中优先考虑了部件的装配容错性，

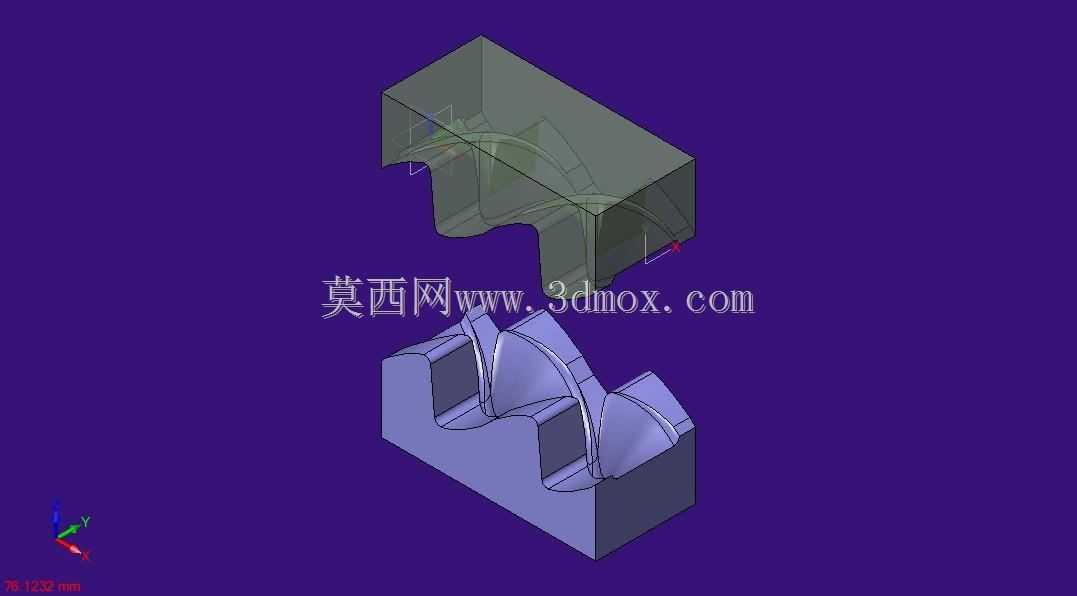

　　外护壳段的每一节都设置了统一规格的楔形卡槽，相邻壳体拼接时不需要额外定位标记，靠卡槽的导向斜面就能自动对齐，螺旋推进段的翼片采用等螺距连续曲面设计，曲面弧度经过反复调整，既保证拼接后整体螺旋线的连续性，也避免翼片边缘过于尖锐带来的使用安全隐患，内支撑段的齿状定位结构和螺旋段的根部凹槽一一对应，装配后可以限制螺旋段的径向窜动，避免把玩过程中出现部件松脱的问题。从安装边界来看，整体装配完成后为长条形结构，各段拼接后的同轴度公差控制在0.2mm以内，不需要额外的粘接或者紧固件固定，完全靠结构之间的过盈配合与卡槽限位实现整体刚性，拆分状态下所有部件都可以平整排布，方便收纳或者批量注塑生产时的模具排布，

　　端盖段的方形限位结构既可以作为整体结构的装配基准，也可以搭配外部发射机构做定位接口，适配不同的弹射动力模块。这类结构设计没有采用复杂的异形曲面，所有部件都可以通过常规的注塑工艺实现量产，拔模角度统一设置为1.5度，不需要特殊的抽芯结构就能完成模具加工，在保证结构功能的前提下尽可能压缩了生产制造成本，同时各部件的壁厚均匀控制在1.8mm左右，避免注塑过程中出现缩痕、翘曲等工艺缺陷，螺旋翼片的根部做了R0.5的圆角过渡，减少应力集中的同时也提升了部件的抗摔性能，适配玩具产品高频次摔碰的使用场景。
