工业过滤用卧式压力处理装置结构

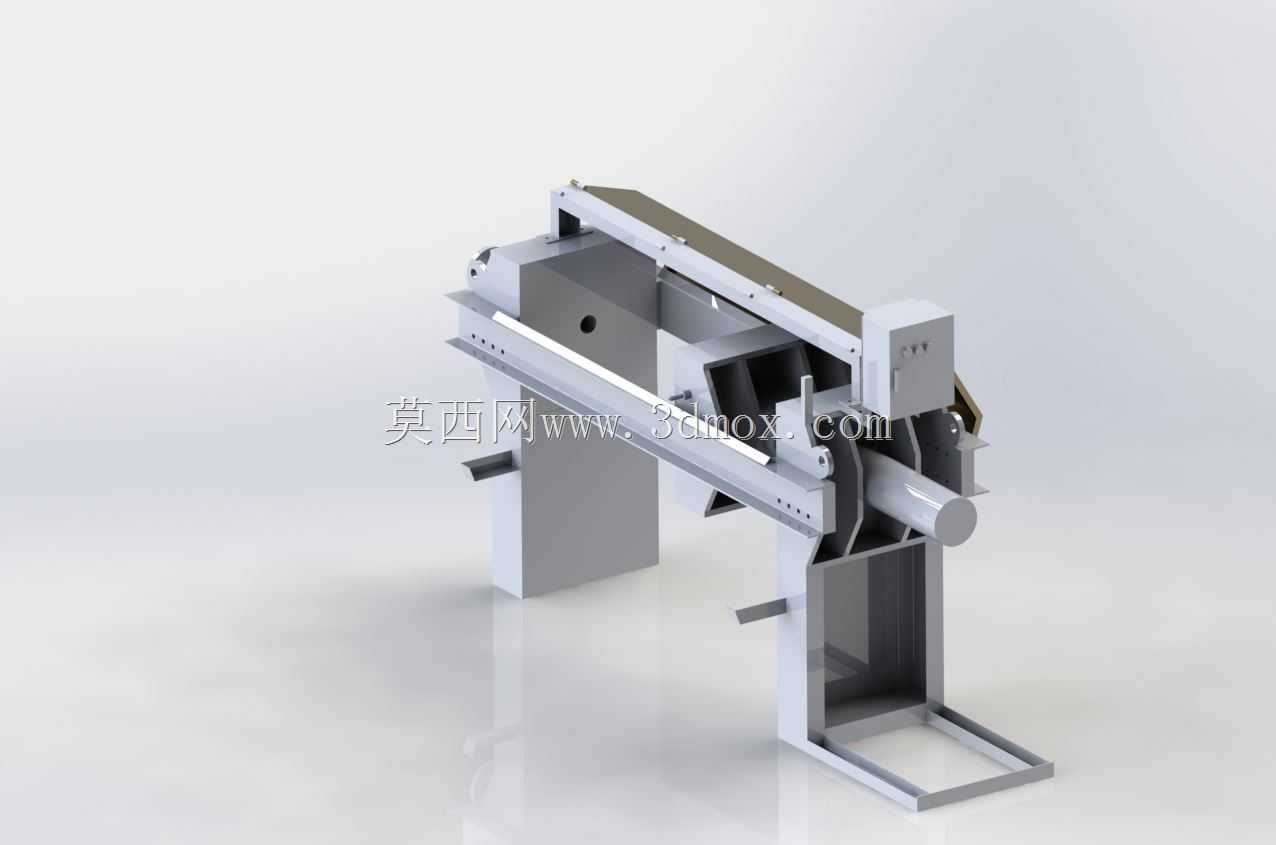

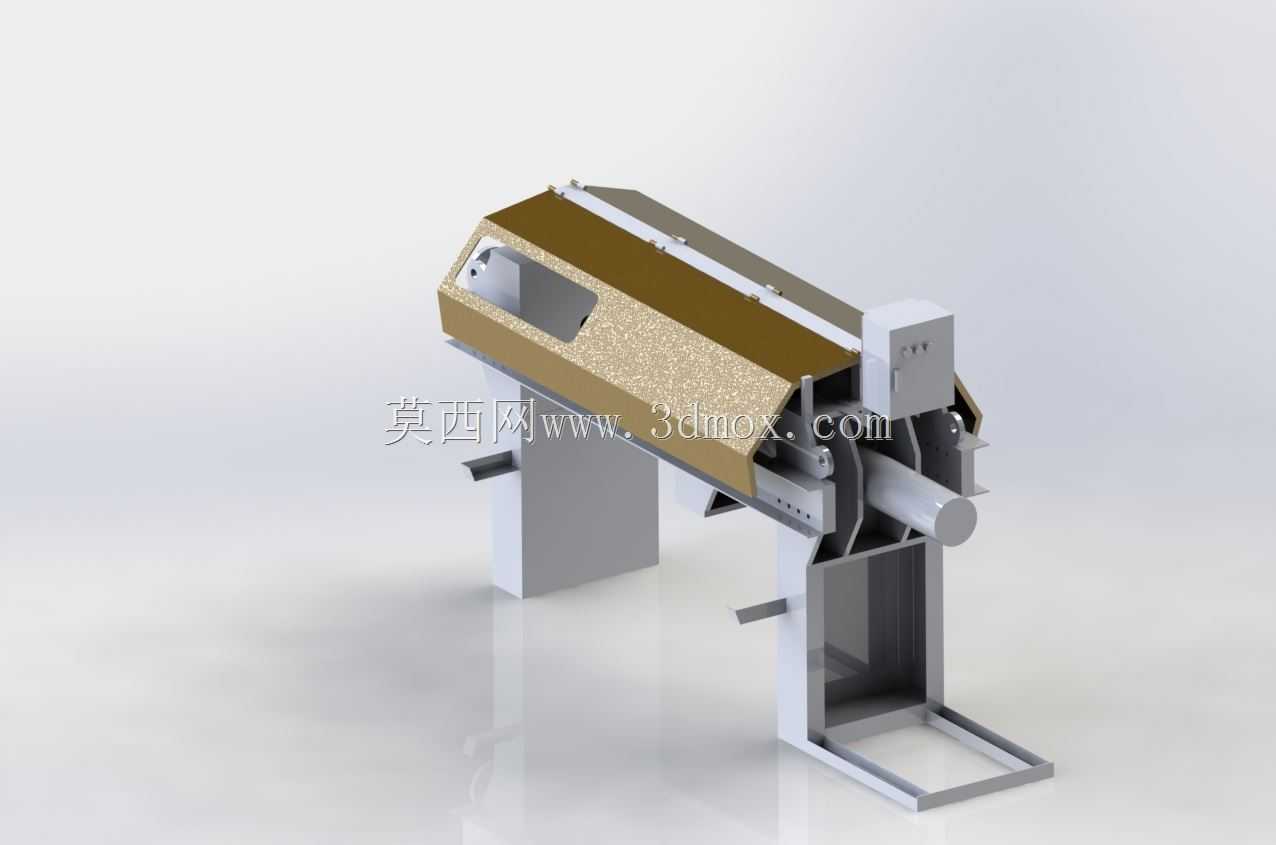

　　该装置为卧式布置的工业压力处理类设备，核心应用场景集中在固液分离、物料加压输送、介质精密过滤工段，常见于食品加工浆料提纯、化工原料预处理、工业循环水杂质截留等生产环节，可直接对接生产线的物料管路，承担连续式带压作业任务。从结构设计逻辑来看，整体采用分体式支撑布局，底部为方管焊接成型的落地式机架，机架支脚预留了地脚螺栓安装孔位，可直接固定在混凝土地面或设备安装平台上，安装时需保证机架上平面的水平度误差控制在千分之二以内，避免内部承压部件长期受偏载应力出现密封失效问题。设备主体的承压壳体采用倾斜卧式布置，壳体外部覆盖有带防滑纹理的防护层，既可以降低作业过程中的热量散失，也能避免操作人员误触高温壳体引发安全隐患，

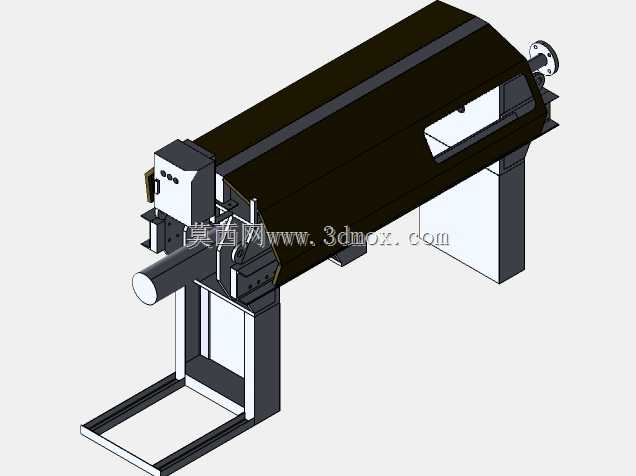

　　壳体侧面开设的矩形检修口采用快拆式压盖结构，无需完全拆解设备即可完成内部滤材更换、残留物料清理等日常维护操作，大幅缩短设备停机维护时长。壳体端部的伸出轴为物料进出的连通接口，接口处采用标准法兰连接结构，可适配不同通径的工业管路，安装时需注意接口与外接管路的同轴度，避免强行对接造成轴封处出现渗漏。壳体侧方挂载的方形箱体为控制单元安装位，内部可集成压力检测、流量调节相关的控制元件，箱体与壳体之间采用螺栓紧固连接，走线通过壳体预设的穿线孔完成，避免线路外露受物料腐蚀、外力拉扯出现损坏。从安装边界来看，设备整体重心落在底部机架的中心区域，单侧伸出的管路接口预留了足够的管路安装操作空间，两侧的支撑立板与壳体之间设置有加强筋板，

　　可承受设备满负荷运行时的振动载荷，避免长期运行出现焊缝开裂、结构变形问题。设计过程中针对承压壳体的壁厚做了针对性校核，可满足常规工业工况下的带压作业需求，机架的方管选型充分考虑了设备满载时的总重量，预留了足够的安全系数，即使在物料充满壳体的状态下，机架也不会出现明显的形变。设备两侧预留的吊装位可配合车间行车完成整体吊装转运，无需拆解部件即可完成工位调整，适配生产线灵活布局的需求。
