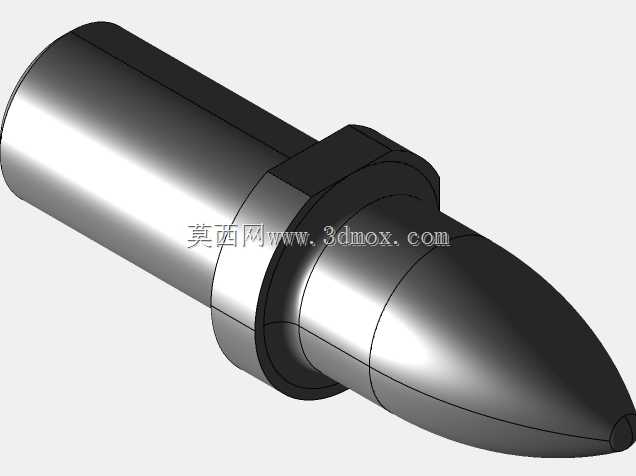

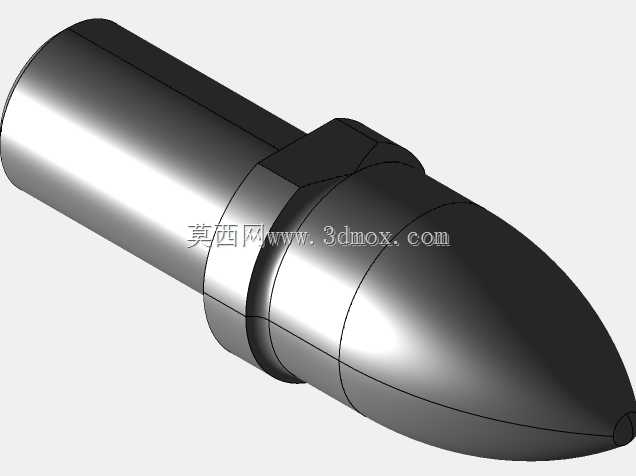

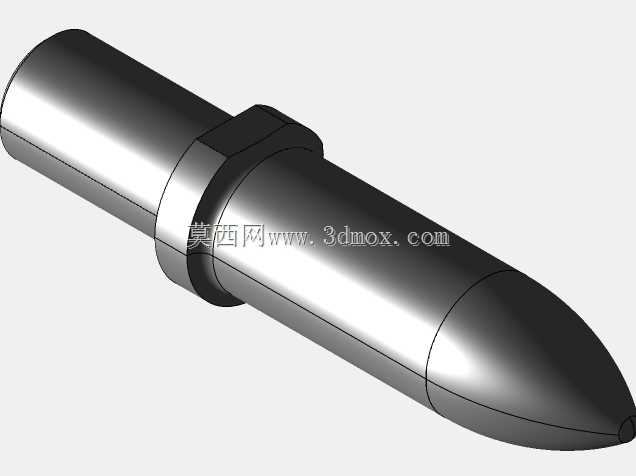

尖头轴类连接定位零部件结构设计

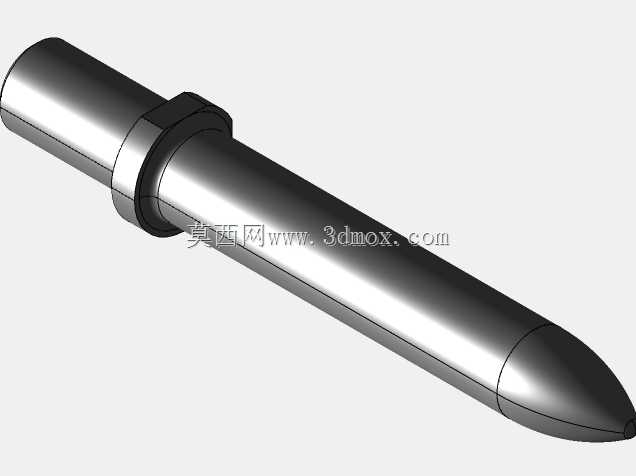

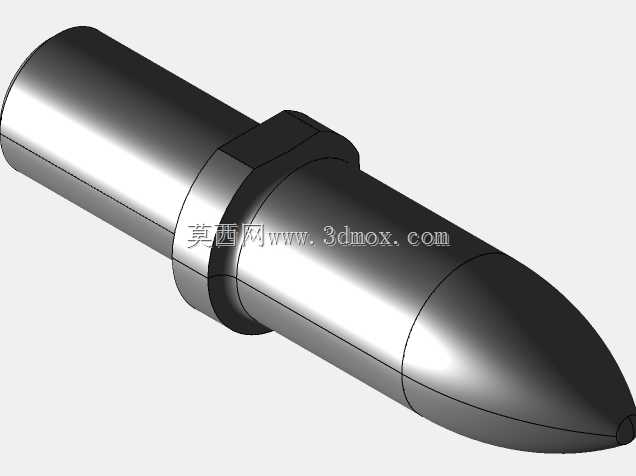

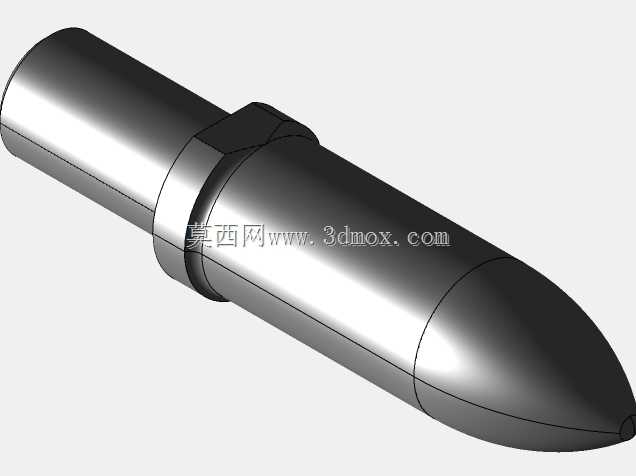

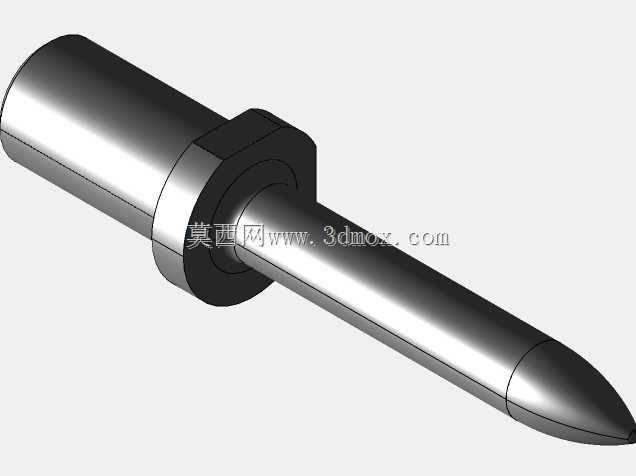

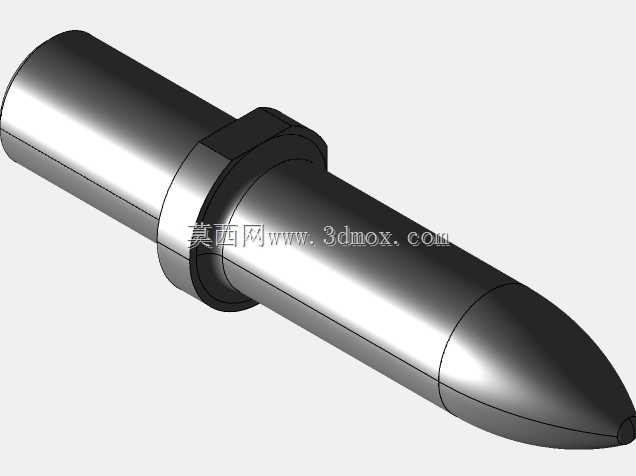

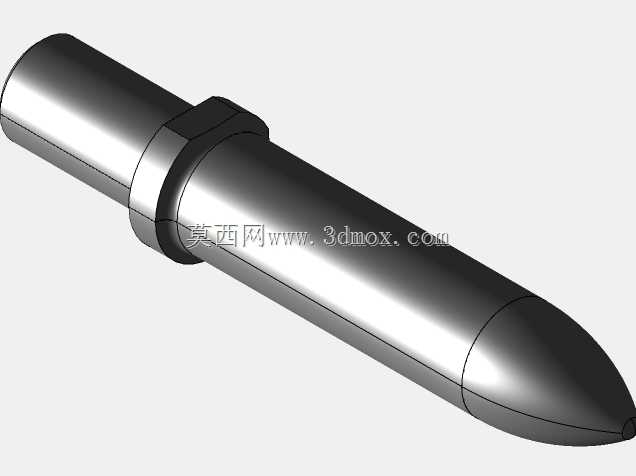

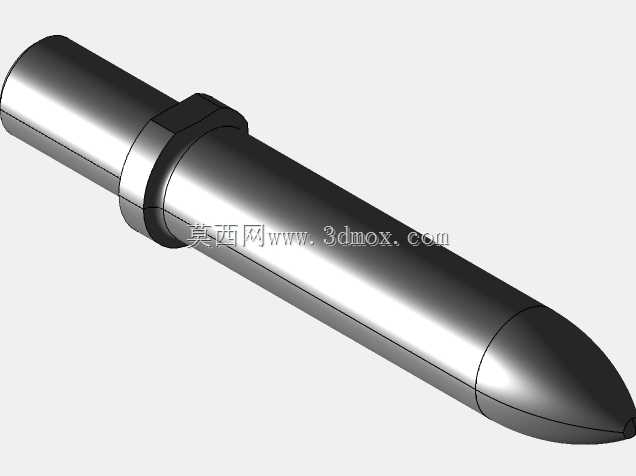

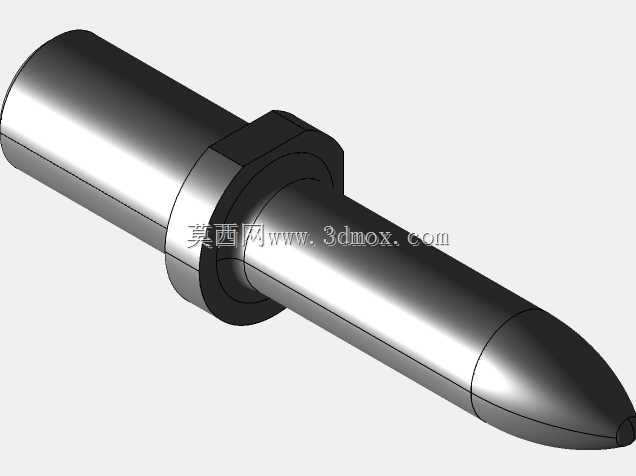

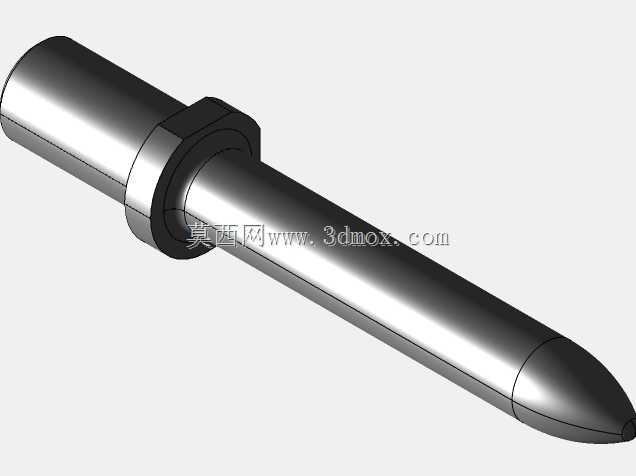

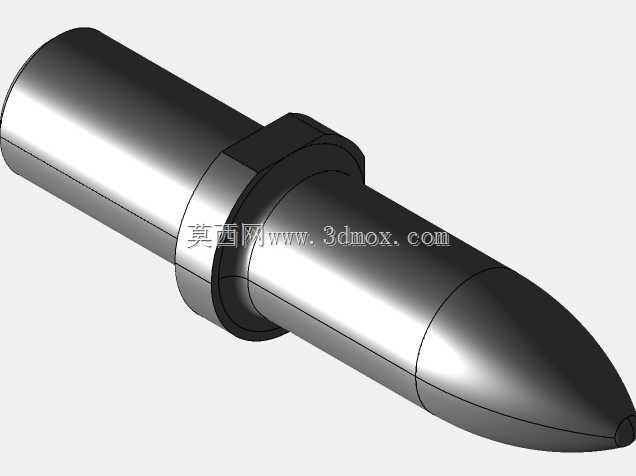

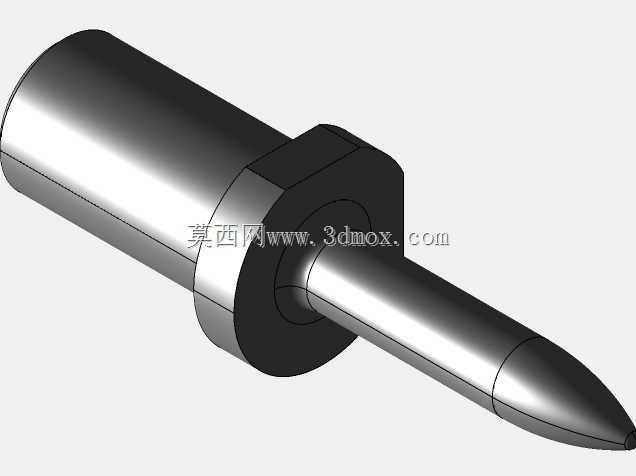

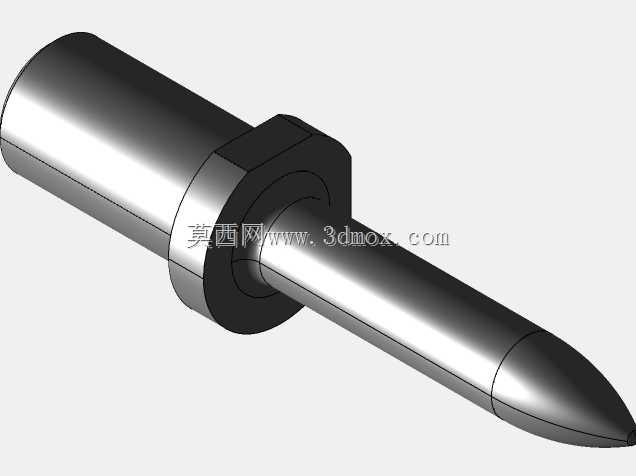

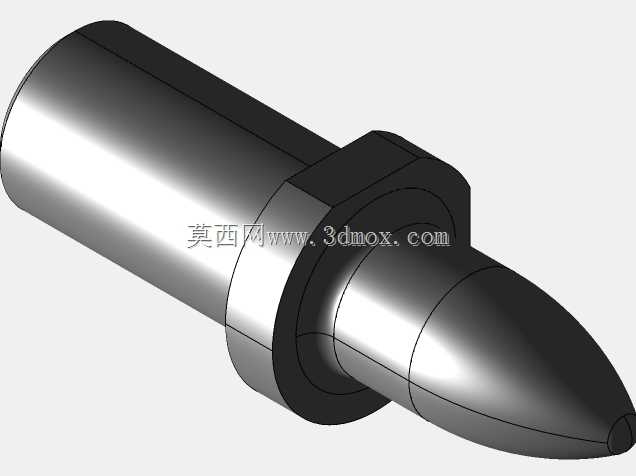

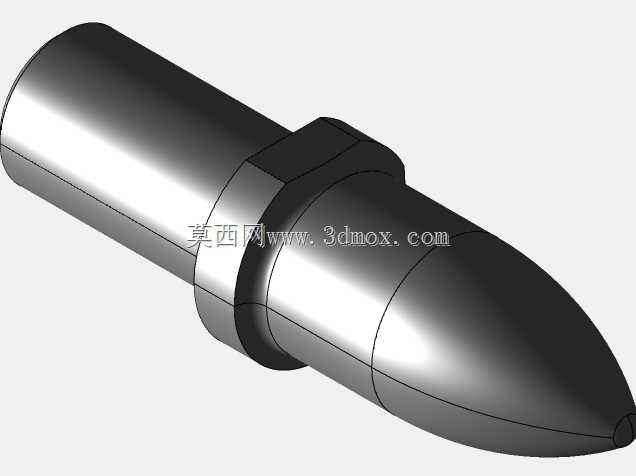

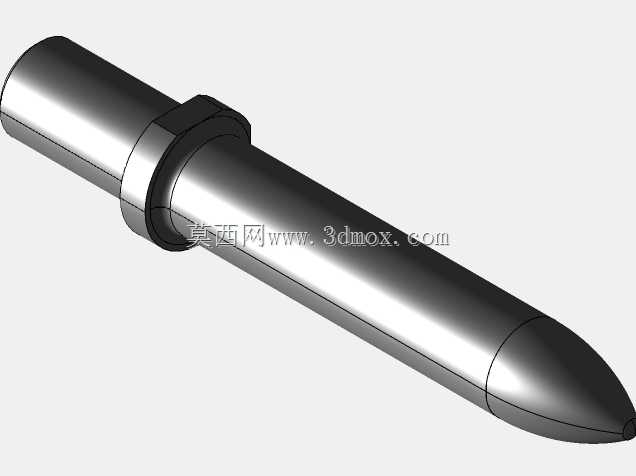

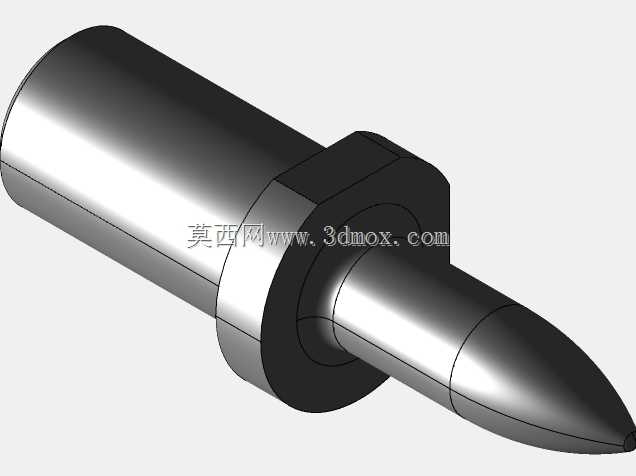

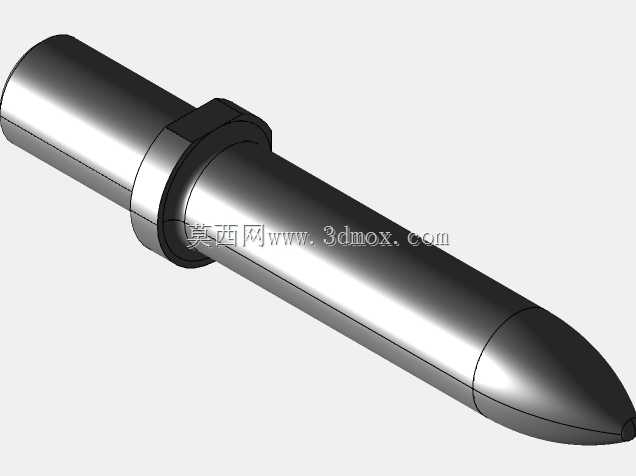

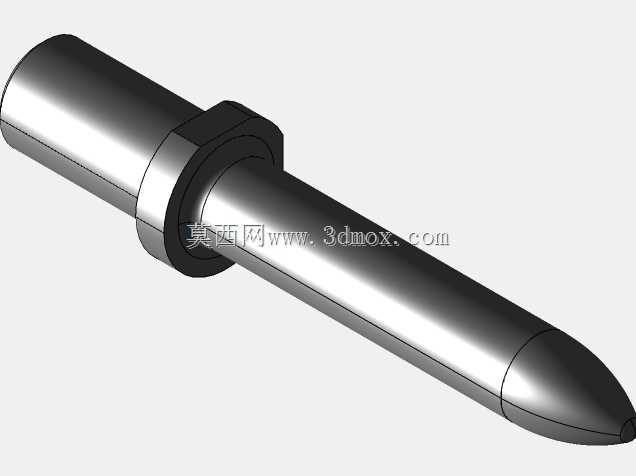

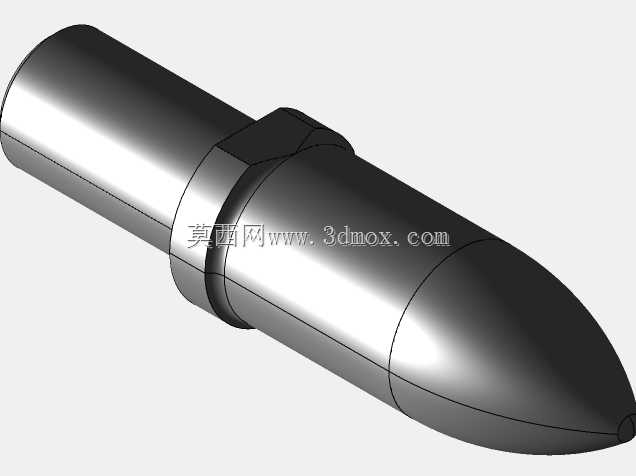

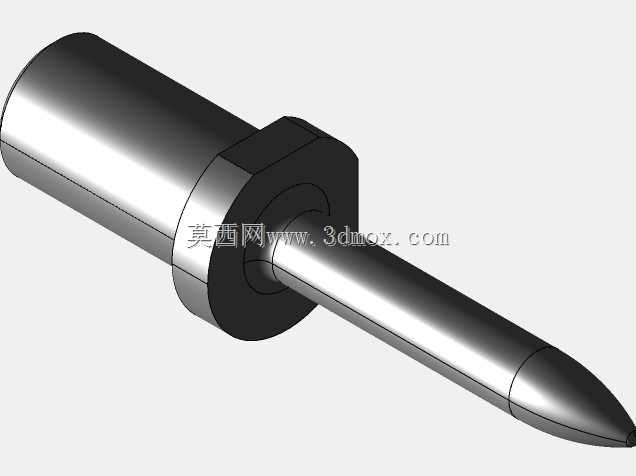

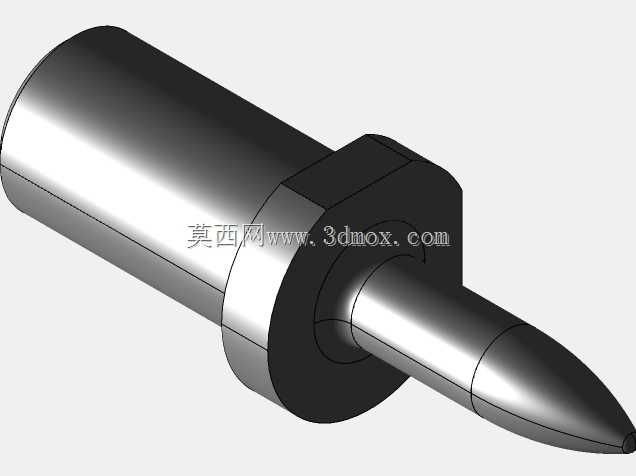

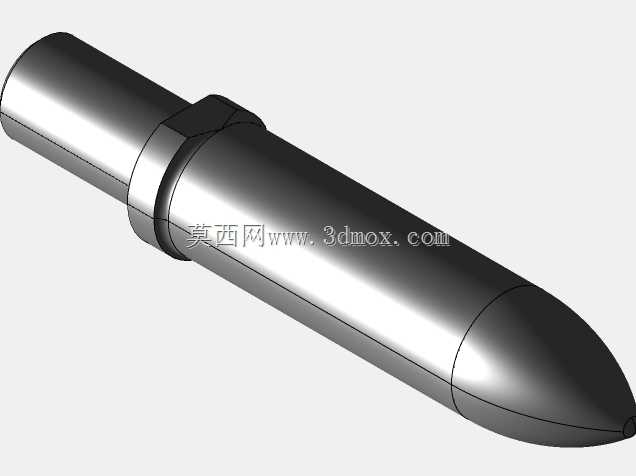

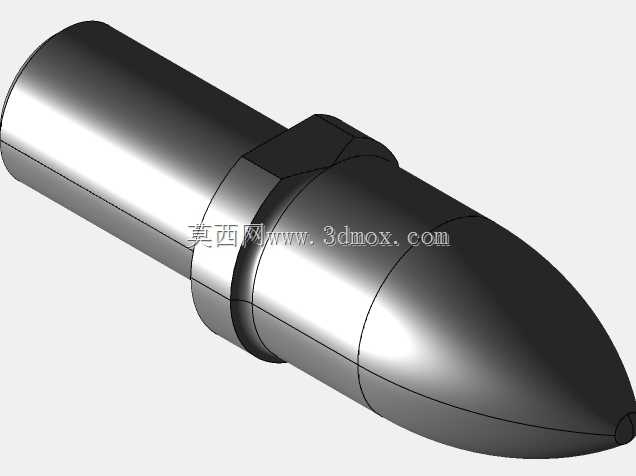

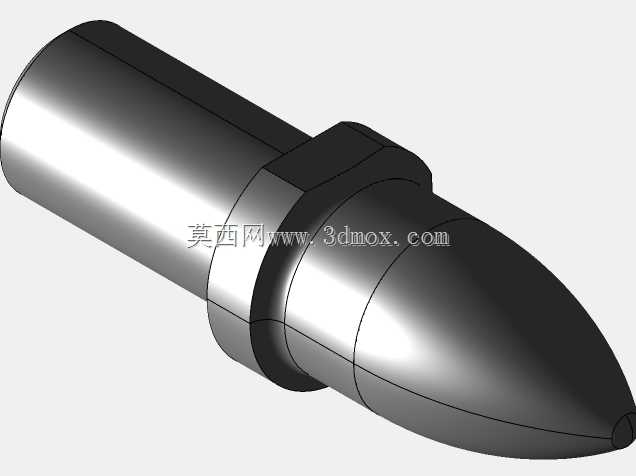

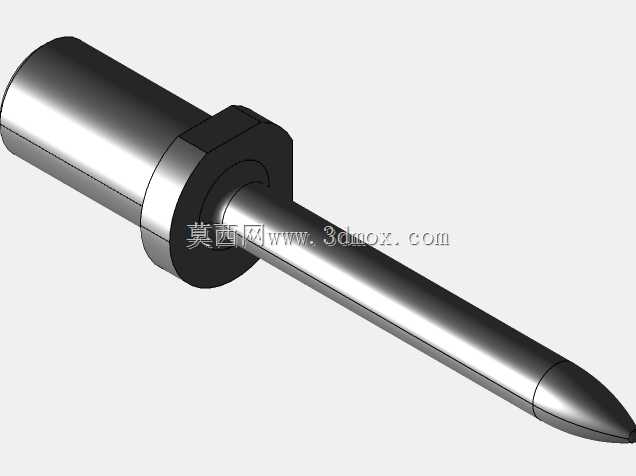

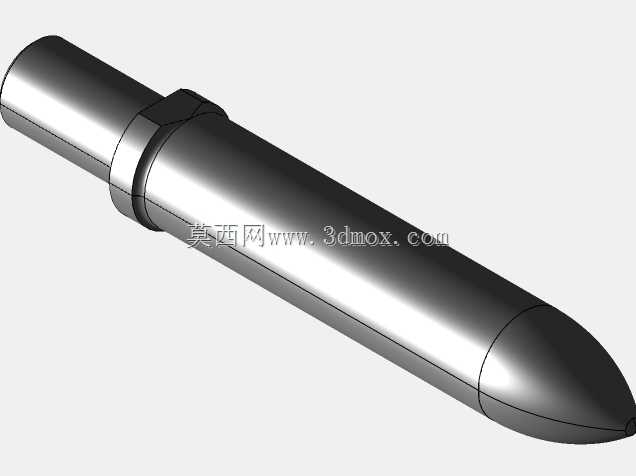

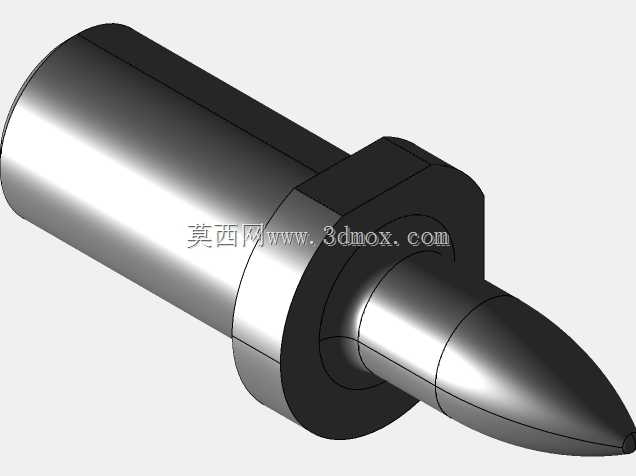

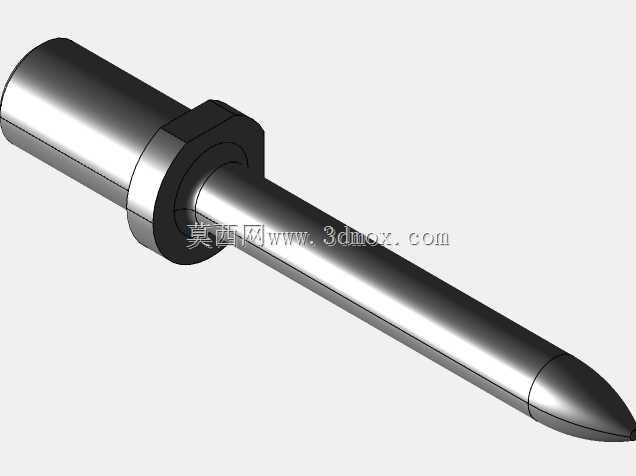

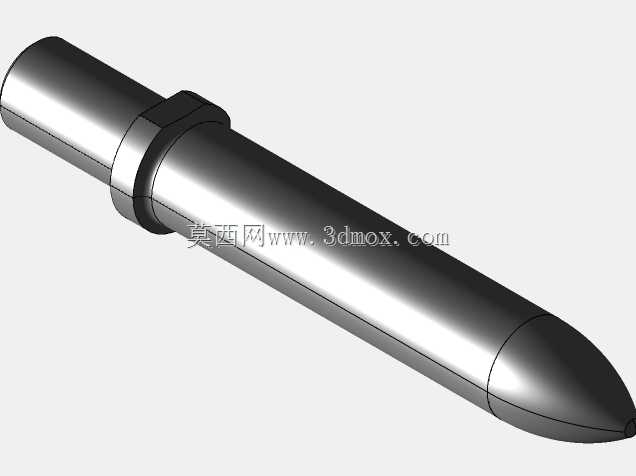

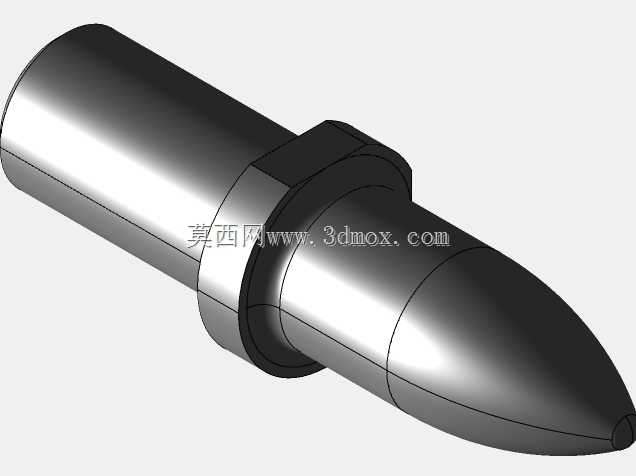

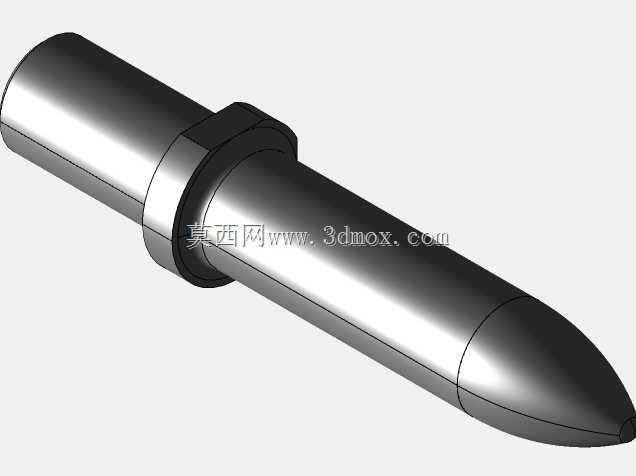

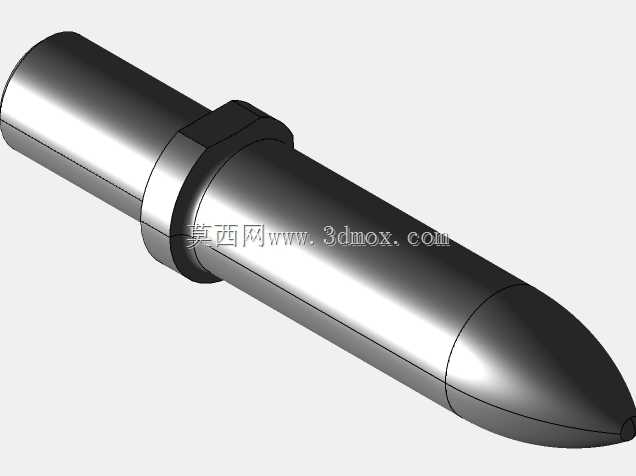

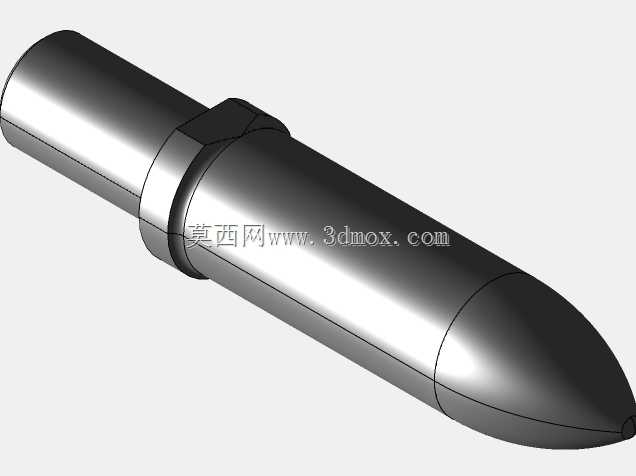

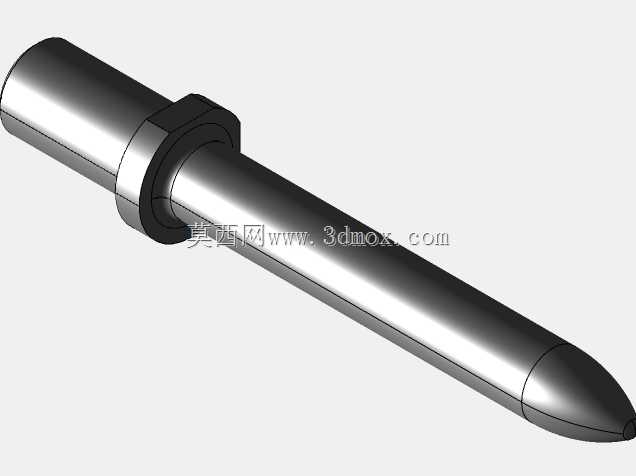

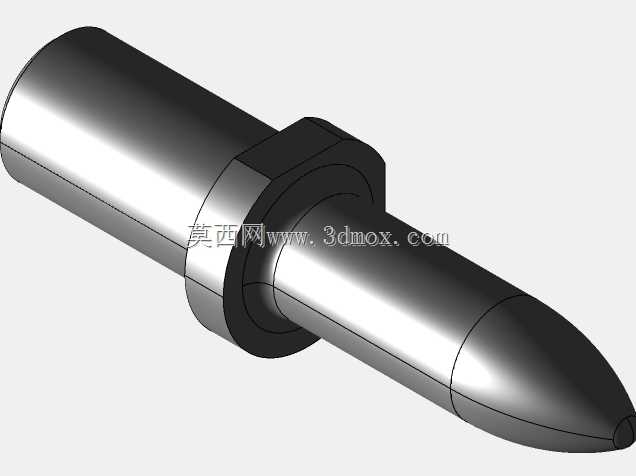

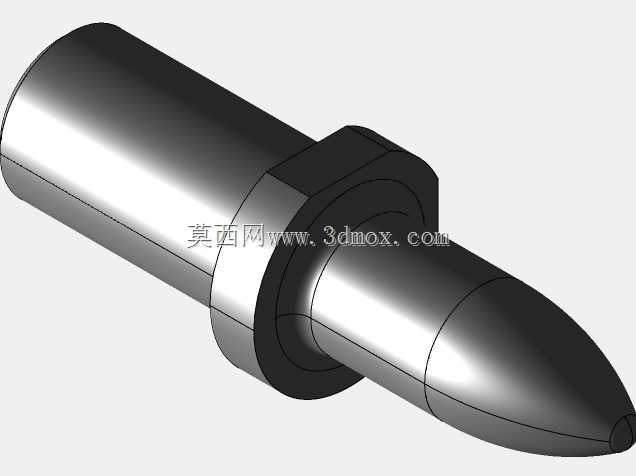

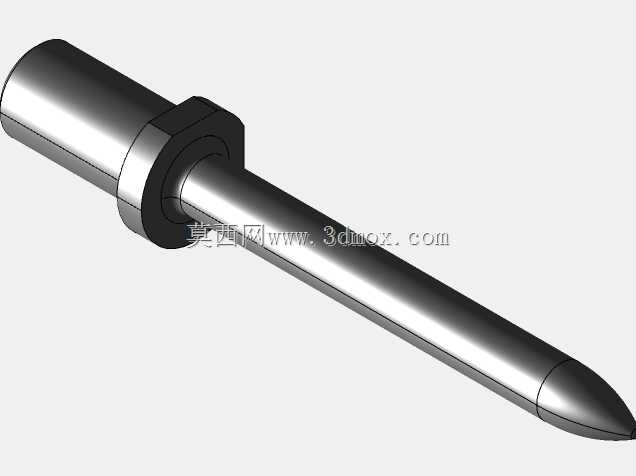

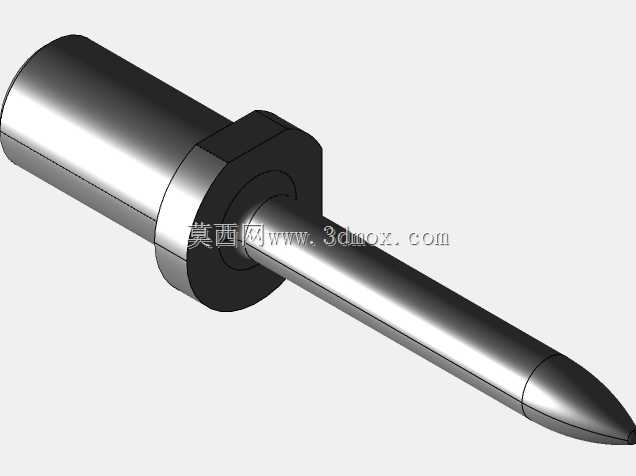

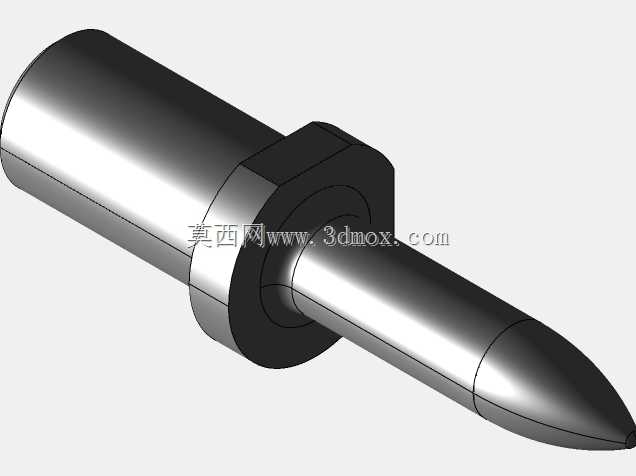

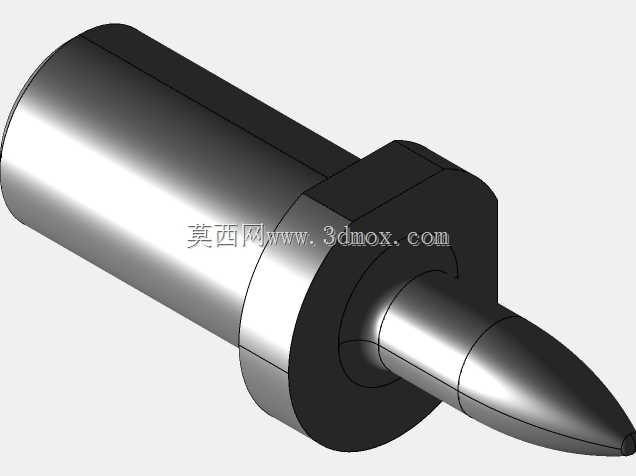

　　这类带锥头的轴类构件，常应用在工装夹具定位、流体管路导向插接、轻载传动机构的端部衔接场景中，实际投产前的三维建模阶段，需要先明确安装端的配合公差，避免装配后出现径向窜动。从结构上看，构件中段设置的六角台是核心受力位，现场装配时可直接用标准开口扳手或套筒卡持该位置施加扭矩，无需额外设计工装卡位，能大幅降低一线装配的操作难度，也能避免拧紧过程中轴身表面被夹伤出现应力集中点。锥头部分的曲面过渡采用多段相切圆弧衔接，没有尖锐棱边，一方面在插接导向时能自动修正微小的装配对位偏差，降低孔位对中的操作要求，另一方面也能减少插接过程中对配合件内壁的刮擦损伤，延长配合副的使用寿命。尾部圆柱段的直径公差通常取h7级，适配H7级的安装基孔，

　　能满足中等精度的定位与传动需求，安装时的轴向定位依靠六角台的侧端面完成，端面与轴身的垂直度需要控制在0.02mm以内，避免锁紧后出现轴身偏斜，影响后续传动或导向精度。建模过程中需要注意各段衔接处的圆角处理，尤其是六角台与圆柱段、锥头段的交接位置，不能留直角锐边，否则热处理环节容易出现应力开裂，长期受交变载荷作用时也容易从交接位置萌生疲劳裂纹。这类构件的材质多选45号钢或40Cr，根据使用场景的载荷需求选择调质或表面淬火处理，表面硬度控制在HRC28-35区间时，能兼顾韧性与耐磨性，既不会因为过硬导致装配时崩边，也不会因为过软出现长期磨损后的间隙超差。实际选型时需要确认安装孔的深度与构件尾部圆柱段的长度匹配，预留0.5-1mm的轴向间隙，避免温度变化产生热胀冷缩时出现顶死现象，锥头部分的长度根据导向行程需求设定，通常导向段长度不小于配合直径的1.5倍，保证插接过程的导向稳定性。
