双铰接耳座式连接支撑结构件

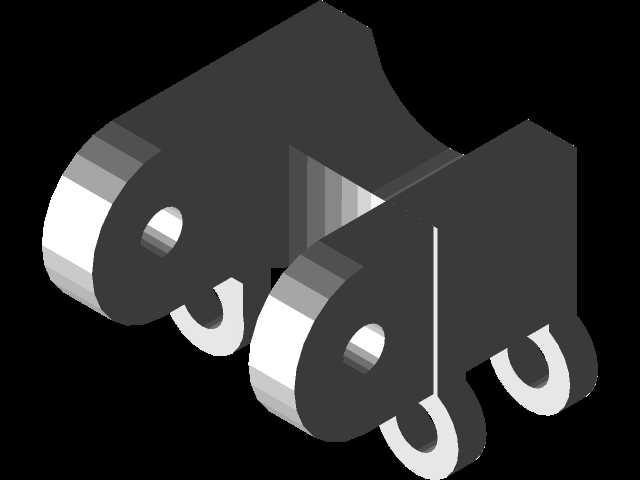

　　这类双铰接耳座结构在工业设备的铰接传动、活动连接场景中应用十分广泛，常见于工程机械的动臂连接端、自动化设备的连杆摆动节点、输送设备的张紧调节支架、农用机具的悬挂连接部位，核心作用是为两个需要相对摆动的部件提供可靠的铰接支撑，同时传递工作过程中的拉压载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该零件采用对称式双铰接耳布局，主体为一体化块状基体，两侧伸出带同轴通孔的铰接耳板，耳板端面做了加厚倒角处理，能够在铰接销轴穿装后，均匀分散销轴传递的剪切力，避免耳板根部因交变载荷出现开裂问题。基体上额外设置的两组小型带孔凸台，是用于辅助定位或附属部件安装的接口，可适配传感器支架、限位挡块、润滑管路固定座等小型附件的安装需求，

　　无需在主体结构上额外打孔破坏基体强度。在安装边界设计上，两侧主铰接耳的同轴度公差需要严格控制在0.02mm以内，否则穿装销轴后会出现卡滞，导致铰接部位转动不畅，加速销轴和孔壁的磨损；主铰接孔的孔径公差一般取H7级，适配标准圆柱销轴的间隙配合要求，既保证转动灵活性，又避免间隙过大产生晃动冲击。零件的整体厚度方向尺寸需要匹配对应安装位置的间隙，通常安装时两侧耳板的外侧会加装耐磨垫片，调整轴向间隙，防止工作过程中出现轴向窜动。从受力特性分析，这类结构主要承受径向的拉压载荷和小幅的摆动扭矩，因此设计时耳板与基体的过渡位置全部采用圆角过渡，避免直角位置的应力集中，在承受冲击载荷时，圆角过渡结构能将应力峰值降低30%以上，

　　大幅提升零件的疲劳寿命。实际选型应用时，需要根据连接部位的最大工作载荷核算耳板的厚度、铰接孔的直径以及基体的截面尺寸，确保在额定载荷下，耳板的剪切强度、孔壁的挤压强度都满足安全系数要求，通常静载场景下安全系数取2.5以上，交变冲击载荷场景下安全系数需要提升至4以上。建模过程中，这类零件需要重点保证各铰接孔的同轴度、安装面的平面度，以及各凸台位置的相对尺寸精度，因为这类连接结构往往是设备运动链路中的关键节点，一旦尺寸偏差超差，会导致整个连杆机构的运动轨迹出现偏移，引发设备卡滞、异响甚至结构损坏。在实际生产制造中，这类零件多采用中碳钢整体铣削成型，部分重载场景会采用铸钢毛坯加工后进行调质处理，提升零件的综合力学性能，

　　铰接孔内壁通常会做淬火处理或者加装耐磨衬套，降低长期摆动带来的磨损，延长部件的维护周期。日常设备维护中，这类铰接部位需要定期加注润滑脂，在孔壁和销轴之间形成油膜，减少干摩擦，同时定期检查铰接孔的磨损量，当磨损量超过孔径的1%时，需要及时更换衬套或者整个零件，避免因间隙过大导致的连接失效，引发设备故障。
